Vor Der Installation - Panasonic CS-20LMHPP Installations- Und Bedienungsanleitung

CS-20LMHPP CS-40LMHPP
CS-25LMHPP CS-50LMHPP
CS-32LMHPP CS-63LMHPP
I
NHALTSVERZEICHNIS
Vor der Installation............................................................................. 1
Auswahl des Installationsortes .......................................................... 2
Vorbereitungen vor der Installation .................................................... 2
Installation der Inneneinheit............................................................... 2
Verlegen der Kältemittelleitungen...................................................... 3
Verlegen der Kondensatleitungen...................................................... 4
Verlegen der Elektroverdrahtung ....................................................... 5
Verdrahtungsbeispiel und Einstellen der Fernbedienung .................. 5
Verdrahtungsbeispiel ......................................................................... 6
Installation der Zierblende ................................................................. 7
Probelauf ........................................................................................... 7
Wartung ............................................................................................. 7
Verdrahtungsplan .............................................................................. 9
LESEN SIE SICH DIESE ANLEITUNG SORGFÄLTIG
VOR DER INSTALLATION DURCH. BEWAHREN SIE
DIESE ANLEITUNG GRIFFBEREIT AUF, DAMIT SIE
AUCH SPÄTER NOCH
KÖNNEN.
UNSACHGEMÄSSE INSTALLATION ODER ANSCHLUSS
DER AUSRÜSTUNG ODER VON ZUBEHÖR KANN ZU
ELEKTRISCHEM SCHLAG, KURZSCHLUSS, LECKS,
BRAND ODER
AUSRÜSTUNG FÜHREN. ACHTEN SIE DARAUF, DASS
NUR ZU-BEHÖRTEILE VERWENDET WERDEN, DIE
VON PANASONIC
SPEZIELL FÜR DEN EINSATZ MIT DER AUSRÜSTUNG
ENTWICKELT WURDEN.
FACHLEUTEN INSTALLIEREN.
WENN IHNEN DIE INSTALLATIONSVERFAHREN ODER
DER EINSATZ NICHT GELÄUFIG SIND, WENDEN SIE
SICH BEI FRAGEN ODER WEGEN INFORMATIONEN
IMMER AN IHREN PANASONIC-HÄNDLER.
V I
OR DER NSTALLATION
Belassen Sie das Gerät in seiner Verpackung, bis Sie es an den
I
Installationsort gebracht haben. Muß das Gerät ausgepackt
werden, verwenden Sie Schlingen aus weichem Material oder
Schutzplatten mit einem
Beschädigungen oder Verkratzen des Gerätes zu vermeiden.
In dieser Anleitung nicht beschriebene Punkte finden Sie in der
I
Installationsanleitung des Außengerätes.
Vorsichtsmassnahmen
I Das Gerät darf in den folgenden Räumen nicht installiert oder
betrieben werden.
• Räume mit einem Vorkommen an Mineralöl, Öldampf oder
Ölspritzern wie z.B. Küchen. (Die Kunststoffteile können
beschädigt werden.)
• Orte mit einem Vorkommen
Schwefelgas. (Kupferleitungen und gelötete Teile können
korrodieren.)
• Orte, an denen mit flüchtigen brennbaren Gasen wie Verdünner
oder Benzin gearbeitet wird.
CS-20~125LMHPP
Urban Multi Klimaanlage
4PW12339-1A
CS-80LMHPP
CS-125LMHPP
DARIN NACHSCHLAGEN
ANDEREN SCHÄDEN DER
HERGESTELLT WURDEN UND
LASSEN SIE SIE VON
Seil zum Anheben,
an ätzenden Gasen
Urban Multi Klimaanlage
• Orte, an denen Maschinen elektromagnetische Wellen erzeugen.
Seite
(Dies könnte Störungen des Regelsystems verursachen.)
• Orte, an denen die Luft stark salzhaltig ist, wie z.B. in
Meeresnähe, und an denen starke Spannungsschwankungen
herrschen, wie z.B. in Fabriken sowie in Fahrzeugen oder
Schiffen.
Verwenden Sie bei der Auswahl des Installationsortes die
I
beiliegende Installations-Pappschablone.
I Installieren Sie kein Zubehör direkt am Gehäuse. Bohrlöcher im
Gehäuse können elektrische Kabel beschädigen und stellen folglich
eine Brandgefahr dar.

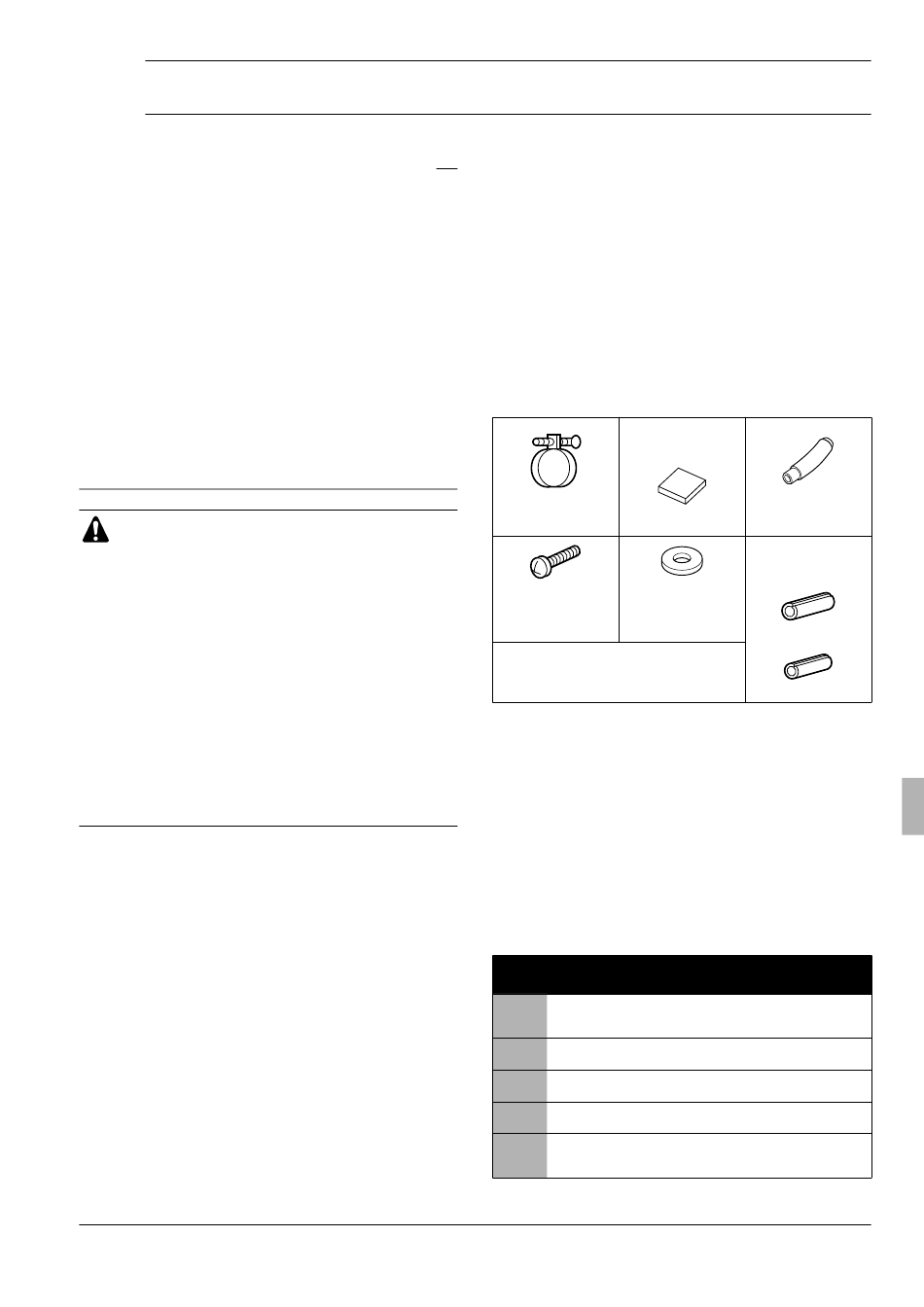

Zubehör
Überprüfen Sie, ob die beiliegenden Zubehörteile Ihrem Gerät
beiliegen.
Rohrschelle,
1 Stck.
Schrauben M5
Für Installations-
Pappschablone
4 Stck.
Andere: Installations- und Betriebsanleitung
Sonderzubehör
I Es sind zwei Ausführungen von Fernbedienungen erhältlich:
Verdrahtete und drahtlose.
Wählen Sie die Fernbedienung entsprechend den Wünschen
des Kunden, und installieren Sie sie an einem geeigneten Ort.
Zur Auswahl einer geeigneten Fernbedienung siehe Kataloge
und technische Literatur.
Zierblende.
I
Achten Sie während der Arbeiten auf die folgenden
Punkte, und überprüfen Sie sie nach Abschluß der
Installation
um
 Haken Sie
die abgeschlossenen
Punkte ab
I Ist das Innengerät korrekt befestigt?
Das Gerät kann umfallen, vibrieren oder Geräusche von sich
geben.
Wurde die Gasdichtheitsprobe durchgeführt?
I
Die Kühlleistung kann mangelhaft sein.
I Wurde das Gerät vollständig isoliert?
Kondensat kann abtropfen.
I Fließt das Kondensat gleichmäßig ab?
wie
Kondensat kann abtropfen.
Entspricht die Netzspannung den Angaben auf dem Typenschild?
I
Funktionsstörungen des Gerätes oder Durchbrennen der Teile
kann verursacht werden.
Installations- und
Bedienungsanleitung
Auch als
Verpackungsmaterial
verwendbar
Kondensatschlauch,
Installations- 1 Stck.
Pappschablone, 1 Stck.
Isolierung für den
Anschluß,
jeweils 1
Unterlegscheibe
für Aufhängung,
8 Stck.
für Gasleitung
für Flüssigkeitsleitung
Installations- und Bedienungsanleitung
1
