hager EE600 Installationsanleitung
Led-strahler mit ir bewegungsmelder
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EE600
Projecteur LED avec détecteur infrarouge
a
LED floodlight with IR detector
z
LED-Strahler mit IR Bewegungsmelder
e
LED-projector met IR bewegingsmelder
i
Proiettore LED con rilevatore IR
y
Proyector LED con detector infrarrojo
r
Projector LED com sensor IV
t
Προβολέας LED με ανιχνευτή υπερύθρων
u
Inhaltsverzeichnis
Verwandte Anleitungen für hager EE600
Inhaltszusammenfassung für hager EE600

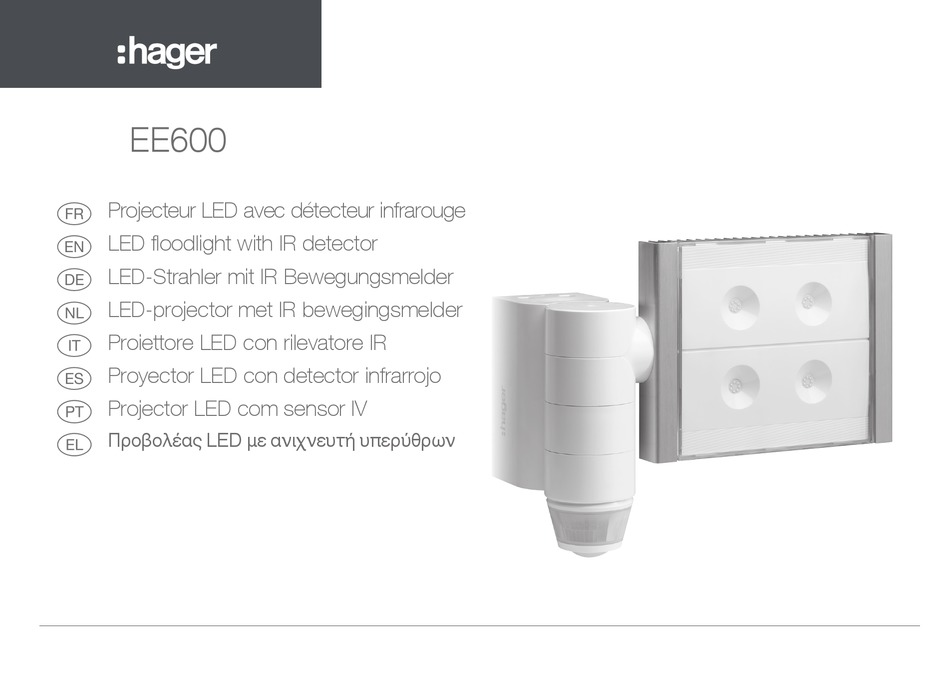

- Seite 1 EE600 Projecteur LED avec détecteur infrarouge LED floodlight with IR detector LED-Strahler mit IR Bewegungsmelder LED-projector met IR bewegingsmelder Proiettore LED con rilevatore IR Proyector LED con detector infrarrojo Projector LED com sensor IV Προβολέας LED με ανιχνευτή υπερύθρων...
-
Seite 14: Beschreibung

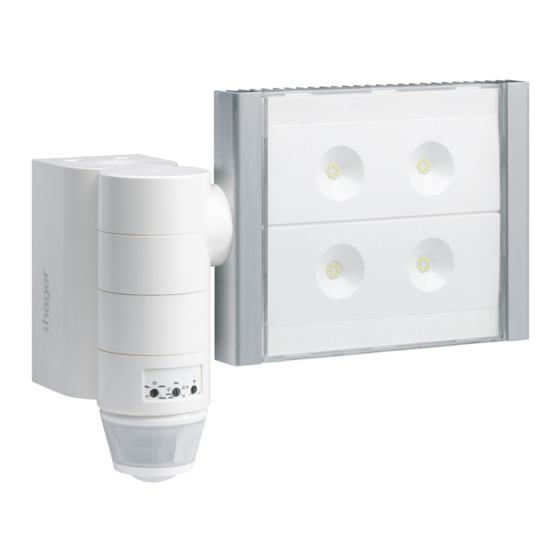

Beschreibung Beschreibung des Gerätes Schwenkbares Leuchtpanel und seiner Funktionsprinzipien Der LED-Projektor EE600 verfügt über einen Sensor für Infrarotstrahlen in Verbindung mit der 180 ° Wärmeemission jedes Körpers der sich in Bewegung befindet. 340° Der Sensor schaltet den Projektor ein, sobald sich ein wärmeabgebender Körper in seinen... -
Seite 15: Abmessungen
Installation 1. Netzteil an die Wand schrauben 2. Laut Schema verkabeln 3. Projektor in das Netzteil clipsen (ein Klicken bestätigt das Verschließen) 4. Projektor mit dem Netzteil verschrauben (Schraube hinter dem Erfassungskopf). Abmessungen 150 mm Clac ! 322 mm 180 mm 257 mm Einbau und Montage dürfen nur durch eine Elektrofachkraft gemäß... -
Seite 16: Einstellungen
vue 30-30° Einstellungen Test und Bestätigung des Überwachungsbereichs Zeitverzögerung Helligkeit Sensibilität Potentiometer in die Betriebsart “Test” setzen (Einschaltdauer) (Veränderung und nach Bedarf Blenden einsetzen, um den der Reichweite) Überwachungsbereich zu begrenzen. vue 30-30° ech40% Die Betriebsart “Test” hält 3 Minuten an. Jede gemeldete Bewegung löst jetzt eine Sekunde Überwachungsbereich vue 30-30°... -
Seite 17: Bedienung Der Fernbedienung
Bedienung der Fernbedienung Vorgang Einstellungen Potentiometer (Zubehör, Art.-Nr. EE806) Automatik-Einstellungen Automatisches Der Melder empfängt Steuerbefehle von der Potentiometer Lux Auf Einschalten des Fernbedienung, wenn das Potentiometer 2 in “autotest” stellen. Lichts über einen Stellung “auto test” steht. Die Einstellungen sind vorgegebenen Ist das Potentiometer anders eingestellt, erfolgt vorgegeben :... -
Seite 18: Technische Merkmale
Technische Merkmale Was tun, wenn ...? … der Projektor sich nicht anschaltet : Leistung: ca. 60 W (300 W weißglühend) Lichtfarbe: 5.700 kelvin • Bei Tagesbetrieb ist die Dämmerungseinstellung Lichtfluss: 3.400 lumen auf Nachtbetrieb gestellt. - Neu einstellen. Versorgungsspannung : 230 V~ +10/-15% 50/60Hz •...
