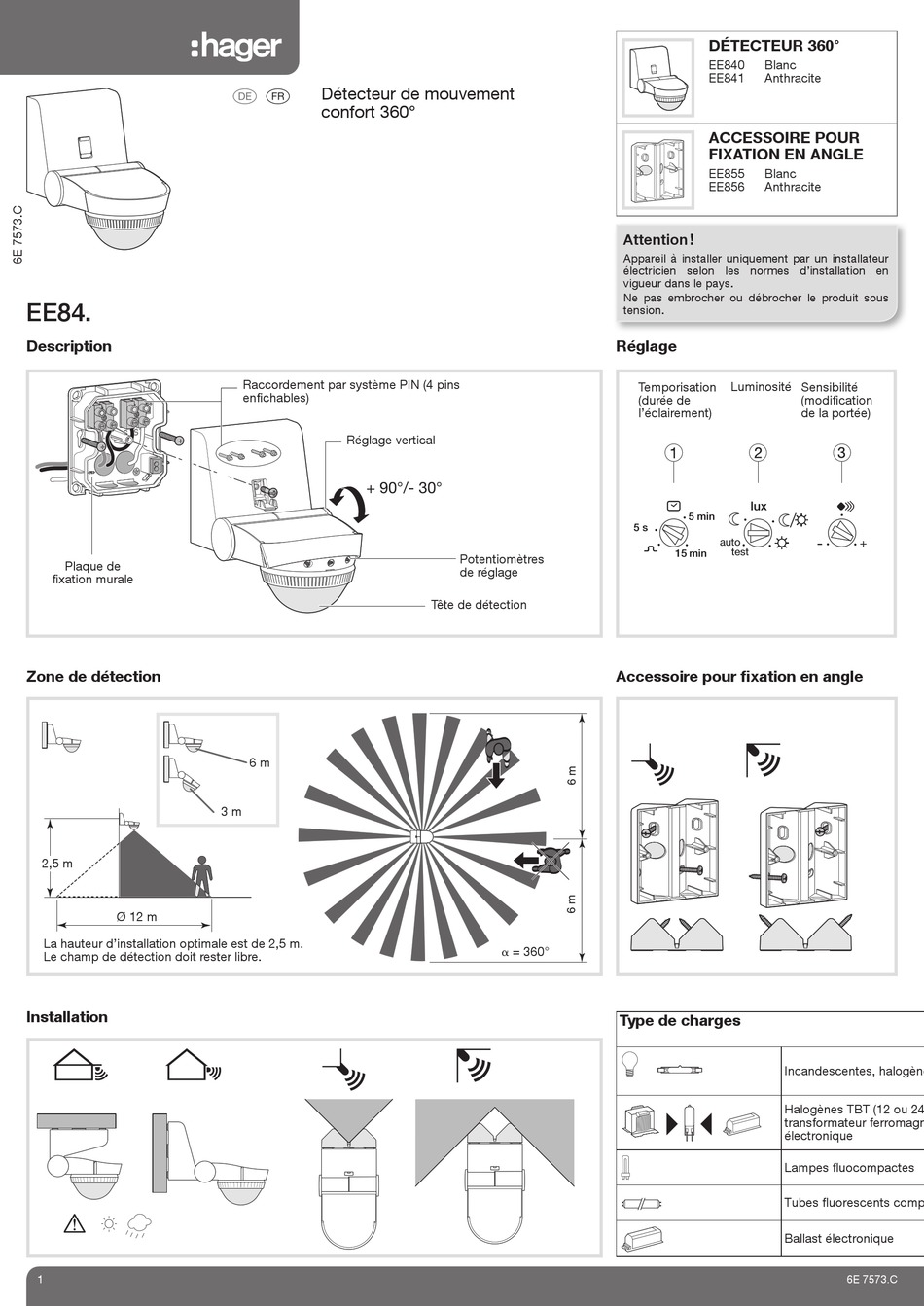

EE84.
Description
Plaque de
fi xation murale
Zone de détection
2,5 m
Ø 12 m
La hauteur d'installation optimale est de 2,5 m.
Le champ de détection doit rester libre.
Installation
1
Détecteur de mouvement
e
a
confort 360°
Raccordement par système PIN (4 pins
enfi chables)
Réglage vertical
+ 90°/- 30°
6 m
3 m
Potentiomètres
de réglage
Tête de détection
= 360°
DÉTECTEUR 360°
EE840
Blanc
EE841
Anthracite
ACCESSOIRE POUR
FIXATION EN ANGLE
EE855
Blanc
EE856
Anthracite
Attention
!
Appareil à installer uniquement par un installateur
électricien selon les normes d'installation en
vigueur dans le pays.
Ne pas embrocher ou débrocher le produit sous
tension.
Réglage
Temporisation
Luminosité Sensibilité
(durée de
l'éclairement)
lux
5 min
5 s
auto
test
15 min
Accessoire pour fi xation en angle
lux
5 min
5 s
auto
test
15 min
lux
ech40%
auto
test
Type de charges
lux
5 min
5 s
Incandescentes, halogène
auto
test
15 min
Halogènes TBT (12 ou 24
transformateur ferromagn
électronique
Lampes fluocompactes
Tubes fluorescents comp
Ballast électronique
(modifi cation
de la portée)
-
+
-
+
-
+
6E 7573.C
Werbung
Verwandte Anleitungen für hager EE84 Serie
Inhaltszusammenfassung für hager EE84 Serie
- Seite 1 DÉTECTEUR 360° EE840 Blanc EE841 Anthracite Détecteur de mouvement confort 360° ACCESSOIRE POUR FIXATION EN ANGLE EE855 Blanc EE856 Anthracite Attention Appareil à installer uniquement par un installateur électricien selon les normes d’installation en vigueur dans le pays. Ne pas embrocher ou débrocher le produit sous EE84.
- Seite 2 Présentation du produit Montage et principes de fonctionnement En saillie ou au plafond : - fixer la plaque murale à l’aide des vis fournies Ce détecteur permet la commande automatique - raccorder le bornier de la plaque murale (voir schémas de câblage sur l’annexe) d’une source lumineuse pendant une durée définie - enficher complètement le détecteur sur la plaque murale lorsqu’un mouvement est détecté...
- Seite 3 BEWEGUNGSMELDER 360° EE840 Weiß Komfort-Bewegungsmelder 360° EE841 Anthrazit ECKADAPTER EE855 Weiß EE856 Anthrazit Achtung! Einbau und Montage dürfen nur durch eine Elektrofachkraft gemäß vorgegebenen Installationsnormen des Landes erfolgen. Das Oberteil nur spannungsfrei aufstecken oder EE84. abziehen! Beschreibung Einstellungen Anschlussstecker Zeitverzögerung Helligkeit Sensibilität (4 Steckpins)
- Seite 4 1500 VA Erfassungsbereichs “auto test” drehen. 10 x 20 W Sensibilität Dient zur Einstellung der onventionellen Vorschaltgerät, anpassen. Reichweite, um Störeinflüsse 400 W / C=45 µf zu reduzieren. gerät 580 W www.hager.com Hager 11.13 OCOM 116717 6E 7573.C...
