EE804, EE805
FR
Présentation du produit et
principes de fonctionnement
Les détecteurs EE804 et EE805 sont des détecteurs de mouvement
360° avec la fonction interrupteur crépusculaire intégrée.
Ils sont particulièrement destinés à des applications intérieures de
type circulation :couloirs, hall d'entrée...
Ces détecteurs sont sensibles aux rayonnements infrarouges liés à la
chaleur émise par les corps en mouvement.
La détection se fait par un capteur pyroélectrique se trouvant sous la
�
lentille
.

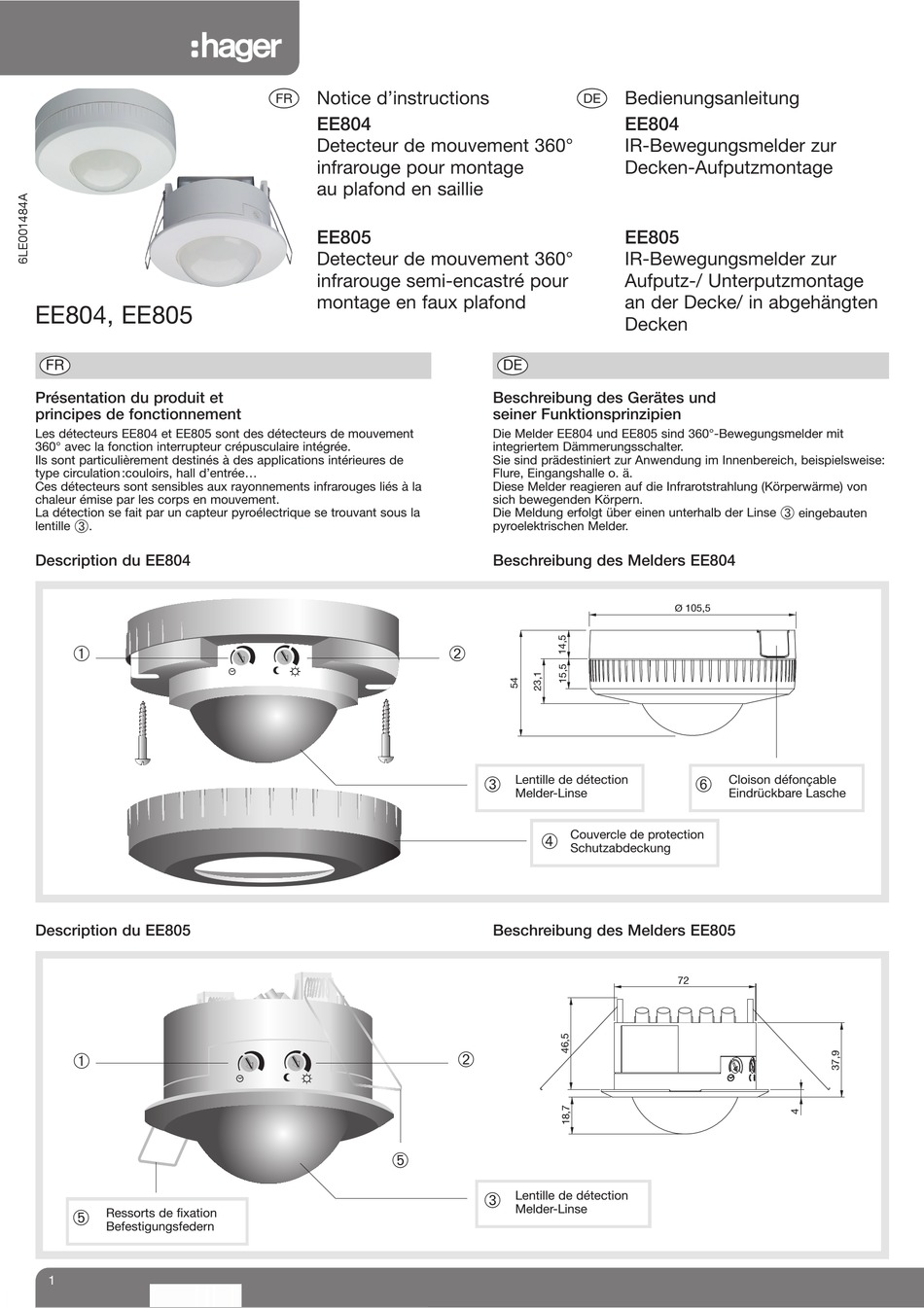

Description du EE804
�
Description du EE805
�
Ressorts de fixation
�
Befestigungsfedern
1
Notice d'instructions
¢
EE804
Detecteur de mouvement 360°
infrarouge pour montage
au plafond en saillie
EE805
Detecteur de mouvement 360°
infrarouge semi-encastré pour
montage en faux plafond
�
£
DE
Beschreibung des Gerätes und
seiner Funktionsprinzipien
Die Melder EE804 und EE805 sind 360°-Bewegungsmelder mit
integriertem Dämmerungsschalter.
Sie sind prädestiniert zur Anwendung im Innenbereich, beispielsweise:
Flure, Eingangshalle o. ä.
Diese Melder reagieren auf die Infrarotstrahlung (Körperwärme) von
sich bewegenden Körpern.
Die Meldung erfolgt über einen unterhalb der Linse
pyroelektrischen Melder.
Beschreibung des Melders EE804
�
Lentille de détection
�
Melder-Linse
Couvercle de protection
�
Schutzabdeckung
Beschreibung des Melders EE805
�
Lentille de détection
�
Melder-Linse
Bedienungsanleitung
EE804
IR-Bewegungsmelder zur
Decken-Aufputzmontage
EE805
IR-Bewegungsmelder zur
Aufputz-/ Unterputzmontage
an der Decke/ in abgehängten
Decken
�
eingebauten
Ø 105,5
Cloison défonçable
�
Eindrückbare Lasche
72
