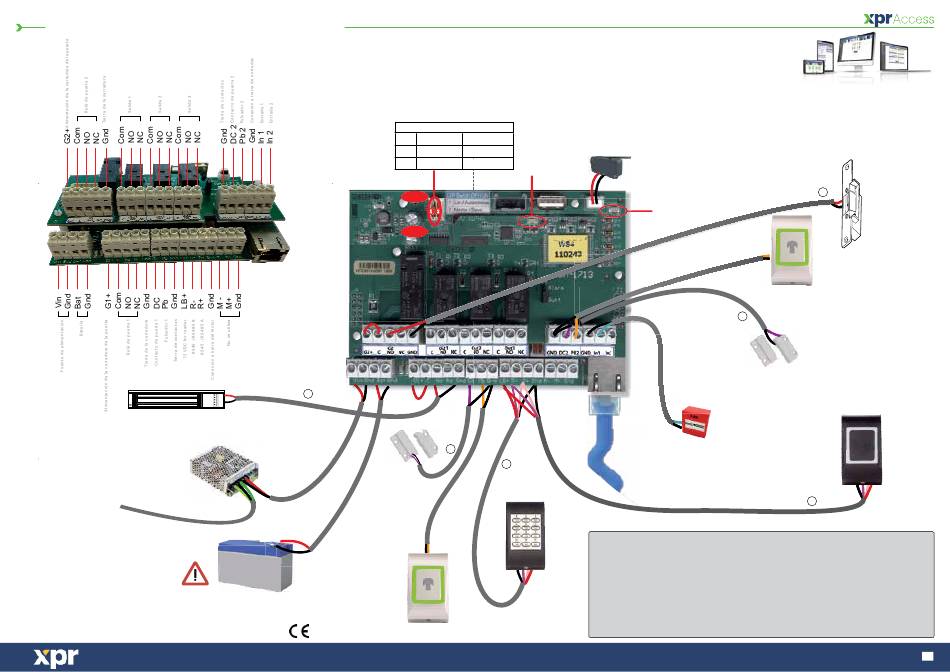

Ejemplo de conexión de 2 puertas
Cerradura electromagnética de 12 V/600 mA máx.
Fuente de alimentación 14,2VDC
Consulte el manual
de usuario
Batería de 12 V
Este producto cumple con los requisitos de la Directiva EMC 2014/30/UE.
Cumple además con la Directiva RoHS2 EN50581:2012
7
+
V+
V-
-
Contacto de
la puerta
Interruptores DIP
OFF
ON
1
Lan
Autonomous
2
Principal
Secundaria
Run Led
ON
1 2
OFF
(1)
(1)
(1)
6
5
Lector
Dirección 0
Botón pulsador
www.xprgroup.com
Caja de control manual
Led Comm
Botón pulsador
6
Botón de
emergencia
Red
Network
1. Los lectores de las puertas 1.0 deben estar en la dirección 0 y los de las puertas 1.1 en la dirección 1.
2. En las puertas equipadas con 2 lectores, uno debe estar en la dirección 0 y el otro en la dirección 1.
3. La función de la SALIDA 1 y la SALIDA 2 se puede
configurar en el software
4. Entrada 1 y entrada 2: realice la conexión a TIERRA mediante un contacto sin tensión para activar la entrada
5. Cable LIYCY, par trenzado, hasta 80 m.
Si se necesitan más de 80 m, se pueden requerir resistencias de terminación (120 ohmios) a ambos extremos de la
línea RS485, aunque se deben tener en cuenta las longitudes propuestas en nuestro sitio web.
6. Cable de la alarma de 2x0,22
7. La sección transversal del cable depende de la corriente necesaria para la cerradura
Nota: Las placas de relés de los ascensores (WS4-RB-12) se conectan en las mismas líneas RS485 que los lectores.
Cerradura
eléctrica
(fallo de cierre)
12V/600mA max
7
Contacto de
la puerta
Lector
Dirección 1
5
ES
8
