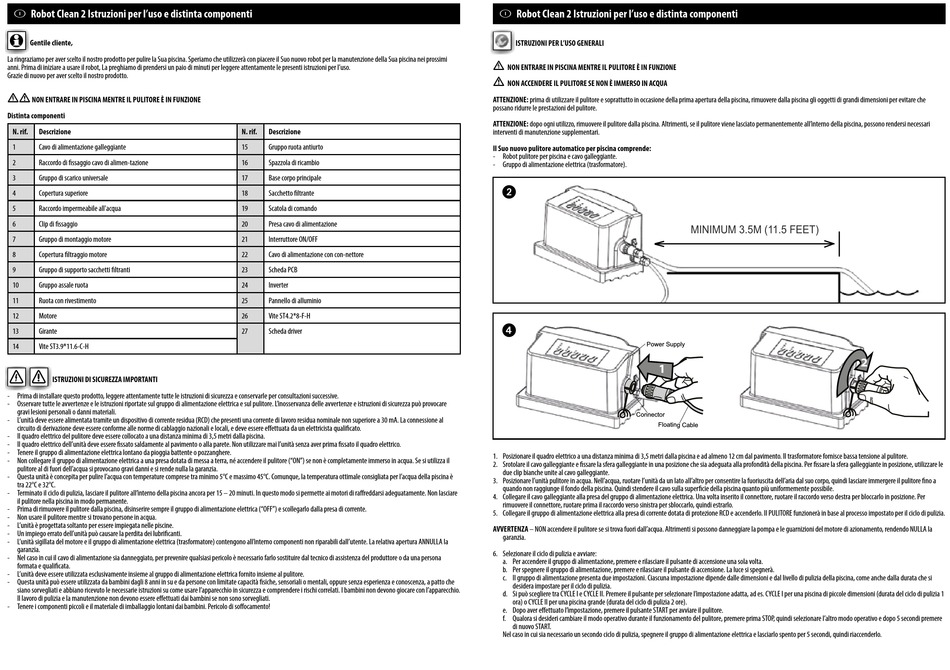

7 Robot Clean 2 Istruzioni per l'uso e distinta componenti
Gentile cliente,
La ringraziamo per aver scelto il nostro prodotto per pulire la Sua piscina. Speriamo che utilizzerà con piacere il Suo nuovo robot per la manutenzione della Sua piscina nei prossimi
anni. Prima di iniziare a usare il robot, La preghiamo di prendersi un paio di minuti per leggere attentamente le presenti istruzioni per l'uso.
Grazie di nuovo per aver scelto il nostro prodotto.

NON ENTRARE IN PISCINA MENTRE IL PULITORE È IN FUNZIONE
Distinta componenti
N. rif. Descrizione
1 Cavo di alimentazione galleggiante
2 Raccordo di fissaggio cavo di alimen-tazione
3 Gruppo di scarico universale
4 Copertura superiore
5 Raccordo impermeabile all'acqua
6 Clip di fissaggio
7 Gruppo di montaggio motore
8 Copertura filtraggio motore
9 Gruppo di supporto sacchetti filtranti
10 Gruppo assale ruota
11 Ruota con rivestimento
12 Motore
13 Girante
14 Vite ST3.9*11.6-C-H
ISTRUZIONI DI SICUREZZA IMPORTANTI
- Prima di installare questo prodotto, leggere attentamente tutte le istruzioni di sicurezza e conservarle per consultazioni successive.
- Osservare tutte le avvertenze e le istruzioni riportate sul gruppo di alimentazione elettrica e sul pulitore. L'inosservanza delle avvertenze e istruzioni di sicurezza può provocare
gravi lesioni personali o danni materiali.
- L'unità deve essere alimentata tramite un dispositivo di corrente residua (RCD) che presenti una corrente di lavoro residua nominale non superiore a 30 mA. La connessione al
circuito di derivazione deve essere conforme alle norme di cablaggio nazionali e locali, e deve essere effettuata da un elettricista qualificato.
- Il quadro elettrico del pulitore deve essere collocato a una distanza minima di 3,5 metri dalla piscina.
- Il quadro elettrico dell'unità deve essere fissato saldamente al pavimento o alla parete. Non utilizzare mai l'unità senza aver prima fissato il quadro elettrico.
- Tenere il gruppo di alimentazione elettrica lontano da pioggia battente o pozzanghere.
- Non collegare il gruppo di alimentazione elettrica a una presa dotata di messa a terra, né accendere il pulitore ("ON") se non è completamente immerso in acqua. Se si utilizza il
pulitore al di fuori dell'acqua si provocano gravi danni e si rende nulla la garanzia.
- Questa unità è concepita per pulire l'acqua con temperature comprese tra minimo 5°C e massimo 45°C. Comunque, la temperatura ottimale consigliata per l'acqua della piscina è
tra 22°C e 32°C.
- Terminato il ciclo di pulizia, lasciare il pulitore all'interno della piscina ancora per 15 – 20 minuti. In questo modo si permette ai motori di raffreddarsi adeguatamente. Non lasciare
il pulitore nella piscina in modo permanente.
- Prima di rimuovere il pulitore dalla piscina, disinserire sempre il gruppo di alimentazione elettrica ("OFF") e scollegarlo dalla presa di corrente.
- Non usare il pulitore mentre si trovano persone in acqua.
- L'unità è progettata soltanto per essere impiegata nelle piscine.
- Un impiego errato dell'unità può causare la perdita dei lubrificanti.
- L'unità sigillata del motore e il gruppo di alimentazione elettrica (trasformatore) contengono all'interno componenti non riparabili dall'utente. La relativa apertura ANNULLA la
garanzia.
- Nel caso in cui il cavo di alimentazione sia danneggiato, per prevenire qualsiasi pericolo è necessario farlo sostituire dal tecnico di assistenza del produttore o da una persona
formata e qualificata.
- L'unità deve essere utilizzata esclusivamente insieme al gruppo di alimentazione elettrica fornito insieme al pulitore.
- Questa unità può essere utilizzata da bambini dagli 8 anni in su e da persone con limitate capacità fisiche, sensoriali o mentali, oppure senza esperienza e conoscenza, a patto che
siano sorvegliati e abbiano ricevuto le necessarie istruzioni su come usare l'apparecchio in sicurezza e comprendere i rischi correlati. I bambini non devono giocare con l'apparecchio.
Il lavoro di pulizia e la manutenzione non devono essere effettuati dai bambini se non sono sorvegliati.
- Tenere i componenti piccoli e il materiale di imballaggio lontani dai bambini. Pericolo di soffocamento!
N. rif. Descrizione
15 Gruppo ruota antiurto
16 Spazzola di ricambio
17 Base corpo principale
18 Sacchetto filtrante
19 Scatola di comando
20 Presa cavo di alimentazione
21 Interruttore ON/OFF
22 Cavo di alimentazione con con-nettore
23 Scheda PCB
24 Inverter
25 Pannello di alluminio
26 Vite ST4.2*8-F-H
27 Scheda driver
7 Robot Clean 2 Istruzioni per l'uso e distinta componenti
ISTRUZIONI PER L'USO GENERALI

NON ENTRARE IN PISCINA MENTRE IL PULITORE È IN FUNZIONE

NON ACCENDERE IL PULITORE SE NON È IMMERSO IN ACQUA
ATTENZIONE: prima di utilizzare il pulitore e soprattutto in occasione della prima apertura della piscina, rimuovere dalla piscina gli oggetti di grandi dimensioni per evitare che
possano ridurre le prestazioni del pulitore.
ATTENZIONE: dopo ogni utilizzo, rimuovere il pulitore dalla piscina. Altrimenti, se il pulitore viene lasciato permanentemente all'interno della piscina, possono rendersi necessari
interventi di manutenzione supplementari.
Il Suo nuovo pulitore automatico per piscina comprende:
- Robot pulitore per piscina e cavo galleggiante.
MINIMUM 3.5M (11.5 FEET)
- Gruppo di alimentazione elettrica (trasformatore).
2
4
Power Supply
1
Power Supply
Connector
1. Posizionare il quadro elettrico a una distanza minima di 3,5 metri dalla piscina e ad almeno 12 cm dal pavimento. Il trasformatore fornisce bassa tensione al pulitore.
2. Srotolare il cavo galleggiante e fissare la sfera galleggiante in una posizione che sia adeguata alla profondità della piscina. Per fissare la sfera galleggiante in posizione, utilizzare le
due clip bianche unite al cavo galleggiante.
Connector
3. Posizionare l'unità pulitore in acqua. Nell'acqua, ruotare l'unità da un lato all'altro per consentire la fuoriuscita dell'aria dal suo corpo, quindi lasciare immergere il pulitore fino a
quando non raggiunge il fondo della piscina. Quindi stendere il cavo sulla superficie della piscina quanto più uniformemente possibile.
4. Collegare il cavo galleggiante alla presa del gruppo di alimentazione elettrica. Una volta inserito il connettore, ruotare il raccordo verso destra per bloccarlo in posizione. Per
rimuovere il connettore, ruotare prima il raccordo verso sinistra per sbloccarlo, quindi estrarlo.
5. Collegare il gruppo di alimentazione elettrica alla presa di corrente dotata di protezione RCD e accenderlo. Il PULITORE funzionerà in base al processo impostato per il ciclo di pulizia.
AVVERTENZA – NON accendere il pulitore se si trova fuori dall'acqua. Altrimenti si possono danneggiare la pompa e le guarnizioni del motore di azionamento, rendendo NULLA la
garanzia.
6. Selezionare il ciclo di pulizia e avviare:
a. Per accendere il gruppo di alimentazione, premere e rilasciare il pulsante di accensione una sola volta.
b. Per spegnere il gruppo di alimentazione, premere e rilasciare il pulsante di accensione. La luce si spegnerà.
c. Il gruppo di alimentazione presenta due impostazioni. Ciascuna impostazione dipende dalle dimensioni e dal livello di pulizia della piscina, come anche dalla durata che si
desidera impostare per il ciclo di pulizia.
d. Si può scegliere tra CYCLE I e CYCLE II. Premere il pulsante per selezionare l'impostazione adatta, ad es. CYCLE I per una piscina di piccole dimensioni (durata del ciclo di pulizia 1
ora) o CYCLE II per una piscina grande (durata del ciclo di pulizia 2 ore).
e. Dopo aver effettuato l'impostazione, premere il pulsante START per avviare il pulitore.
f. Qualora si desideri cambiare il modo operativo durante il funzionamento del pulitore, premere prima STOP, quindi selezionare l'altro modo operativo e dopo 5 secondi premere
di nuovo START.
Nel caso in cui sia necessario un secondo ciclo di pulizia, spegnere il gruppo di alimentazione elettrica e lasciarlo spento per 5 secondi, quindi riaccenderlo.
MINIMUM 3.5M (11.5 FEET)
1
2
2
