8061197920 XI_2010.indd 1
61197

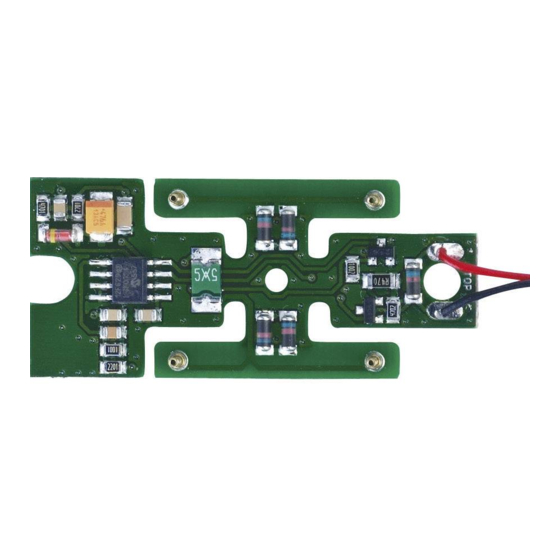

Entkupplungsdecoder
De-coupling decoder
Décodeur numérique pour rail
de dételage
Inhaltsverzeichnis
Table of Contents
Table des mati�res
Fig. 1 – 3............................
D
................................
GB
................................
F
................................ 9 – 12
2
3 – 5
6 – 8
02.10.2017 13:45:30
Inhaltsverzeichnis
Verwandte Anleitungen für roco 61197
Inhaltszusammenfassung für roco 61197
- Seite 1 61197 Entkupplungsdecoder De-coupling decoder Décodeur numérique pour rail de dételage Inhaltsverzeichnis Table of Contents Table des mati�res Fig. 1 – 3............3 – 5 ........ 6 – 8 ........ 9 – 12 8061197920 XI_2010.indd 1 02.10.2017 13:45:30...
- Seite 2 Fig. 1 Schwarz Black Noir Fig. 2 Rouge Fig. 3 8061197920 XI_2010.indd 2 02.10.2017 13:45:31...
-
Seite 3: Montage Und Anschluss
Entkupplungsdecoder Der Entkupplungsdecoder 61197 ist zum Schalten des 61118 Elektroentkupplungsgleises des GeoLine Gleissystems. Verwendbar nur im Digitalbetrieb ▪ Über Weichenadressen 1-1024 ansprechbar ▪ Im Digitalbetrieb ansteuerbar mit dem ROCO System ▪ Über CV-Werte einstellbar ▪ Geschützt gegen Kurzschluss und Überhitzung ▪... -
Seite 4: Programmieren Des Entkupplungsdecoders
Decoder mit einer Zustandsänderung des Entkupplers. Betätigen Sie nun die Abzweig- oder die Geradeaus-Taste, so wird sich der Entkuppler heben. Er bleibt nur für eine gewisse Zeit in dieser Position, bevor er sich wieder automatisch senkt. Diese Zeit bis zur auto- matischen Deaktivierung können Sie über die CV35 verändern. - Seite 5 Werksein- Wertebereich Zweck stellung 0-255 (Zeit ergibt sich mit CV-Wert*0,065s; Schaltverzö- Schaltverzögerung gerung für CV 33=255 ca.16,5 Sekunden) Die Schaltverzögerung ist jene Zeit vom Betätigen der Pfeiltaste/Weichenschalttaste bis zur Reaktion des Entkupplers. (Zeit ergibt sich mit CV-Wert*0,065s; Aktiv-Zeit für Aktiv-Zeit CV35=255 ca.16,5 Sekunden).
