AXIS P7216 Video Encoder

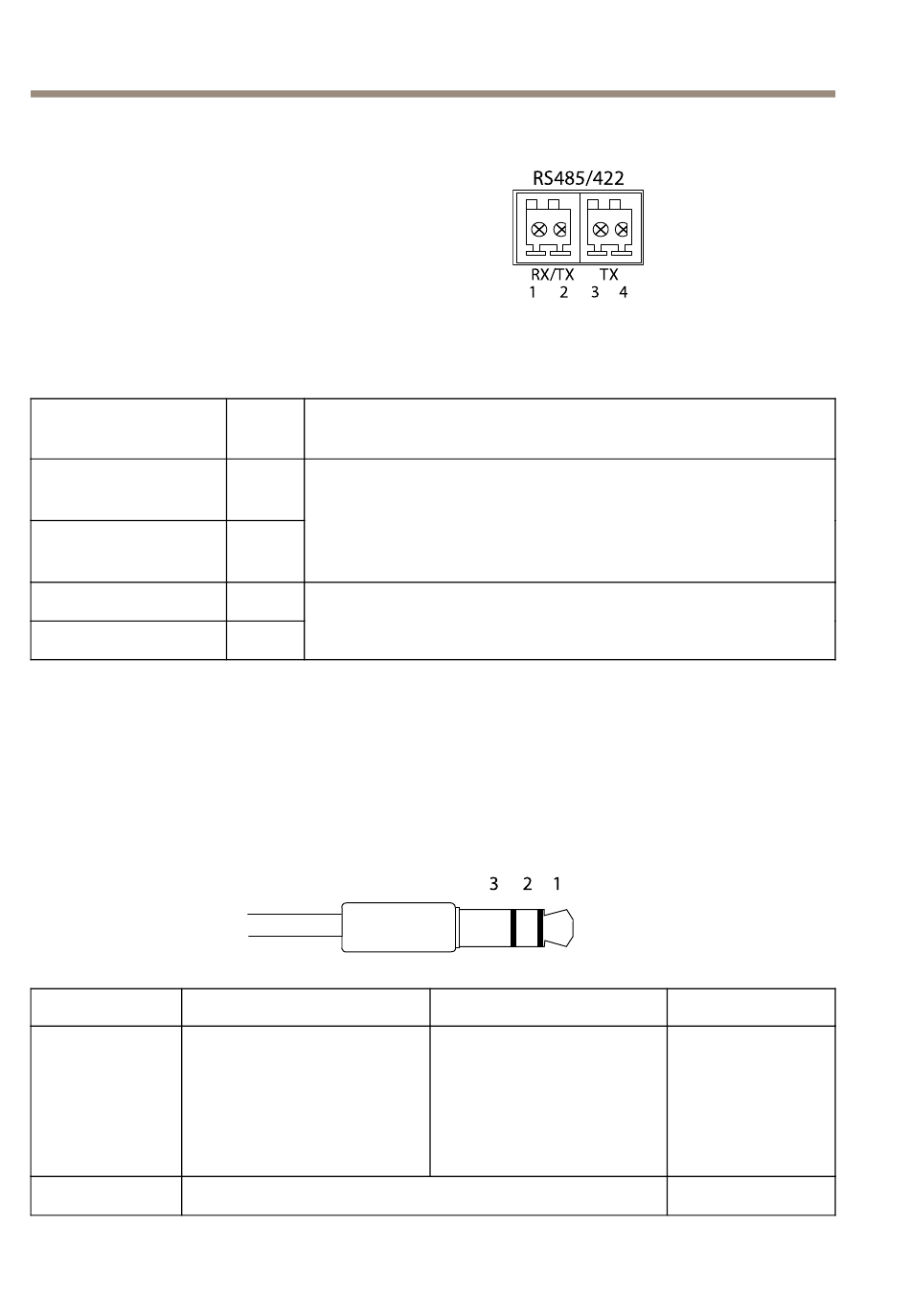

RS485-/RS422-Anschluss
Zwei 2-polige Anschlussblöcke für serielle Schnittstellen
vom Typ RS485/RS422. Der serielle Anschluss kann in
den folgenden Anschlussmodi konfiguriert werden:
• zweiadriger RS485-Halbduplex-Anschluss
• vieradriger RS485-Vollduplex-Anschluss
• zweiadriger RS422-Simplex-Anschluss
• vieradriger RS422-Vollduplex-Anschluss
(Punkt-zu-Punkt-Verbindung)
Funktion
RS485/RS422 RX/TX
A
RS485/RS422 RX/TX
B
RS485/RS422 TX A
RS485/RS422 TX B
SD-Kartensteckplatz
Unterstützt microSD-Karten mit bis zu 64 GB Speicherplatz. Verwenden Sie eine microSDHC- oder
microSDXC-Karte der Geschwindigkeitsklasse 10, um optimale Aufzeichnungsergebnisse zu erzielen.
Audioanschlüsse
3,5-mm-
Audioanschlüsse
(stereo)
1 Spitze
Audioeingang
Mikrofon-/Leitungseingang
Symmetrischer
Mikrofon-Pluseingang
(+)/unsymmetrischer
Mikrofon-/Leitungseingang
Audioausgang
Leitungsausgang (mono)
Kon- Hinweise
takt
1
(RX) RS485/RS422 für Vollduplex
(RX/TX) RS485 für Halbduplex
2
3
(TX) RS485/RS422 für Vollduplex
4
RX/TX
1 2 3
3 2 1
2 Ring
Symmetrischer
Mikrofon-Minuseingang
(–)
42
TX
4
3 Schaft
Masse
Masse
