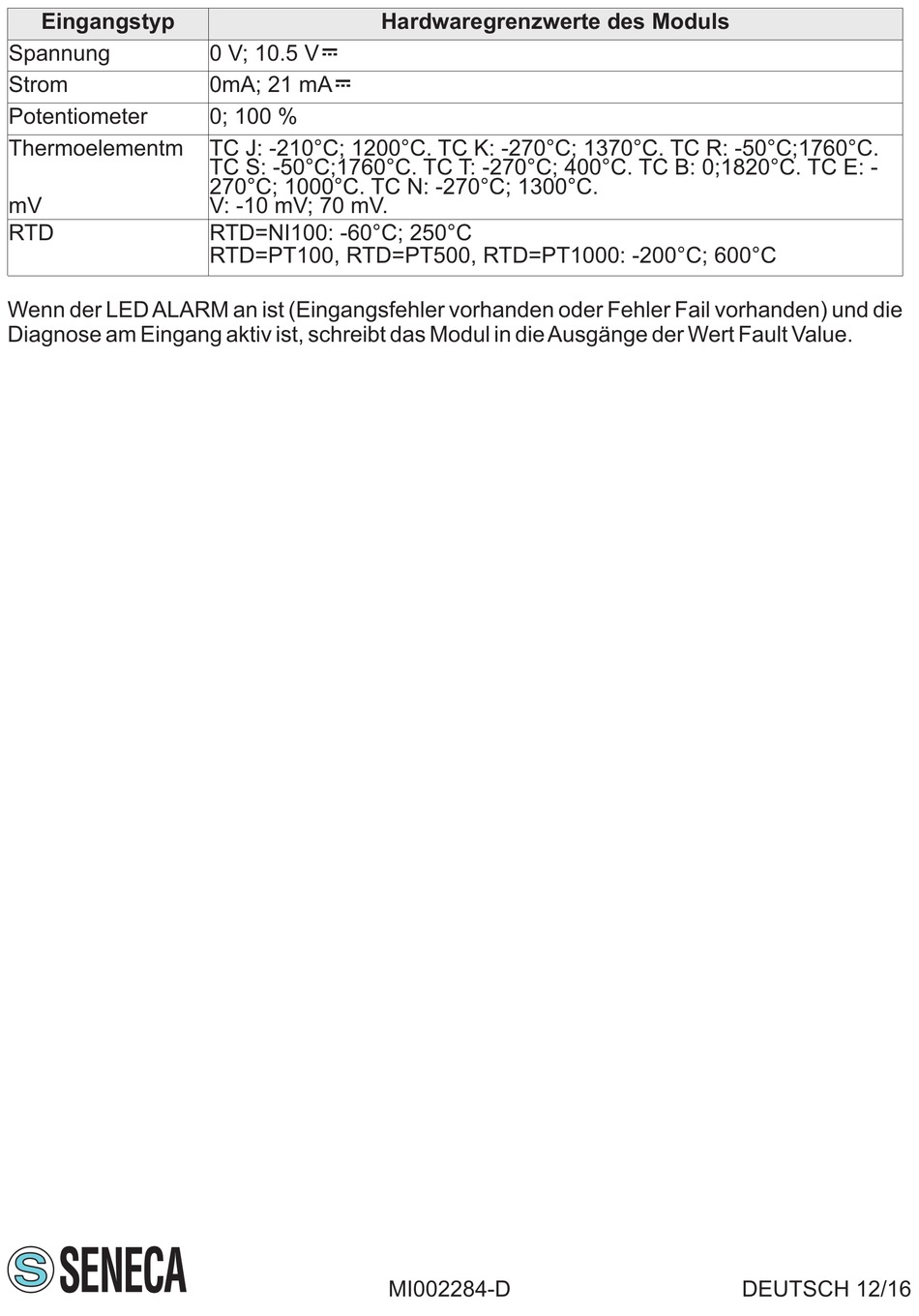

Seneca Z-Serie Installationshandbuch Seite 60

Eingangstyp
Spannung
Strom
Potentiometer
Thermoelementm
mV
RTD
Wenn der LED ALARM an ist (Eingangsfehler vorhanden oder Fehler Fail vorhanden) und die
Diagnose am Eingang aktiv ist, schreibt das Modul in die Ausgänge der Wert Fault Value.
Hardwaregrenzwerte des Moduls
0 V; 10.5 V~
0mA; 21 mA~
0; 100 %
TC J: -210°C; 1200°C. TC K: -270°C; 1370°C. TC R: -50°C;1760°C.
TC S: -50°C;1760°C. TC T: -270°C; 400°C. TC B: 0;1820°C. TC E: -
270°C; 1000°C. TC N: -270°C; 1300°C.
V: -10 mV; 70 mV.
RTD=NI100: -60°C; 250°C
RTD=PT100, RTD=PT500, RTD=PT1000: -200°C; 600°C
MI002284-D DEUTSCH 12/16
