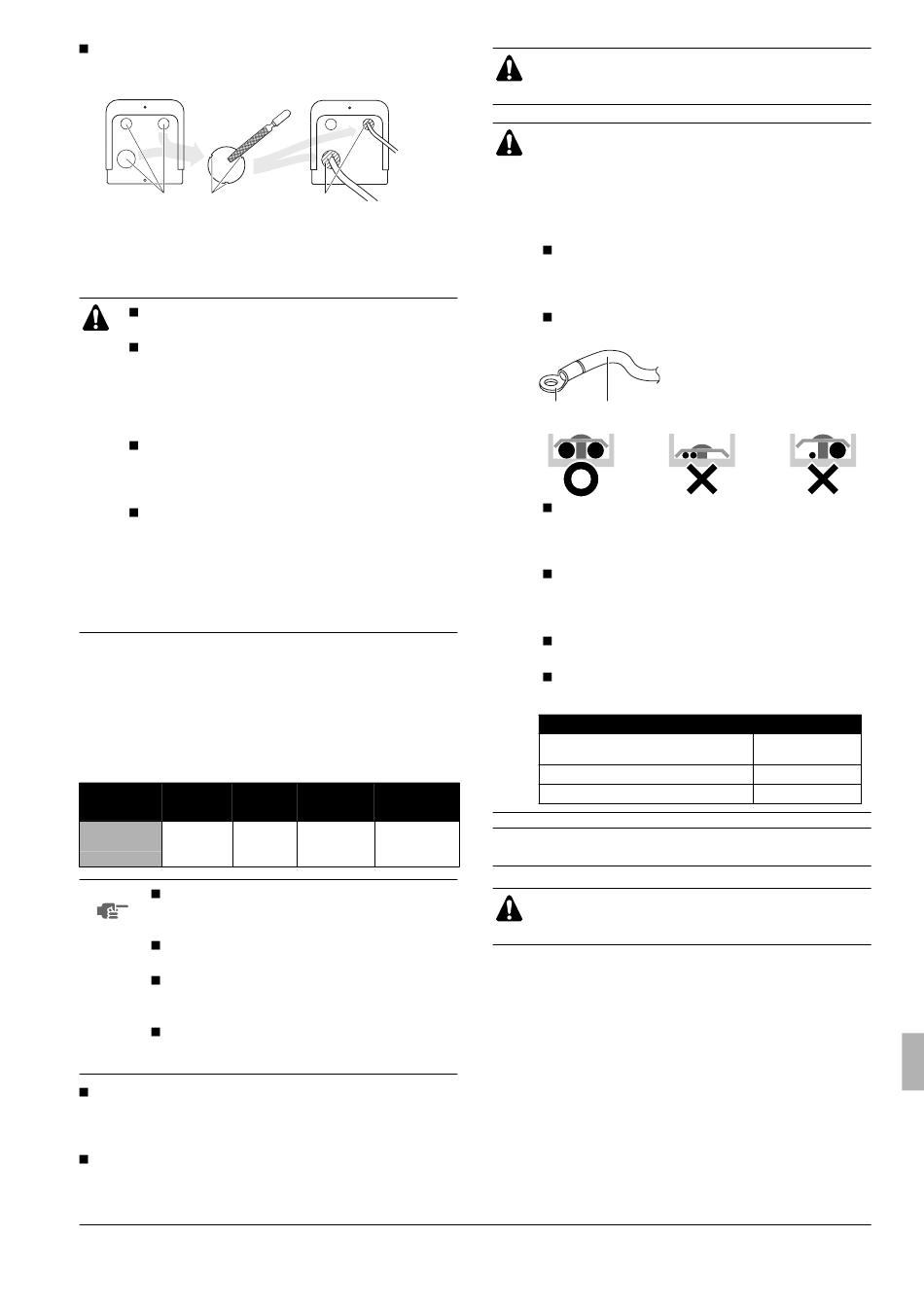

Se sussiste la possibilità che piccoli animali possono entrare nel
sistema attraverso questi fori, sigillare i fori con del materiale da
imballaggio (da preparasi in loco).
1 2
1 Foro di espulsione
2 Sbavatura
3 Materiale da imballaggio
Usare i condotti di alimentazione per i fili di
alimentazione.
All'esterno dell'unità, assicurarsi che il filo elettrico a
basso voltaggio (ad esempio quello del telecomando,
quello tra le unità, ecc.) e quello ad alto voltaggio non
passino l'uno vicino all'altro, mantenendoli distanti a
almeno 50mm. La loro vicinanza potrebbe causare
un'interferenza elettrica, malfunzionamenti e rotture.
Assicurarsi di collegare i fili di alimentazione alla
morsettiera di alimentazione e di fissarli come
descritto al punto "11.4. Collegamento dei fili di
alimentazione e di trasmissione" a pagina 14.
I collegamenti tra le unità devono essere eseguiti
come descritto al punto "11.4. Collegamento dei fili di
alimentazione e di trasmissione" a pagina 14.
• Fissare i fili con i morsetti affinché non tocchino le
tubature.
• Assicurarsi che i fili e il coperchio del quadro elettrico
non siano troppo al di sopra della struttura e chiudere
il coperchio saldamente.
11.5. Circuito d'alimentazione e caratteristiche dei
cavi
È necessario predisporre un circuito d'alimentazione (vedi tabella)
per il collegamento dell'unità. Tale circuito deve essere protetto
mediante i dispositivi di sicurezza necessari, cioè un interruttore
generale, un fusibile ad intervento ritardato sulla fase e un inter-
ruttore di dispersione a terra.
Fasi e
Modello frequenza Tensione
U-4ML4
U-5ML4 1 N~50 Hz 230 V
U-6ML4
NOTA I cavi di alimentazione devono essere dimen-
sionati in base alle specifiche della normativa
vigente sul luogo.
La misura del filo elettrico deve essere conforme
alle norme locali e nazionali in vigore.
Le specifiche per il cavo di alimentazione locale e
per i cavi di diramazione rispettano la normativa
IEC60245.
CAVO TIPO H05VV(*)
*Solo per tubi protetti. Usare H07RN-F quando
non si utilizzano tubi protetti.
Durante l'installazione dell'interruttore di dispersione a terra,
accertarsi che sia compatibile con l'inverter (resistente ai
disturbi elettromagnetici ad alta frequenza), per evitare inutili
aperture dell'interruttore di dispersione a terra.
Durante il collegamento del cavo di alimentazione alla
morsettiera di alimentazione, fissare accuratamente il cavo
come mostrato in figura 9.
U-4~6ML4DPQ
Climatizzatore Urban Multi
4PW29037-1
3
Sezione
Fusibili della linea
raccomandati di trasmissione
2
32 A
0,75~1,25 mm
Dopo aver completato i collegamenti elettrici, accertarsi
che ogni parte e terminale elettrici all'interno del quadro
elettrico siano ben saldi.
Fare attenzione quando si sistemano i fili di
alimentazione
Usare morsetti a pressione ad anello per i collegamenti
alla morsettiera di alimentazione.
Seguire le istruzioni sotto riportate, in caso non fossero
disponibili.
Non collegare cavi con sezioni diverse alla stessa
morsettiera di alimentazione. (un allentamento nei fili
di alimentazione potrebbe causare un surriscalda-
mento anomalo).
Quando si collegano i fili elettrici della stessa sezione,
eseguire l'operazione come mostrato in figura.
1 2
Durante la posa dei fili elettrici, utilizzare fili per
l'alimentazione specifici e collegarli saldamente,
quindi assicurarsi di evitare che sulla morsettiera
venga esercitata una pressione esterna.
Usare un cacciavite adatto per tirare le viti della
morsettiera. Un cacciavite con la testa piccola
potrebbe rovinare la testa della vite e rendere
impossibile l'avvitamento.
Tirare troppo le viti della morsettiera potrebbe
rovinarle.
Vedere la tabella sottostante per la coppia di
serraggio delle viti dei morsetti.
Coppia di serraggio (N•m)
M5 (Morsettiera di alimentazione/filo
di terra)
M4 (filo di terra schermato)
M3,5 (blocco dei cavi di controllo)
Collegamenti da effettuarsi in loco: fili di controllo e selezione
raffreddamento/riscaldamento
La scheda a circuiti stampati si può danneggiare, se si
applica una forza eccessiva durante il collegamento del
cavo alla morsettiera di collegamento.
Vedi figura 10.
1 Selettore raffreddamento/riscaldamento
2 Scheda a circuiti stampati della sezione esterna
(A1P/A2P/A4P/X2M)
3 Accertarsi della polarità
4 Usare cavo inguainato a due conduttori (senza polarità)
5 Morsettiera (non di fornitura)
1 Morsetti a pressione ad
anello
2 Cavo di alimentazione
2,39~2,92
1,18~1,44
0,79~0,97
