Sanipa Concept 200 Montageanleitung Seite 8

Konsole

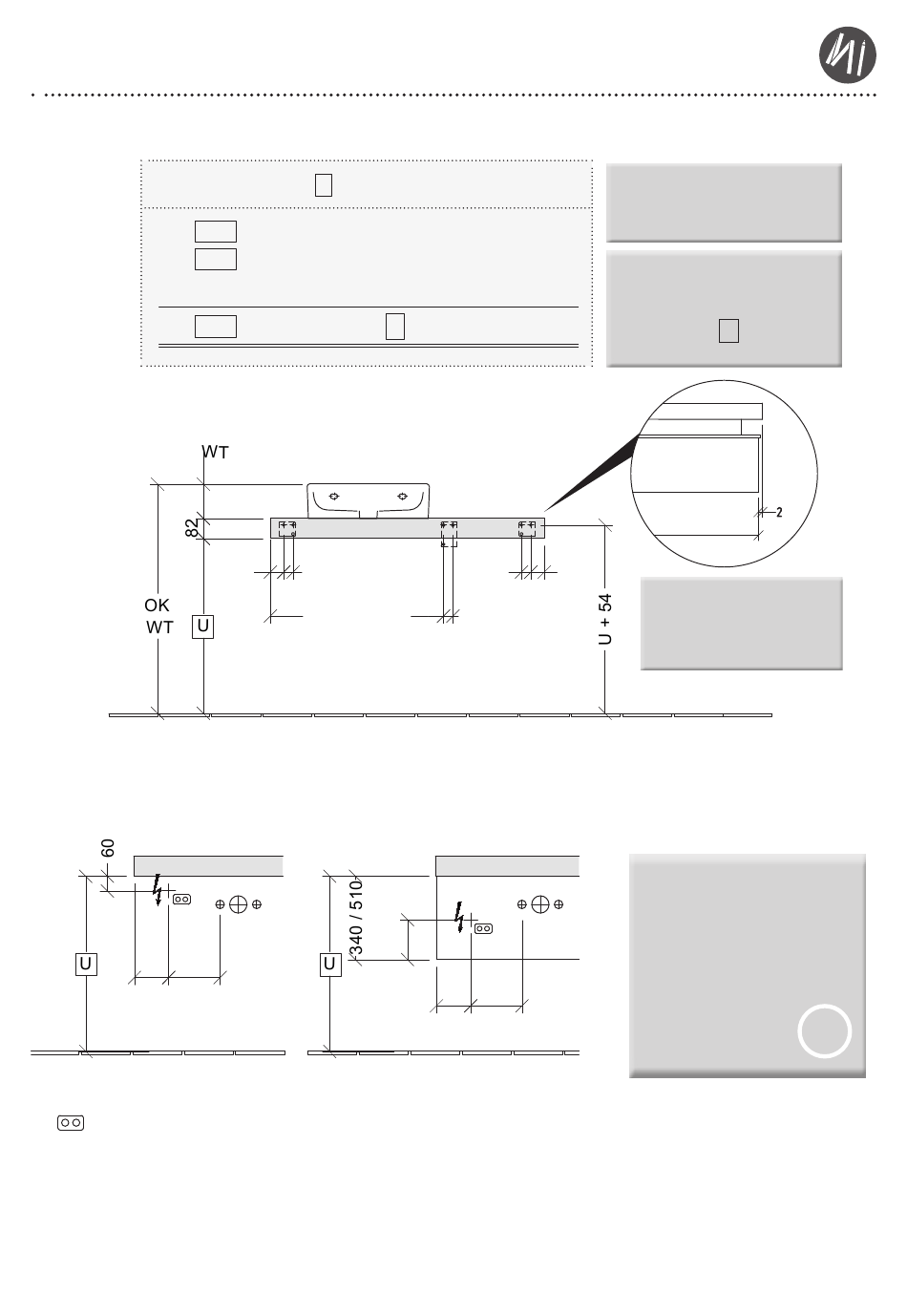

Ermittlung der Höhe U
-
-
82
=
WT647 / WT657
Ohne Unterschränke
MIN
140 150
WT657
N L
220 - 240 V loser Netzanschluss ( laut VDE 0100 Teil 701 )
8
mm Oberkante Waschtisch (OK WT)
mm Waschtisch (WT)
mm Konsolenplatte (WTPL)
mm Höhe ( U )
54.5 38
Individuell je
nach Bestellung
MIN
160
38 54.5
38
Innerhalb Unterschrank
MIN
150
140
Alle Angaben in mm. Technische Änderungen vorbehalten.
empfohlene OK WT
850-900mm
Alle darauf folgenden
Zeichnungen basieren
auf Höhe U
Maßangaben beziehen
sich auf die Unterkante
der Konsolenplatte
Elektro-Einheit der
Konsolenplatte wird LINKS
oder RECHTS eingebaut.
Die genaue Position
entnehmen Sie Ihrer
Auftragsbestätigung.
