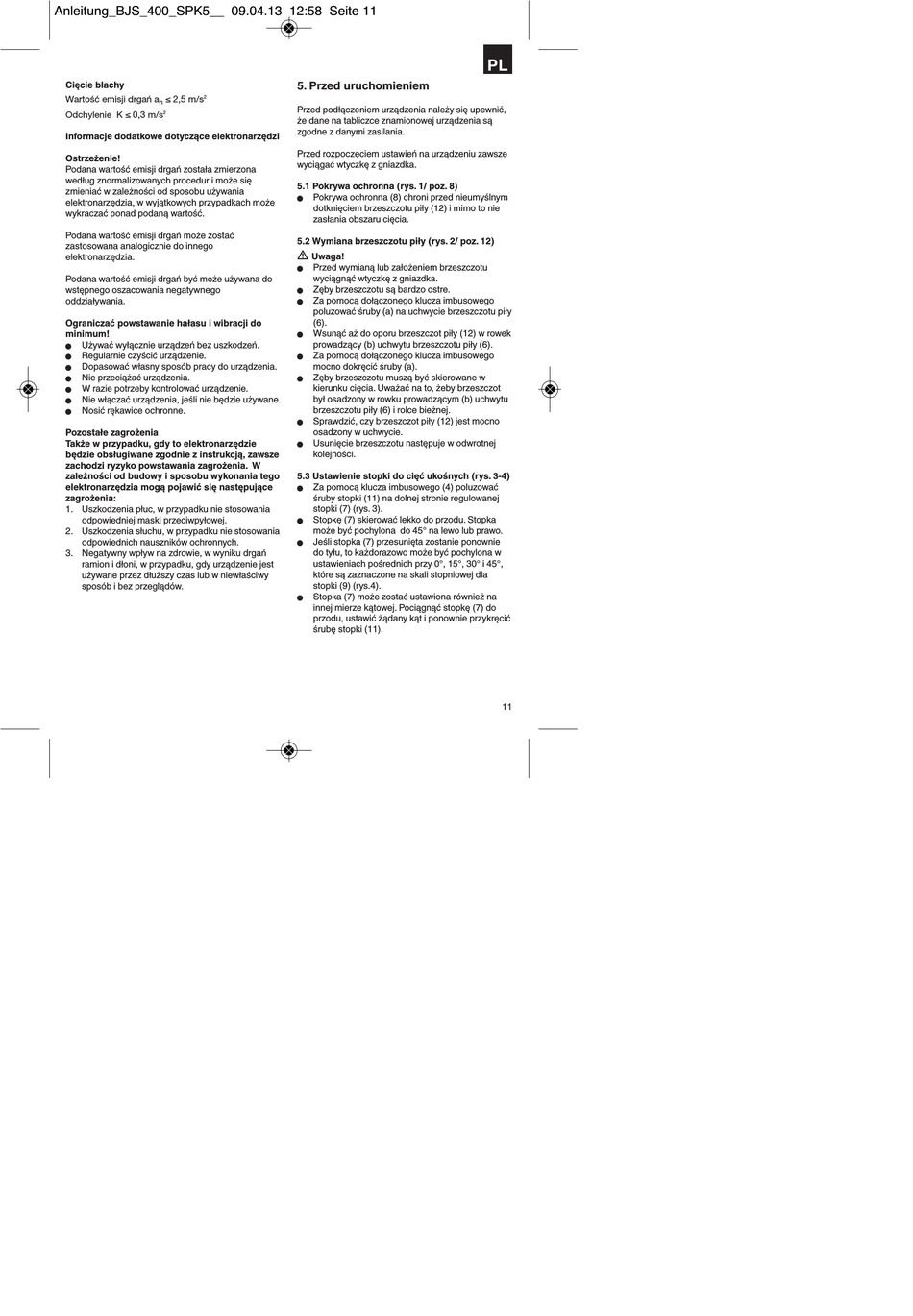

Cięcie blachy
Wartość emisji drgań a ≤ 2,5 m/s 2
h
Odchylenie K ≤ 0,3 m/s 2
Informacje dodatkowe dotyczące elektronarzędzi
Ostrzeżenie!
Podana wartość emisji drgań została zmierzona
według znormalizowanych procedur i może się
zmieniać w zależności od sposobu używania
elektronarzędzia, w wyjątkowych przypadkach może
wykraczać ponad podaną wartość.
Podana wartość emisji drgań może zostać
zastosowana analogicznie do innego
elektronarzędzia.
Podana wartość emisji drgań być może używana do
wstępnego oszacowania negatywnego
oddziaływania.
Ograniczać powstawanie hałasu i wibracji do
minimum!
Używać wyłącznie urządzeń bez uszkodzeń.
n
Regularnie czyścić urządzenie.
n
Dopasować własny sposób pracy do urządzenia.
n
Nie przeciążać urządzenia.
n
W razie potrzeby kontrolować urządzenie.
n
Nie włączać urządzenia, jeśli nie będzie używane.
n
Nosić rękawice ochronne.
n
Pozostałe zagrożenia
Także w przypadku, gdy to elektronarzędzie
będzie obsługiwane zgodnie z instrukcją, zawsze
zachodzi ryzyko powstawania zagrożenia. W
zależności od budowy i sposobu wykonania tego
elektronarzędzia mogą pojawić się następujące
zagrożenia:
1. Uszkodzenia płuc, w przypadku nie stosowania
odpowiedniej maski przeciwpyłowej.
2. Uszkodzenia słuchu, w przypadku nie stosowania
odpowiednich nauszników ochronnych.
3. Negatywny wpływ na zdrowie, w wyniku drgań
ramion i dłoni, w przypadku, gdy urządzenie jest
używane przez dłuższy czas lub w niewłaściwy
sposób i bez przeglądów.

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się upewnić,
że dane na tabliczce znamionowej urządzenia są
zgodne z danymi zasilania.
Przed rozpoczęciem ustawień na urządzeniu zawsze
wyciągać wtyczkę z gniazdka.
5.1 Pokrywa ochronna (rys. 1/ poz. 8)
Pokrywa ochronna (8) chroni przed nieumyślnym
n
dotknięciem brzeszczotu piły (12) i mimo to nie
zasłania obszaru cięcia.
5.2 Wymiana brzeszczotu piły (rys. 2/ poz. 12)
Uwaga!
Przed wymianą lub założeniem brzeszczotu
n
wyciągnąć wtyczkę z gniazdka.
Zęby brzeszczotu są bardzo ostre.
n
Za pomocą dołączonego klucza imbusowego
n
poluzować śruby (a) na uchwycie brzeszczotu piły
(6).
Wsunąć aż do oporu brzeszczot piły (12) w rowek
n
prowadzący (b) uchwytu brzeszczotu piły (6).
Za pomocą dołączonego klucza imbusowego
n
mocno dokręcić śruby (a).
Zęby brzeszczotu muszą być skierowane w
n
kierunku cięcia. Uważać na to, żeby brzeszczot
był osadzony w rowku prowadzącym (b) uchwytu
brzeszczotu piły (6) i rolce bieżnej.
Sprawdzić, czy brzeszczot piły (12) jest mocno
n
osadzony w uchwycie.
Usunięcie brzeszczotu następuje w odwrotnej
n
kolejności.
5.3 Ustawienie stopki do cięć ukośnych (rys. 3-4)
Za pomocą klucza imbusowego (4) poluzować
n
śruby stopki (11) na dolnej stronie regulowanej
stopki (7) (rys. 3).
Stopkę (7) skierować lekko do przodu. Stopka
n
może być pochylona do 45° na lewo lub prawo.
Jeśli stopka (7) przesunięta zostanie ponownie
n
do tyłu, to każdorazowo może być pochylona w
ustawieniach pośrednich przy 0°, 15°, 30° i 45°,
które są zaznaczone na skali stopniowej dla
stopki (9) (rys.4).
Stopka (7) może zostać ustawiona również na
n
innej mierze kątowej. Pociągnąć stopkę (7) do
przodu, ustawić żądany kąt i ponownie przykręcić
śrubę stopki (11).
