2. Installation

Généralités
L'affichage de base CTC est nécessaire lorsque la pompes à chaleur ne
dispose pas de son propre système de commande ou lors de l'installation
de plusieurs pompes à chaleur, pour adresser les pompes à chaleur A1, A2,
A3, etc.
2.1 Installation de l'unité d'affi chage

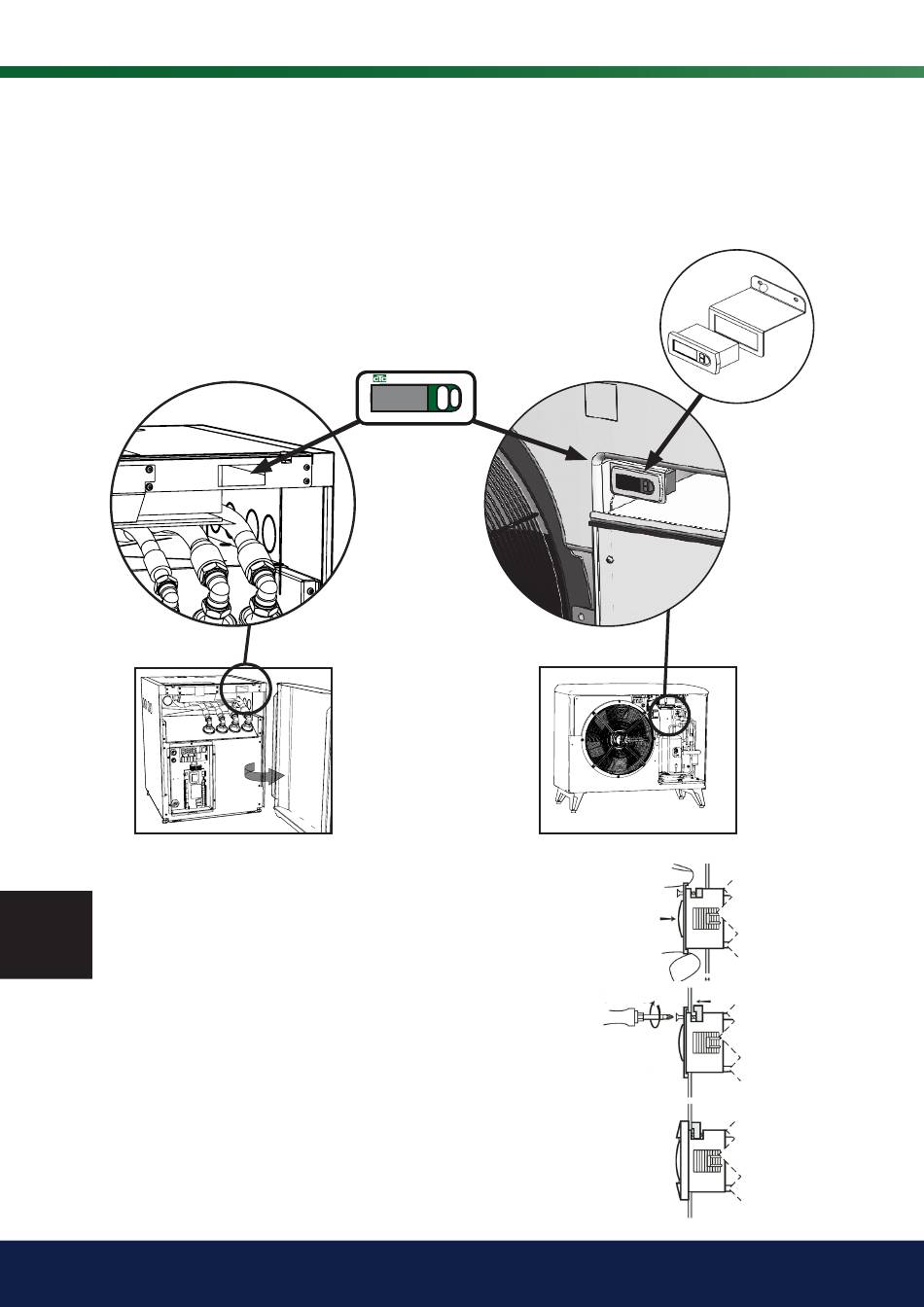

Installez l'affichage selon les images ci-dessous.
• Insérez le dispositif dans le trou aménagé dans le panneau et branchez
FR les câbles.
• Vérifiez que le joint est placé correctement. Vissez la vis inférieure de
90º, de manière à ce que le crochet sorte de son emplacement et
s'accroche au panneau.
• Suivez la même procédure pour la vis supérieure.
• Vissez les deux vis jusqu'à ce que la partie frontale soit fixée.
• Montez le panneau avant.
72
CTC Basic display
ON
RS485 RX RS485 TX
COM TX
COM RX
ON
RS485 TX
RS485 RX
COM TX
COM RX
