2. Installation

Generelt

CTC Basic display er påkrævet, når varmepumpen ikke har sit eget
styresystem, eller når der skal installeres mere end én varmepumpe, for at
man kan adressere varmepumpe A1, A2, A3 osv.

2.1 Installation af displayenheden

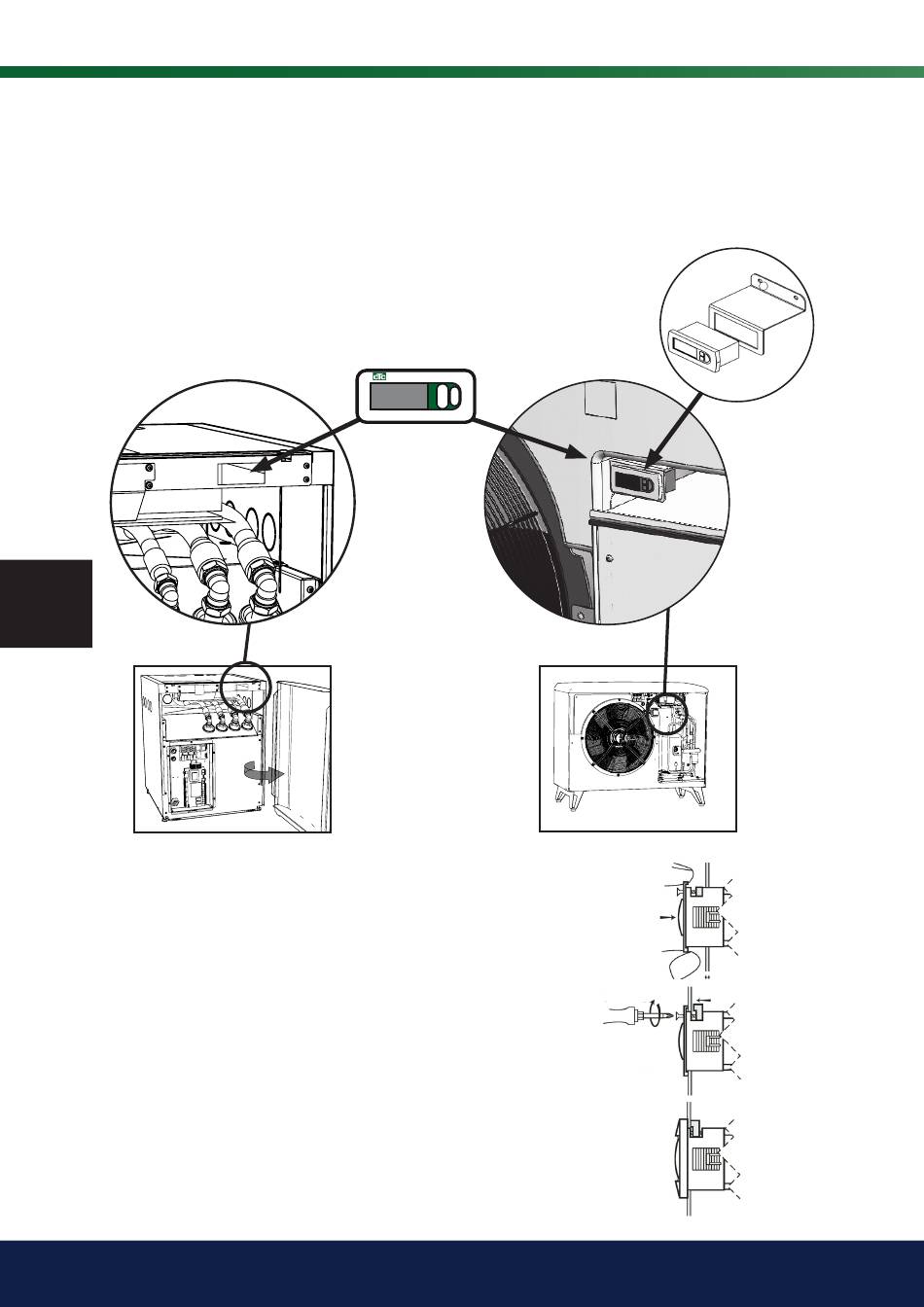

Installer displayet i henhold til billederne nedenfor.
DK
• Sæt instrumentet ind i hullet i panelet, og tilslut kablerne.
• Kontrollér, at pakningen er placeret korrekt. Skru den nederste skrue 90
grader, så hægten går ud af sin placering og griber fat i panelet.
• Gentag samme manøvre med den øverste skrue.
• Skru de to skruer på, indtil fronten er fastgjort.
• Monter frontpanelet.
