2. Installation

Allgemeines

Die CTC Basic display wird benötigt, wenn die Wärmepumpe kein eigenes
Steuersystem hat oder wenn mehr als eine Wärmepumpe installiert wird und
die Wärmepumpen A1, A2, A3 usw. adressiert werden müssen.
2.1 Anzeigegerät installieren

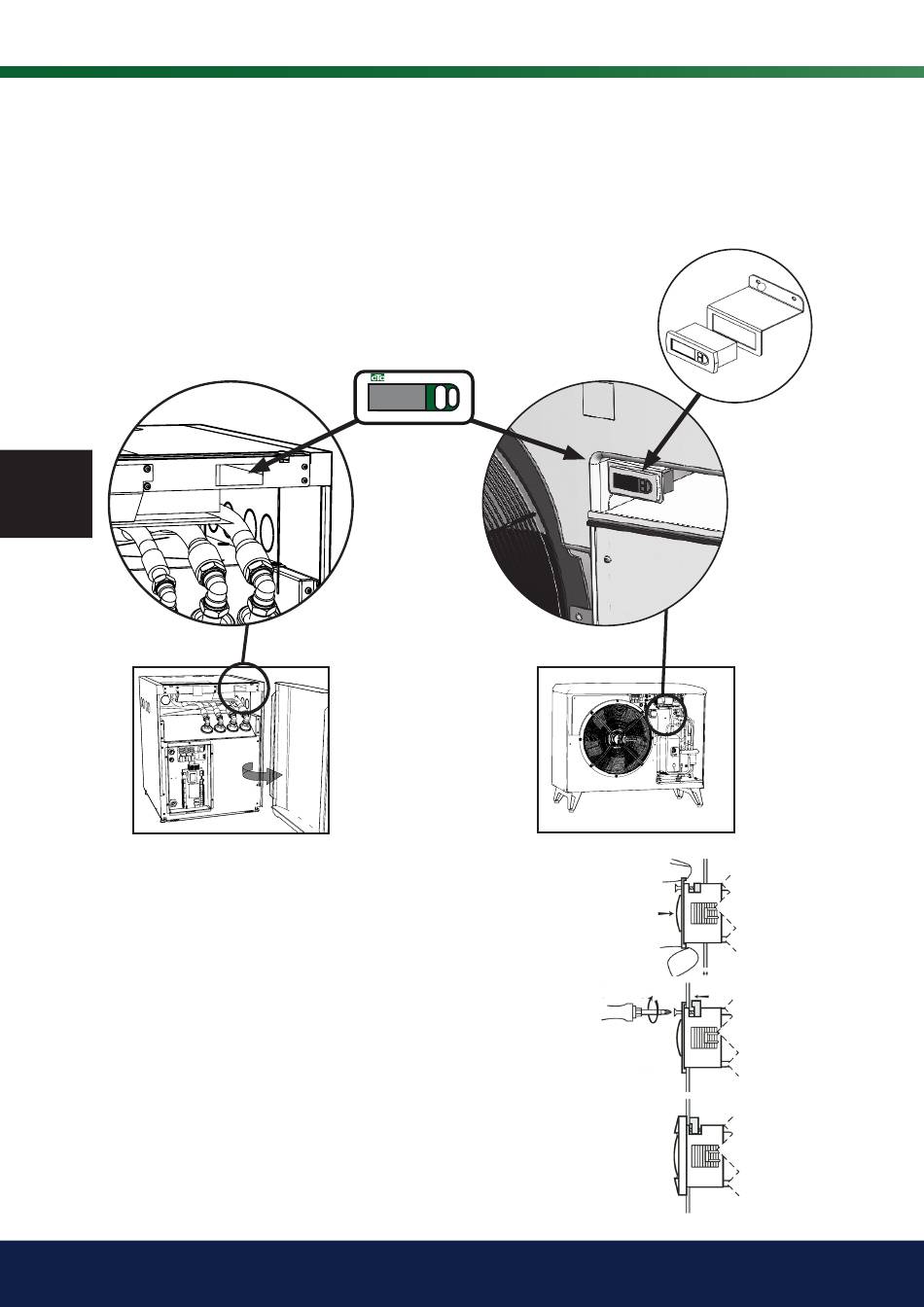

Installieren Sie das Anzeigegerät wie unten abgebildet.
DE
• Setzen Sie das Gerät in die Auslassung im Frontpanel ein und schließen
Sie die Kabel an.
• Überprüfen Sie, ob die Dichtung korrekt sitzt. Drehen Sie die untere
Schraube um 90 Grad, damit der Fixierhaken herausgedrückt wird und
in die Rückseite des Frontpanels eingreift.
• Wiederholen Sie den Vorgang an der oberen Schraube.
• Ziehen Sie beide Schrauben an, bis das Gerät fest montiert ist.
• Montieren Sie die Abdeckung.
20
CTC Basic display
ON
RS485 TX
COM TX RS485 RX
COM RX
ON
RS485 TX
RS485 RX
COM TX
COM RX
