Seite 2: Vorwort

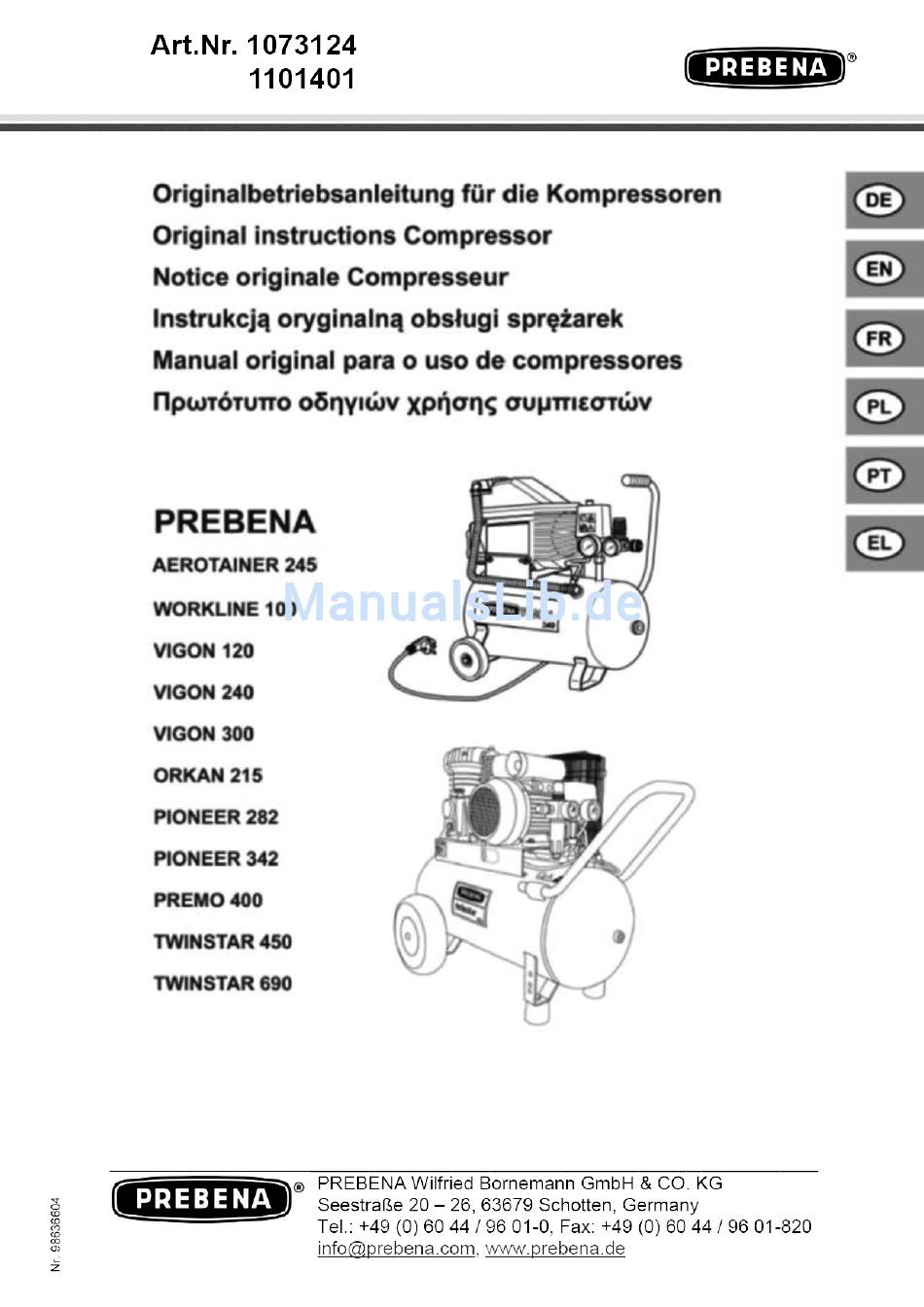

Vorwort Diese Betriebsanleitung hilft Ihnen beim bestimmungsgemäßen, sicheren und wirtschaftlichen Betrieb folgender Kompressoren: AEROTAINER 245 WORKLINE 100 VIGON 120 VIGON 240 VIGON 300 ORKAN 215 Pioneer 282 Pioneer 342 ... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ......................................2 Inhaltsverzeichnis ..................................3 Gestaltungsmerkmale ................................. 4 Allgemeine Gestaltungsmerkmale ............................4 Merkmale der Gefahrenhinweise ............................. 4 Merkmale der Hinweise zu Sach- oder Umweltschäden ......................4 Sicherheit ..................................... 5 Bestimmungsgemäßer Gebrauch ............................5 Bestimmungswidriger Gebrauch .............................. 5 Verletzungsgefahren vermeiden .............................. 5 Explosionsgefahren vermeiden ............................... -
Seite 4: Gestaltungsmerkmale
Gestaltungsmerkmale Gestaltungsmerkmale Allgemeine Gestaltungsmerkmale Verschiedene Elemente der Betriebsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht unterscheiden, ob es sich um normalen Text, Aufzählungen oder Handlungsschritte handelt. Tipps enthalten zusätzliche Informationen, wie zum Beispiel besondere Angaben zum wirtschaft- ... -
Seite 5: Sicherheit
in medizinischen Anwendungen zur Beatmung. Die PREBENA Wilfried Bornemann GmbH & Co. KG übernimmt keine Haftung für Schäden, die durch bestimmungswidrigen Gebrauch entstehen. Verletzungsgefahren vermeiden Bewahren Sie den Kompressor für Kinder und andere unbefugte Personen unzugänglich auf. -
Seite 6: Explosionsgefahren Vermeiden
Schalten Sie den Kompressor aus, bevor Sie den Netzstecker ziehen. Prüfen Sie, ob Netzspannung und Angaben auf dem Typenschild identisch sind. Öffnen Sie niemals das Gehäuse des Kompressors. Überlassen Sie alle Reparaturarbeiten stets dem qualifiziertem PREBENA Fachpersonal. -
Seite 7: Beschreibung
8 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 93 dB (A) WA,1s = 79 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 8: Vigon 240 Geräteübersicht Mit Technische Daten
8 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 93 dB (A) WA,1s = 79 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -

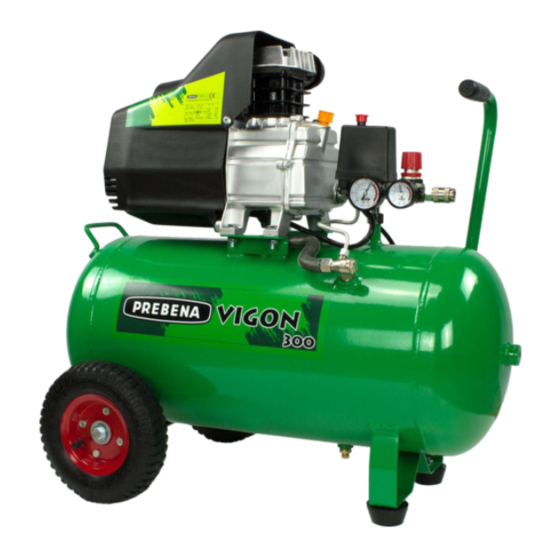

Seite 9: Vigon 300 Geräteübersicht Mit Technische Daten
9 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 95 dB (A) WA,1s = 85 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 10: Orkan 215 Geräteübersicht Mit Technische Daten
10 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 94 dB (A) WA,1s = 75 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 11: Aerotainer 245 Geräteübersicht Mit Technische Daten
8 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 95 dB (A) WA,1s = 75 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 12: Workline 100 Geräteübersicht Mit Technische Daten
8 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 93 dB (A) WA,1s = 79 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 13: Pioneer 282 Geräteübersicht Mit Technische Daten
10 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 97 dB (A) WA,1s = 79 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 14: Pioneer 342 Geräteübersicht Mit Technische Daten
10 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 99 dB (A) WA,1s = 83 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 15: Premo 400 Geräteübersicht Mit Technische Daten
10 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 97 dB (A) WA,1s = 86 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 16: Twinstar 450 Geräteübersicht Mit Technische Daten
10 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 95 dB (A) WA,1s = 79 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 17: Twinstar 690 Geräteübersicht Mit Technische Daten
10 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 96 dB (A) WA,1s = 78 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 18: Lieferumfang
Beschreibung Lieferumfang VIGON 120 VIGON 240 und AEROTAINER 245, ORKAN 215 VIGON 300 WORKLINE 100, Der Kompressor Der Kompressor PIONEER 282 und Der Kompressor 1 Luftfilter 1 Ölmessstab PIONEER 342 2 Laufräder mit Bolzen ... -
Seite 19: Sicherheitseinrichtungen
Beschreibung Die Kompressorentypen unterscheiden sich durch: VIGON 120 VIGON 240 VIGON 300 ORKAN 215 Luftbehälter mit 12 l Luftbehälter mit 24 l Luftbehälter mit 50 l Luftbehälter mit 24 l Inhalt Inhalt Inhalt Inhalt ... -
Seite 20: Hinweisschilder Auf Dem Kompressor
Beschreibung Hinweisschilder auf dem Kompressor Auf dem Druckschalter ist ein Aufkleber mit vier Piktogrammen angebracht. Diese haben folgende Bedeutung: Aufkleber Bedeutung Aufkleber Bedeutung Anzeige der Druckschalter-Stellungen: Verbot, den Stecker abzuziehen, bevor der I = ON Kompressor ausgeschaltet wurde. 0 = OFF Warnung vor rotierenden Teilen bei Warnung vor elektrischen Schlägen... -
Seite 21: Kompressor Vorbereiten
Kompressor vorbereiten Kompressor vorbereiten Kompressor auspacken Zum Auspacken des Kompressors sind zwei Personen erforderlich. Stellen Sie vor dem Öffnen die Verpackung aufrecht hin. Öffnen Sie die oberen Deckel der Verpackung. Halten Sie die Verpackung an den Griffschlitzen fest (1). -
Seite 22: Zustand Prüfen
Kratzer im Lack des Gehäuses sind keine Schäden. Schließen Sie einen beschädigten Kompressor nicht an die Stromversorgung an. Lassen Sie einen beschädigten Kompressor durch PREBENA-Fachpersonal instand setzen, bevor Sie ihn in Betrieb nehmen. VORSICHT Beschädigte Druckleitungen können platzen und zu Verletzungen führen. -
Seite 23: Drehrichtung Prüfen
Kompressor vorbereiten Die Umgebungstemperatur darf nicht kälter als +5 °C und nicht wärmer als +40 °C sein. Um Schäden am Kompressor zu vermeiden, darf die Standfläche in Quer- und Längsrichtung nicht mehr als 15 Grad Neigung aufweisen. Stellen Sie sicher, dass der minimale Abstand von 50cm zwischen Kompressor und jedem möglichen Hindernis für den Luftstrom eingehalten wird. -
Seite 24: Die Bedienelemente
Kompressor vorbereiten Die Bedienelemente: VIGON 100, VIGON 240, VIGON 300, ORKAN 215, PIONEER 282 und PIONEER 342 Nr. Erläuterung EIN-/AUS-Schalter Druckminderer Manometer für Druck im Luftbehälter Manometer für Arbeitsdruck des Endgeräts Anschlussnippel für Endgerät (einstellbar) AEROTAINER 245 Nr. Erläuterung EIN-/AUS-Schalter Druckminderer Manometer für Druck im Luftbehälter Manometer für Arbeitsdruck des Endgeräts... - Seite 25 Kompressor vorbereiten TWINSTAR 450 und TWINSTAR 690: Nr. Erläuterung EIN-/AUS-Schalter Druckminderer Manometer für Druck im Luftbehälter Manometer für Arbeitsdruck des Endgeräts Anschlussnippel für Endgerät (einstellbar) Anschlussnippel für Endgerät (Kesseldruck) Schließen Sie den Kompressor an die Stromversorgung an. Verlängerungskabel müssen mindesten einen Querschnitt von 2,5mm² haben und dürfen maximal ...
-
Seite 26: Kompressor Bedienen
Kompressor bedienen Kompressor bedienen Um den Kompressor zu bedienen, gehen Sie wie folgt vor: VIGON 120 VIGON 240 AEROTAINER 245 VIGON 300 ORKAN 215 PIONEER 282 PIONEER 342 PREMO 400 WORKLINE 100 TWINSTAR 450 TWINSTAR 690... -
Seite 27: Nach Dem Betrieb
Kompressor bedienen Bereiten Sie den Kompressor wie ab Seite 21 beschrieben vor. Schließen Sie den Druckminderer (2) durch Drehung gegen den Uhrzeigersinn. Ermitteln Sie den zulässigen Betriebsdruck ihres Endgerätes (Luftpistole, Lackierpistole, Nagler o. Ä.). WARNUNG Explosionsgefahr bei Überschreiten des maximalen Betriebsdrucks. ... -
Seite 28: Kompressor Transportieren Und Lagern
Stellen Sie den Originalkarton nur aufrecht ab, mit der Deckelseite nach oben. Lagern Ölen Sie alle Metallteile des Kompressors dünn mit PREBENA Spezialöl ein. Verpacken Sie den Kompressor im Originalkarton. Lagern Sie den Kompressor bei Zimmertemperatur an einem trockenen und staubgeschützten Ort. -
Seite 29: Kompressor Warten
Kontrollieren Sie den festen Sitz aller Schrauben an Zylinderkopf und Untergestell. Ersetzen Sie das Schmiermittel komplett durch PREBENA Spezialöl Z 200.40. (S. „Ölwechsel“ S. 29) Ölstand prüfen Der Ölstand kann am Ölschauglas (1) oder am Ölmessstab (4) geprüft werden, diese befinden sich am hinteren Ende des Kompressors. -
Seite 30: Keilriemenspannung Prüfen, Einstellen Und Wechseln
Prüfen Sie den Ölstand am Markierungsring (3) oder am Ölmessstab (4). ACHTUNG! Beschädigung des Kompressors durch ungeeignete, verunreinigte oder vermische Schmierstoffe. Verwenden Sie nur Prebena Spezialöl Z200.40 oder PREBENA Leichtlauföl Z200.60 für Temperaturen unter 10°C. Verwenden Sie nie ungeeignetes oder verschmutztes Schmieröl. -
Seite 31: Kondenswasser Ablassen
Kompressor warten Kondenswasser ablassen Kondenswasser aus Druckbehälter ablassen Das Kondenswasser (Kondensat) sammelt sich am Boden des Behälters. Die Menge des sich bildenden Kondensats ist abhängig von der Belastung und der Umgebungstemperatur des Kompressors. Lassen Sie das Kondensat nach jedem Gebrauch ab: ... -
Seite 32: Gehäuse Und Außenflächen Reinigen
Tuch. Leichte Verschmutzung Wischen Sie das Gehäuse des Kompressors mit einem trockenen Tuch ab. Ölen Sie alle Metallteile des Kompressors dünn mit PREBENA Spezialöl ein. Starke Verschmutzung Schließen Sie eine Druckluftpistole (1) am Kompressor an und reinigen Sie alle gerippten Teile mit Druckluft. - Seite 33 Kompressor warten ACHTUNG! Beschädigung des Kompressors durch Fremdkörper in der Ansaugöffnung. Betreiben Sie den Kompressor nicht ohne Luftfilter. Blasen Sie die Ansaugöffnung nicht mit der Ausblaspistole aus. Es können Fremdkörper in die Ansaugöffnung hineinkommen. VIGON 120, VIGON 240, VIGON 300 und PREMO 400 Um den Luftfilter zu reinigen, gehen Sie wie folgt vor: ...
-
Seite 34: Kompressor Prüfung
Kompressor warten AEROTAINER 245 Um den Luftfilter zu reinigen, gehen Sie wie folgt vor: Schrauben Sie den Luftfilter (1) aus dem Anschlussgewinde im Zylinderkopf (2). Ersetzen Sie den gebrauchten Luftfilter (1) durch einen neuen. Schrauben Sie den neuen Luftfilter (1) handfest in das Anschlussgewinde am Zylinderkopf (2). -
Seite 35: Störungen
Wenn Störungen am Kompressor aufgetreten sind, die Sie nicht durch Ölen und Reinigen beheben können, müssen Sie den PREBENA-Service benachrichtigen. Nehmen Sie keine Reparaturarbeiten am Kompressor vor. Stellen Sie sicher, dass alle Störungen des Kompressors durch den PREBENA-Service behoben werden. Störungsübersicht In der folgenden Übersicht sind mögliche Störungen und die erforderlichen Maßnahmen aufgeführt. -
Seite 36: Zubehör Bestellen
Zubehör bestellen Zubehör bestellen Zubehör können Sie beim Hersteller (siehe Seite 37) nachbestellen. Verwenden Sie nur Original-PREBENA- Zubehör oder von PREBENA für den Betrieb des Kompressors zugelassenes Zubehör. Weiteres Zubehör bestellen Alle Typen Art. Nr. Zubehör Z 200.40 PREBENA Spezialöl Z 200.60... -
Seite 37: Herstelleradresse
Nichtbeachtung entfällt die Produkthaftung und somit der Garantieanspruch. Die Garantie erstreckt sich nicht auf Verschleißteile wie z. B. O-Ringe etc. Es steht im Ermessen von PREBENA, die Garantie durch Aus- tausch des fehlerhaften Teils oder Ersatzlieferung vorzunehmen. Weitergehende Ansprüche bestehen nicht. -
Seite 38: Index
Index Index Auspacken 21 Fehlersuche 35 Funktion prüfen 22 Bedienelemente 24, 25 Funktionsweise 18 Bedienen Typ AEROTAINER 245 26 Typ ORKAN 215 26 Garantie 37 Typ PIONEER 282 26 Typ PIONEER 342 26 Geräteübersicht Typ PREMO 400 26 AEROTAINER 245 11 Typ TWINSTAR 450 26 ORKAN 215 10 Typ TWINSTAR 690 26... - Seite 39 Index VIGON 240 8 VIGON 300 9 Motorschutzschalter 19 WORKLINE 100 12 Transport Kurze Strecken 28 Lange Strecken 28 Ölstand prüfen 29 Ziehen 28 Ölwechsel 29 Transportieren Verpacken 28 Transportieren 28 Prüfen Typenschild 20 Drehrichtung 23 Funktion 22 Keilriemenspannung 30 Zustand 22 Unterbrechungen 27 Reinigen...
-
Seite 40: Notizen
Notizen Notizen...
