Originalbetriebsanleitung für die Kompressoren
___________________________________________________________________________________________
PREBENA Wilfried Bornemann GmbH & CO. KG
Seestraße 20 – 26, 63679 Schotten, Germany
Tel.: +49 (0) 60 44 / 96 01-0, Fax: +49 (0) 60 44 / 96 01-820
info@prebena.com,
www.prebena.de
PREBENA
AEROTAINER 245
VIGON 120

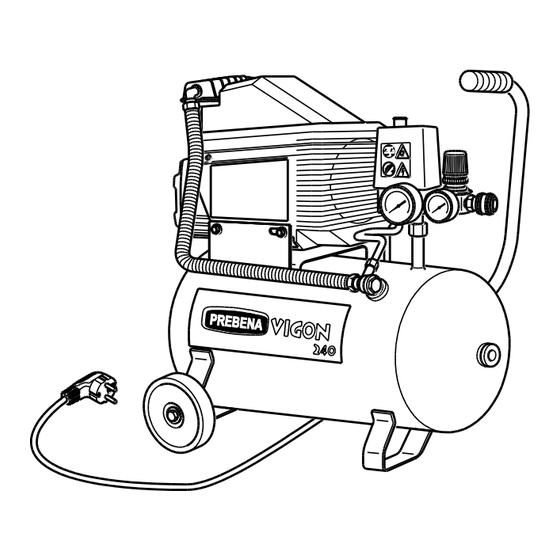

VIGON 240
VIGON 300
WARRIOR 255
WARRIOR 435
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Prebena Vigon 120
Inhaltszusammenfassung für Prebena Vigon 120
- Seite 1 VIGON 240 VIGON 300 WARRIOR 255 WARRIOR 435 ___________________________________________________________________________________________ PREBENA Wilfried Bornemann GmbH & CO. KG Seestraße 20 – 26, 63679 Schotten, Germany Tel.: +49 (0) 60 44 / 96 01-0, Fax: +49 (0) 60 44 / 96 01-820 info@prebena.com, www.prebena.de...
-
Seite 2: Vorwort
bestimmungsgemäßen, sicheren und wirtschaftlichen Betrieb folgender Kompressoren: AEROTAINER 245 VIGON 120 VIGON 240 VIGON 300 WARRIOR 255 WARRIOR 435 In dieser Betriebsanleitung werden Sie kurz Kompressoren genannt. Wir setzen voraus, dass jeder Benutzer des Kompressors über Kenntnisse im Umgang mit druckluftgetriebenen Werkzeugen verfügt. -
Seite 3: Inhaltsverzeichnis
Brandgefahren vermeiden ............................... 6 Beschädigungen des Kompressors vermeiden ........................6 Beschreibung ....................................7 VIGON 120 Geräteübersicht mit Technische Daten ........................ 7 VIGON 240 Geräteübersicht mit Technische Daten, ....................... 8 VIGON 300 Geräteübersicht mit Technische Daten ........................ 9 AEROTAINER 245 Geräteübersicht mit Technische Daten ....................10 TWINSTAR 450 Geräteübersicht mit Technische Daten ....................... -
Seite 4: Gestaltungsmerkmale
Gestaltungsmerkmale Gestaltungsmerkmale Allgemeine Gestaltungsmerkmale Verschiedene Elemente der Betriebsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht unterscheiden, ob es sich um normalen Text, Aufzählungen oder Handlungsschritte handelt. Tipps enthalten zusätzliche Informationen, wie zum Beispiel besondere Angaben zum wirtschaft- ... -
Seite 5: Sicherheit
in medizinischen Anwendungen zur Beatmung. Die PREBENA Wilfried Bornemann GmbH & Co. KG übernimmt keine Haftung für Schäden, die durch bestimmungswidrigen Gebrauch entstehen. Verletzungsgefahren vermeiden Bewahren Sie den Kompressor für Kinder und andere unbefugte Personen unzugänglich auf. -
Seite 6: Explosionsgefahren Vermeiden
Schalten Sie den Kompressor aus, bevor Sie den Netzstecker ziehen. Prüfen Sie, ob Netzspannung und Angaben auf dem Typenschild identisch sind. Öffnen Sie niemals das Gehäuse des Kompressors. Überlassen Sie alle Reparaturarbeiten stets dem qualifiziertem PREBENA Fachpersonal. -
Seite 7: Beschreibung
Beschreibung Beschreibung VIGON 120 Geräteübersicht mit Technische Daten Nr. Erläuterung Zylinderkopf Kompressor-Abdeckung Tragegriff EIN-/AUS-Schalter Druckschalter-Gehäuse Druckminderer Endgeräte-Anschluss ; Schnellkupplung ; Anschlussnippel (regelbar) Manometer für Druck im Luftbehälter Manometer für Arbeitsdruck des Endgerätes 10 Sicherheitsventil 11 Luftbehälter 12 Gummifüße 13 Entwässerungsventil (unter dem Luftbehälter) 14 Luftleitung 15 Entlüftungsrohr... -
Seite 8: Vigon 240 Geräteübersicht Mit Technische Daten
8 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 93 dB (A) WA,1s = 79 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 9: Vigon 300 Geräteübersicht Mit Technische Daten
9 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 95 dB (A) WA,1s = 85 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 10: Aerotainer 245 Geräteübersicht Mit Technische Daten
8 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 95 dB (A) WA,1s = 75 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 11: Warrior 255 Geräteübersicht Mit Technische Daten
Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): LWA,1s = 80 dB (A) L PA = 76 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 12: Warrior 435 Geräteübersicht Mit Technische Daten
10 bar Geräuschkennwerte nach DIN EN ISO 3744 (2000/14/EG): = 80 dB (A) WA,1s = 75 dB (A) Verhältnis Betriebszeit-Stillstand: 65:35 Einsatztemperatur: +5 °C bis +40 °C Min.-Abstand zur Wand: 50 cm Empfohlenes Schmiermittel: PREBENA Spezial-Kompressorenöl Best.-Nr.: 200.40 und Z 200.60... -
Seite 13: Lieferumfang
Beschreibung Lieferumfang VIGON 120 VIGON 240 und AEROTAINER 245, VIGON 300 WARRIOR 255 und Der Kompressor WARRIOR 435 Der Kompressor 1 Luftfilter Der Kompressor 2 Laufräder mit Bolzen 1 Ölverschlussstopfen Betriebsanleitung Betriebsanleitung Befestigungsschrauben ... -
Seite 14: Sicherheitseinrichtungen
Beschreibung Sicherheitseinrichtungen EIN-/AUS-Schalter Die Kompressoren sind mit einem EIN-AUS-Schalter (1) ausgerüstet, der auch als genutzt werden kann. NOT-Halt Stellung I: EIN Stellung 0: AUS Sicherheitsventil Das Sicherheitsventil (2) spricht an, wenn der zulässige Höchstdruck im Luftbehälter um 10 % überschritten wird. Motorschutzschalter Die Kompressoren sind serienmäßig mit einem internen Motorschutzschalter ausgestattet. -
Seite 15: Angaben Im Typenschild
Beschreibung Angaben im Typenschild Das Typenschild ist auf dem Kompressorgehäuse aufgeklebt. Es enthält folgende Angaben: Nr. Erläuterung Typenschild Kompressor Firmenname, Adresse und Herkunftsland CE-Zeichen (Das Produkt entspricht den in der beiliegenden Konformitätserklärung aufgeführten Normen.) Baujahr Typbezeichnung / Typbezeichnung Motor Seriennummer Max. -
Seite 16: Kompressor Vervollständigen
Ist der elektrische Anschluss unbeschädigt? Kratzer im Lack des Gehäuses sind keine Schäden. Schließen Sie einen beschädigten Kompressor nicht an die Stromversorgung an. Lassen Sie einen beschädigten Kompressor durch PREBENA-Fachpersonal instand setzen, bevor Sie ihn in Betrieb nehmen. -
Seite 17: Funktion Ohne Endgerät Prüfen
Beschreibung VORSICHT Beschädigte Druckleitungen können platzen und zu Verletzungen führen. Prüfen Sie den Kompressor und die Druckleitungen vor dem Anschließen auf Schäden. ACHTUNG! Beschädigte Druckleitungen können platzen und zu Sachschäden durch entweichende Druckluft führen. Prüfen Sie den Kompressor und die Druckleitungen vor dem Anschließen auf Schäden. Funktion ohne Endgerät prüfen Um die einwandfreie Funktion des Kompressors sicherzustellen, gehen Sie beim ersten Start wie folgt vor: ... -
Seite 18: Die Bedienelemente
Beschreibung Die Bedienelemente: VIGON 100, VIGON 240 und VIGON 300 Nr. Erläuterung EIN-/AUS-Schalter Druckminderer Manometer für Druck im Luftbehälter Manometer für Arbeitsdruck des Endgeräts Anschlussnippel für Endgerät (einstellbar) AEROTAINER 245 Nr. Erläuterung EIN-/AUS-Schalter Druckminderer Manometer für Druck im Luftbehälter Manometer für Arbeitsdruck des Endgeräts Anschlussnippel für Endgerät (einstellbar) Anschlussnippel für Endgerät (Kesseldruck) WARRIOR 255 und WARRIOR 435... -
Seite 19: Kompressor Bedienen
Verschüttetes Kondensat mit einem Bindemittel binden. Gebundenes Kondensat mit Lappen aufnehmen. Lappen entsprechend der am Einsatzort geltenden gesetzlichen Vorschriften entsorgen. Kompressor bedienen Um den Kompressor zu bedienen, gehen Sie wie folgt vor: VIGON 120 VIGON 240 AEROTAINER 245 VIGON 300 WARRIOR 255... -
Seite 20: Nach Dem Betrieb
Beschreibung Bereiten Sie den Kompressor wie ab Seite 15 beschrieben vor. Schließen Sie den Druckminderer (2) durch Drehung gegen den Uhrzeigersinn. Ermitteln Sie den zulässigen Betriebsdruck ihres Endgerätes (Luftpistole, Lackierpistole, Nagler o. Ä.). WARNUNG Explosionsgefahr bei Überschreiten des maximalen Betriebsdrucks. ... -
Seite 21: Kompressor Transportieren Und Lagern
Stellen Sie den Originalkarton nur aufrecht ab, mit der Deckelseite nach oben. Lagern Ölen Sie alle Metallteile des Kompressors dünn mit PREBENA Spezialöl ein. Verpacken Sie den Kompressor im Originalkarton. Lagern Sie den Kompressor bei Zimmertemperatur an einem trockenen und staubgeschützten Ort. -
Seite 22: Kompressor Warten
Kompressor warten Kompressor warten Um den Kompressor stets in einwandfreiem Zustand zu halten, sind einige, periodische Wartungsarbeiten erforderlich. Der Kompressor darf nur von Personen gewartet werden, die über die dazu notwendigen Kenntnisse, Fähigkeiten und Erfahrungen verfügen. Alle hier nicht beschriebenen Arbeiten dürfen nur durch den Kundendienst des Herstellers oder beim Hersteller durchgeführt werden. -
Seite 23: Kondenswasser Ablassen
Prüfen Sie den Ölstand am Markierungsring (3) oder am Ölmessstab (4). ACHTUNG! Beschädigung des Kompressors durch ungeeignete, verunreinigte oder vermische Schmierstoffe. Verwenden Sie nur Prebena Spezialöl Z200.40 oder PREBENA Leichtlauföl Z200.60 für Temperaturen unter 10°C. Verwenden Sie nie ungeeignetes oder verschmutztes Schmieröl. -
Seite 24: Gehäuse Und Außenflächen Reinigen
Tuch. Leichte Verschmutzung Wischen Sie das Gehäuse des Kompressors mit einem trockenen Tuch ab. Ölen Sie alle Metallteile des Kompressors dünn mit PREBENA Spezialöl ein. Starke Verschmutzung Schließen Sie eine Druckluftpistole (1) am Kompressor an und reinigen Sie alle gerippten Teile mit Druckluft. -
Seite 25: Kompressor Prüfung
Kompressor warten AEROTAINER 245 Um den Luftfilter zu reinigen, gehen Sie wie folgt vor: Schrauben Sie den Luftfilter (1) aus dem Anschlussgewinde im Zylinderkopf (2). Ersetzen Sie den gebrauchten Luftfilter (1) durch einen neuen. Schrauben Sie den neuen Luftfilter (1) handfest in das Anschlussgewinde am Zylinderkopf (2). -
Seite 26: Störungen
Wenn Störungen am Kompressor aufgetreten sind, die Sie nicht durch Ölen und Reinigen beheben können, müssen Sie den PREBENA-Service benachrichtigen. Nehmen Sie keine Reparaturarbeiten am Kompressor vor. Stellen Sie sicher, dass alle Störungen des Kompressors durch den PREBENA-Service behoben werden. Störungsübersicht In der folgenden Übersicht sind mögliche Störungen und die erforderlichen Maßnahmen aufgeführt. -
Seite 27: Zubehör Bestellen
Zubehör bestellen Zubehör bestellen Zubehör können Sie beim Hersteller (siehe Seite 28) nachbestellen. Verwenden Sie nur Original-PREBENA- Zubehör oder von PREBENA für den Betrieb des Kompressors zugelassenes Zubehör. Weiteres Zubehör bestellen Alle Typen Art. Nr. Zubehör Z 200.40 PREBENA Spezialöl Z 200.60... -
Seite 28: Herstelleradresse
Nichtbeachtung entfällt die Produkthaftung und somit der Garantieanspruch. Die Garantie erstreckt sich nicht auf Verschleißteile wie z. B. O-Ringe etc. Es steht im Ermessen von PREBENA, die Garantie durch Aus- tausch des fehlerhaften Teils oder Ersatzlieferung vorzunehmen. Weitergehende Ansprüche bestehen nicht. -
Seite 29: Index
Index Index TWINSTAR 690 12 VIGON 120 7 Auspacken 15 VIGON 240 8 VIGON 300 9 Gestaltungsmerkmale 4 Bedienelemente 18 Bedienen Typ AEROTAINER 245 19 Herstelleradresse 28 Typ PREMO 400 19 Hinweisschilder 14 Typ WORKLINE 100 19 Beschädigungen Vermeiden 6... - Seite 30 Technische Daten AEROTAINER 245 10 PREMO 400 10 Wartung 22 TWINSTAR 450 11 TWINSTAR 690 12 Erste Wartung 22 VIGON 120 7 Kondenswasser aus Druckbehälter ablassen VIGON 240 8 Luftfilter reinigen 24 VIGON 300 9 Ölstand prüfen 22 Transport Ölwechsel 22...
-
