commeo Multi Send
www.selve.de
D
Kurzanleitung . . . . . . . . . . . . . . . . . . . . . . . . Seite 2
Bitte bewahren Sie die Anleitung auf!
Quick start guide . . . . . . . . . . . . . . . . . . . . . Page 7
GB
Keep these instructions in a safe place!
Guide de démarrage rapide . . . . . . . . . . . Page 12
F
Prière de conserver cette notice !
Snelstartgids . . . . . . . . . . . . . . . . . . . . . . . . Blz . 17
NL
Deze handleiding zorgvuldig bewaren!
Przewodnik szybkiego uruchomienia . . Strona 22
PL
Proszę zachować instrukcję!
commeo
Inhaltsverzeichnis
Verwandte Anleitungen für Selve commeo Multi Send
Inhaltszusammenfassung für Selve commeo Multi Send

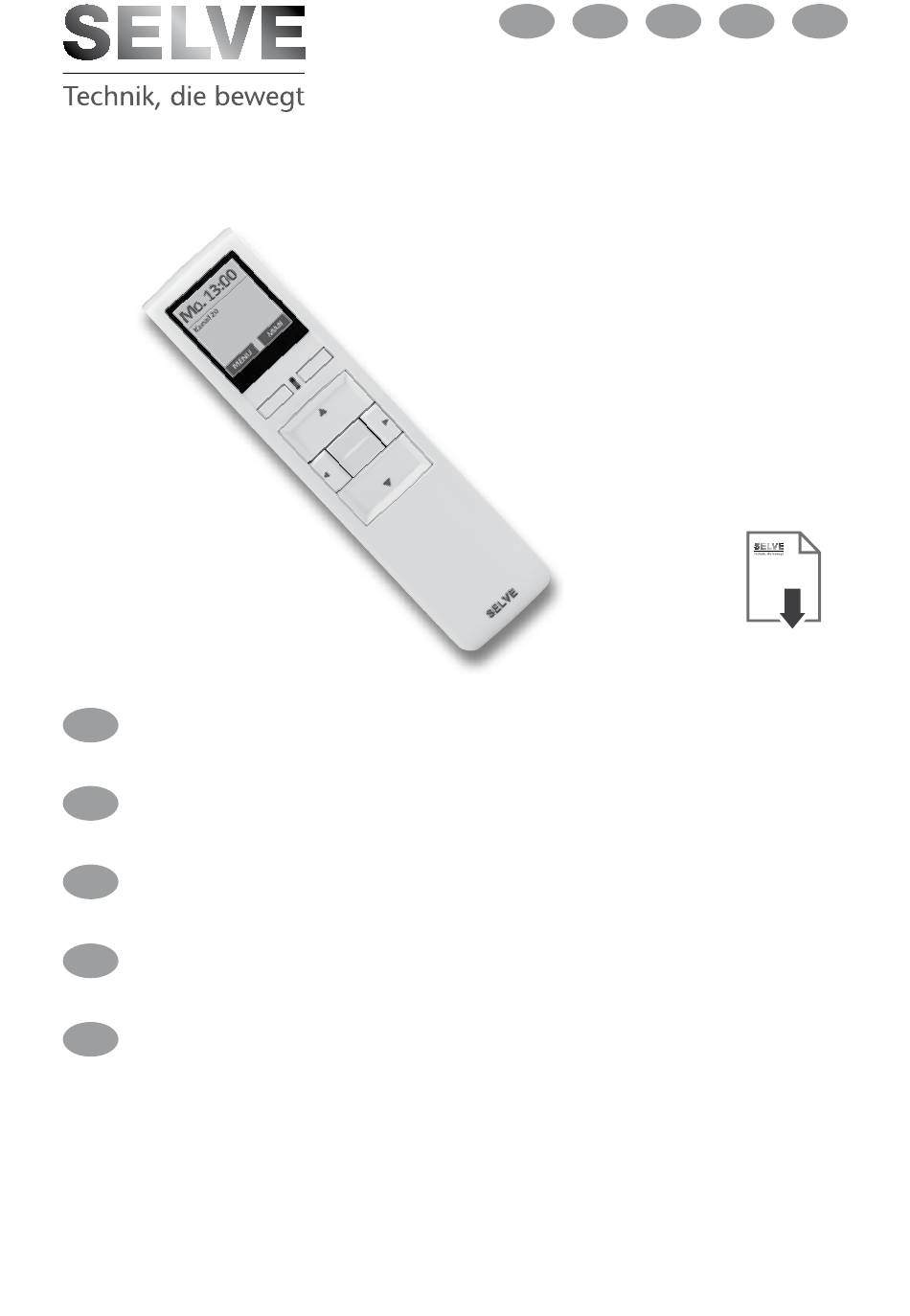

- Seite 1 Multi Send www.selve.de Kurzanleitung . . . . . . . . . . . . . . . . . . . . . . . . Seite 2 Bitte bewahren Sie die Anleitung auf! Quick start guide .
- Seite 2 Sicherheitshinweise/Gerätebeschreibung Weitere ausführliche Informationen zum Bedienen des Gerätes finden Sie in der Betriebsanleitung commeo Multi Send auf www.selve.de 1. Sicherheitshinweise • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte SELVE-Originalteile. • Personen aus dem Fahrbereich der Anlagen fernhalten. Warnung! • Kinder von Steuerungen fernhalten. • Landesspezifische Bestimmungen beachten. • Verbrauchte Batterien fachgerecht entsorgen. • Batterien nur durch identischen Typ (LR 03; AAA) ersetzen. • W ird die Anlage durch ein oder mehrere Geräte gesteuert, muss der Fahrbereich der Anlage während des Betriebes einsehbar sein. • Gerät enthält verschluckbare Kleinteile. 2. Gerätebeschreibung Beschreibung des commeo Multi Send 1 Display 2 Display-Taste rechts...
-
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung 3. Bestimmungsgemäße Verwendung Der commeo Multi Send darf nur für die Ansteuerung von Rollladen- und Sonnenschutz- anlagen verwendet werden. • F unkanlagen dürfen nicht in Bereichen mit erhöhtem Störungsrisiko betrieben wer- den (z. B. Krankenhäuser, Flughäfen). • D ie Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine Funktions- störung im Handsender oder Empfänger keine Gefahr für Personen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt ist. • D er Betreiber genießt keinerlei Schutz vor Störungen durch andere Fernmelde- anlagen und Endeinrichtungen, auch nicht durch Funkanlagen, die ordnungsgemäß im gleichen Frequenzbereich betrieben werden. • A chten Sie darauf, dass die Steuerung nicht im Bereich metallischer Flächen oder magnetischer Felder installiert und betrieben wird. Metallische Flächen oder Glas- scheiben mit Metallbeschichtung, die innerhalb der Funkstrecke liegen, können die... - Seite 4 Inbetriebnahme 4. Inbetriebnahme Erste Schritte um Sprache, Standort und Datum/Uhrzeit einzustellen: Drücken Sie die STOPP-Taste um den commeo Multi Send in Betrieb zu nehmen. Das Menü Sprache wird angezeigt. Stellen Sie mit den Tasten und die gewünschte Sprache ein. Bestätigen Sie die Eingabe mit der Taste Das Menü Standort wird angezeigt. Stellen Sie nächstgelegene Stadt in der Städteauswahl mit den Tasten oder ein. Ist diese Einstellung nicht genau genug, gehen Sie mit den Tasten und auf die Einstellung für den Längen- und Breiten g rad. Die Einstellung der Werte erfolgt mit den Tasten und . Eine Einstellung der Zeitzone ist normalerweise nicht notwendig. Bestätigen Sie die Eingabe mit der Taste Das Menü Datum/Uhrzeit wird angezeigt. Die Einstellungen für das Menü Datum/Uhrzeit sind vom Werk voreingestellt. Ist die Einstellung falsch, gehen Sie mit den Tasten und auf die Einstellungen. Die Einstellung der Werte erfolgt mit den Tasten und . Bestätigen Sie die Eingabe mit der Taste Der commeo Multi Send springt in den Betriebsmodus.
- Seite 5 USB-Anschluss/Batteriewechsel 5. USB-Anschluss Über den USB-Anschluss haben Sie die Möglichkeit die Programmierung des commeo Multi Send über die kostenlose SELVE Software commeo Multi Send Konfigurations tool vorzunehmen. Nähere Informationen sowie die Software selbst finden Sie auf der SELVE Homepage www.selve.de Hinweis: Der USB-Anschluss kann nicht genutzt werden um den commeo Multi Send mit Strom zu versorgen oder die Batterien zu laden. Schließen Sie den commeo Multi Send nicht dauerhaft an den USB an, da dieser dann nicht in den Energiesparmodus geht und die Batterien sehr schnell verbraucht. Nicht alle USB-Kabel eignen sich zur Datenübertragung und sind nur USB-Ladekabel. Reine USB-Ladekabel können nicht für die Software verwendet werden und die Anzeige in der Software geht nicht auf Online. 6. Batteriewechsel Wenn das Batteriesymbol im Display auftaucht, sollten Sie die Batterien wechseln. Der commeo Multi Send kann noch weiter verwendet werden. Wird das große durch- gestrichene Batteriesymbol angezeigt, sind die Batterien soweit verbraucht, dass keine Funktion mehr möglich ist. 1. L ösen Sie die Schraube und ziehen Sie die Klammer ab.
-
Seite 6: D Technische Daten/Konformitätserklärung
8. Technische Daten Nennspannung: 3 V DC Batterietyp: LR 03 (AAA), 1,5 V Alkali-Batterien Schutzart: IP 20 Zulässige Umgebungstemperatur: -10 bis +55 °C Funkfrequenz: 868,1 und 868,3 MHz Max. Sendeleistung: 10 mW Die maximale Funkreichweite beträgt im Gebäude bis zu 25 m und im freien Feld bis zu 350 m. Es können pro Kanal bis zu 32 Empfänger und pro Sender bis zu 64 Empfänger einge- lernt werden. Technische Änderungen vorbehalten. 9. Allgemeine Konformitätserklärung Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der commeo Multi Send in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung ist ein- sehbar unter www.selve.de. 10. SELVE-Service-Hotline • Hotline: Telefon 02351 925-299 • D ownload der Bedienungsanleitungen unter www.selve.de oder QR-scan... - Seite 28 SELVE GmbH & Co. KG Werdohler Landstraße 286 D-58513 Lüdenscheid Tel.: +49 2351 925-299 Fax: +49 2351 925-111 Internet: www.selve.de E-Mail: info@selve.de...
