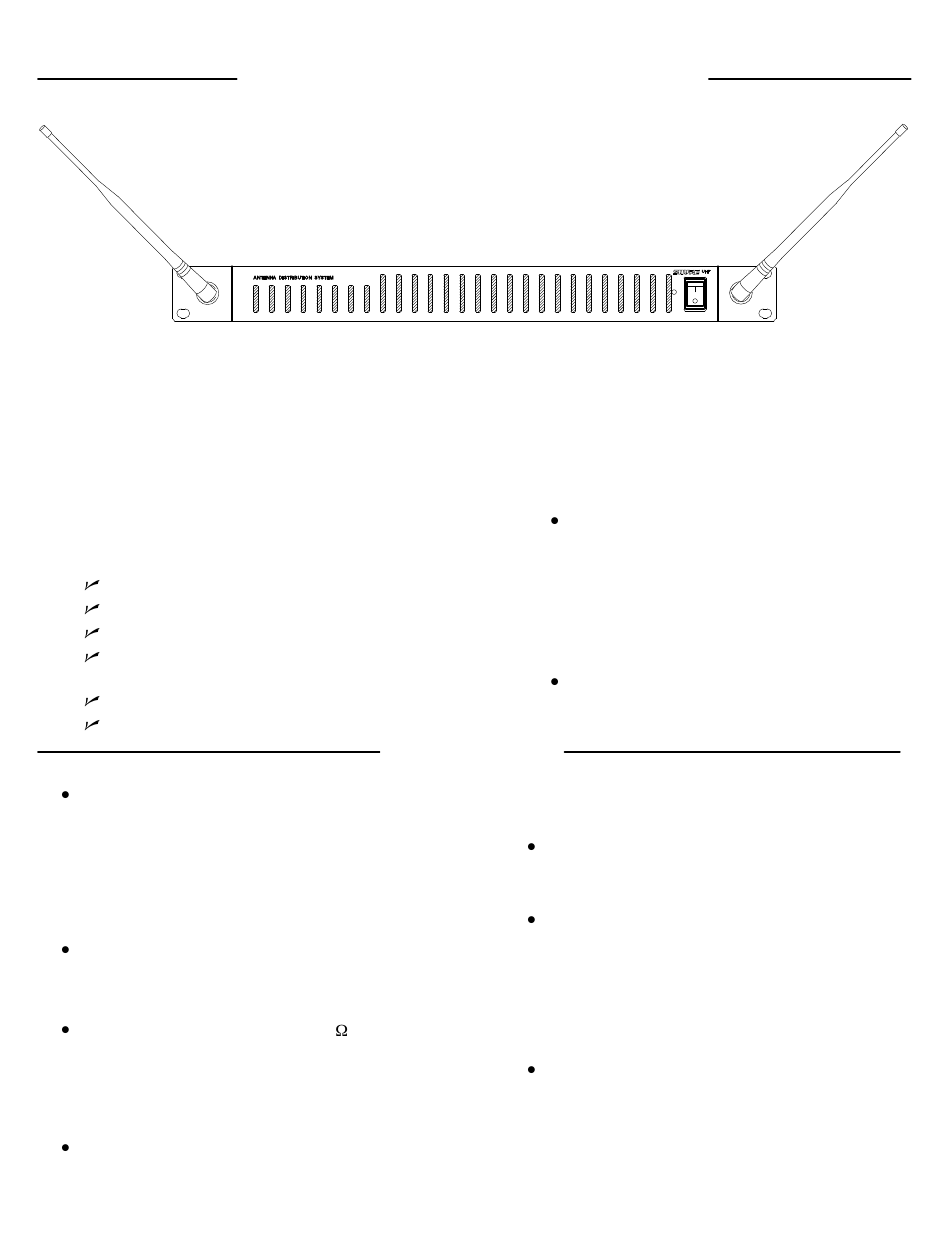

Das Shure Modell UA840 ist ein verstärktes UHF–An-
tennenverteilersystem zur Erweiterung eines drahtlosen
Mikrophonsystems durch Aufspalten eines Antennen-
paars auf mehrere Empfänger. Darüber hinaus verstärkt
es HF–Signale, um die Durchgangsdämpfung auszuglei-
chen, die durch das Aufspalten des Signalsauf mehrere
Ausgänge verursacht wird. Mit dem UA840–System kön-
nen bis zu vier Empfänger dieselben Antennen benutzen.
Ein KASKADEN–Anschluß ermöglicht den Anschluß an
einen fünften Empfänger oder ein zweites UA840–Sy-
stem.
Jedes System enthält die folgenden Komponenten:
UA840 Antennenverteilersystem
Befestigungsteile für Rackmontage
Befestigungsteile für Oberflächenmontage
Antennen und Befestigungsteile für Frontmo
tage
45 cm Netzverbindungskabel
Netzkabel
Erweiterungsfähig. Das UA840 UHF–Antennen-
verteilersystem ist für große, drahtlose UHF–Syste-
me vorgesehen. Mit jeder Einheit können bis zu vier
drahtlose Empfänger an dasselbe Antennenpaar an-
geschlossen werden; darüber hinaus ermöglichen
die Kaskadenanschlüsse den Anschluß von bis zu
fünf weiteren UA840, so daß insgesamt bis zu 20
drahtlose UHF–Empfänger verfügbar sind.
Kompatibel. Das UA840–System ist mit allen draht-
losen Mikrofonempfängern mit einem Betriebsbe-
reich von 782 bis 810 MHz (854–863 MHz, U.K.)
kompatibel.
KASKADEN–Anschlüsse. Zwei 50
denanschlüsse für Antennen ermöglichen den An-
schluß einer weiteren UA840–Einheit oder eines
fünften drahtlosen Empfängers. Ein großes, drahtlo-
ses System kann dadurch mit einem einzigen Anten-
nenpaar betrieben werden.
Netzausgangsbuchsen. Bis zu fünf
können über Ausgangsbuchsen durch Verkettung an
ANTENNENVERTEILERSYSTEM MODELL UA840
SYSTEMMERKMALE
BNC–Kaska-
Empfänger
Das Shure Modell UA840 wurde entwickelt, um maxima-
le Empfindlichkeit und Signalverarbeitung zu gewährlei-
sten. Das System bietet den breitesten Funkbereich für die
größtmögliche Anzahl von drahtlosen Empfängern. Zur
optimalen Nutzung des Systems beachten Sie bei der In-
stallation bitte die folgenden Richtlinien:
Bei langen Kabelstrecken für separat montierte
Antennen verwenden Sie das UA830 Fernakti-
vantennen–Kit und das Shure Fernantennen–
Verlängerungskabel (RG–8/X oder gleichwertig),
Modell UA825 bzw. UA850, die eine niedrige
Dämpfung bei UHF–Betriebsfrequenzen aufwei-
sen.
Bei Verwendung mehrerer Sender stellen Sie die-
se in mehr als 3 m Entfernung von den Empfang-
santennen auf.
einen einzigen Netzanschluß angeschlossen wer-
den.
Niedriger Rausch– und Intermodulationsfaktor.
Das UA840 behält saubere Signale mit geringer Ver-
zerrung bei.
Durchgangsdämpfungsausgleich. Wenn ein Si-
gnal auf mehrere Ausgänge verteilt wird, kommt es
zu einem Absinken der Signalstärke, das mit Durch-
gangsdämpfung bezeichnet wird. Das UA840 ver-
stärkt Signale, um dieses Phänomen auszugleichen
und sorgt dafür, daß die Empfänger ein starkes Si-
gnal erhalten.
Vorderseitige Antennenmontage. Das UA840 wird
mit Befestigungsteilen für die vorderseitige Montage
der Antennen geliefert. Dadurch wird die Interferenz
mit Kabeln, die bei Montage der Antennen an der
Rückseite der Einheit vorliegt, weitgehend ausge-
schaltet.
