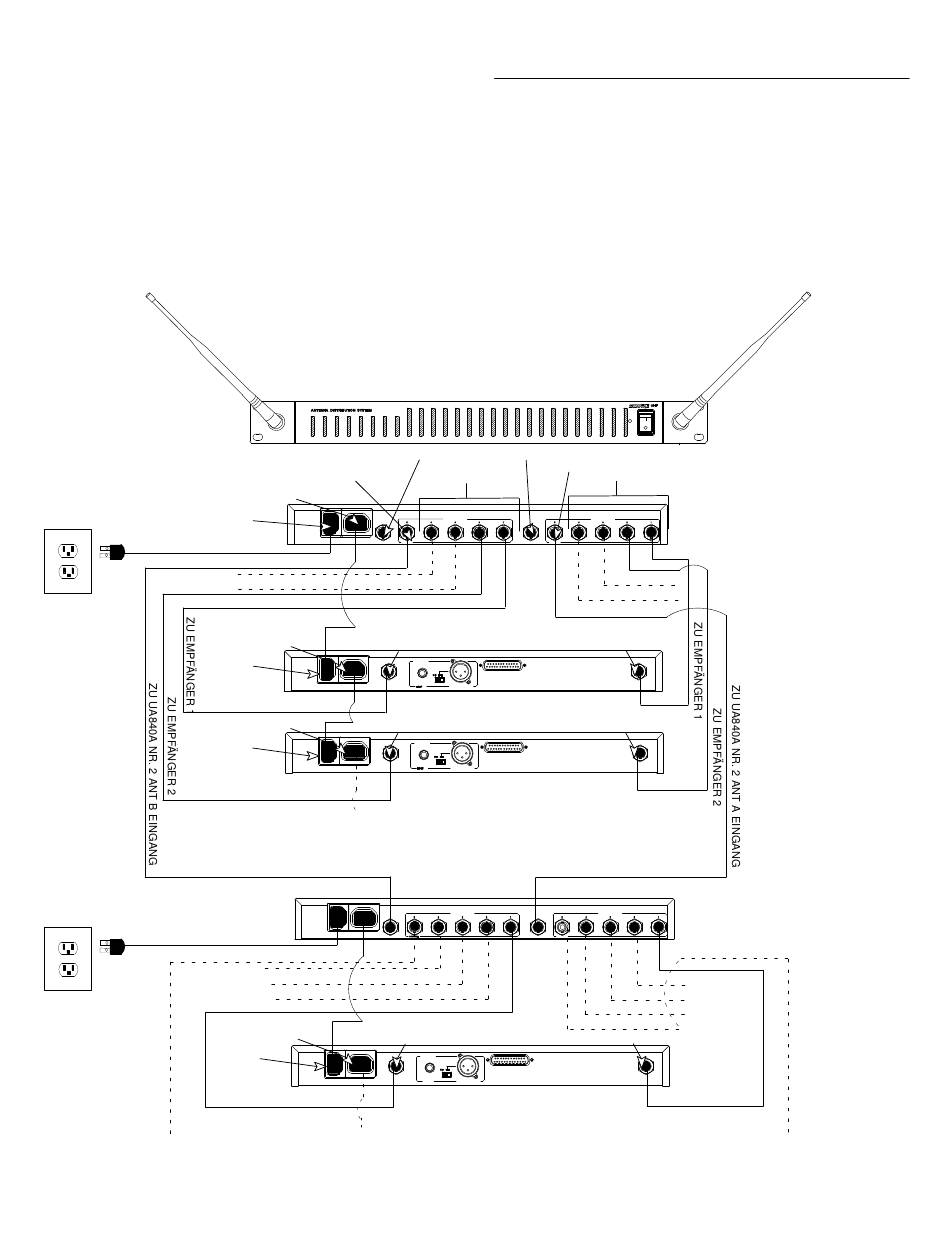

Anordnung mit mehreren UA840 (Abbildung 9)
1. Die KASKADEN–Anschlüsse (Anschluß 5) für den HF–
AUSGANG, Kanäle A und B, eines UA840 an den AN-
TENNENEINGANG, Kanäle A und B, eines zweiten
UA840 anschließen.
2. Gegebenenfalls weitere Geräte auf die gleiche Weise
anschließen.
3. Zur Verkettung der Einheiten über NETZVERBIN-
DUNGSKABEL, die NETZAUSGANGSBUCHSE des
UA840 an den NETZANSCHLUß eines Empfängers
anschließen. Die restlichen Empfänger in ähnlicher
Weise anschließen. Den NETZANSCHLUß des Gerätes
UA840
VORDERSEITE
STROMAUSGANG
UA840
STROMEINGANG
RÜCKSEITE
ZUR STROMVERSORGUNG
ZU DEN EMPFÄNGERN
STROMAUSGANG
STROMEINGANG
STROMAUSGANG
STROMEINGANG
UA840 #2
ZUR STROMVERSORGUNG
ZU UA840 NR. 3
ANT B EINGANG
ANT B EINGANG
KASKADE B
ANT B EINGANG
ANT B EINGANG
ZU STROMAUSGANG
ZU DEN
EMPFÄNGERN
STROMAUSGANG ANT B EINGANG
STROMEINGANG
ZU STROMAUSGANG
ANORDNUNG MIT MEHREREN UA840A
an eine Stromquelle anschließen.
WARNUNG: Wenn zusätzliche UA840–Geräte zu ei-
nem System
UA840–Gerät an einen separate Spannungsquelle an-
geschlossen werden. Maximal fünf Empfänger dürfen
von einem einzigen UA840–Gerät mit Strom versorgt
werden. Bei Verkettung mehrerer UA840–Geräte über
NETZAUSGANGSBUCHSEN würde eine einzelne
Spannungsquelle überlastet werden, was unter Um-
ständen zu einer Beschädigung der Geräte führt.
ANT A EINGANG IN
KASKADE A
ANT B AUSGÄNGE ANT A AUSGÄNGE
ZU DEN EMPFÄNGERN
EMPFÄNGER 1 ANT A EINGANG IN
EMPFÄNGER 2 ANT A EINGANG IN
EMPFÄNGER 1 ANT A EINGANG IN
