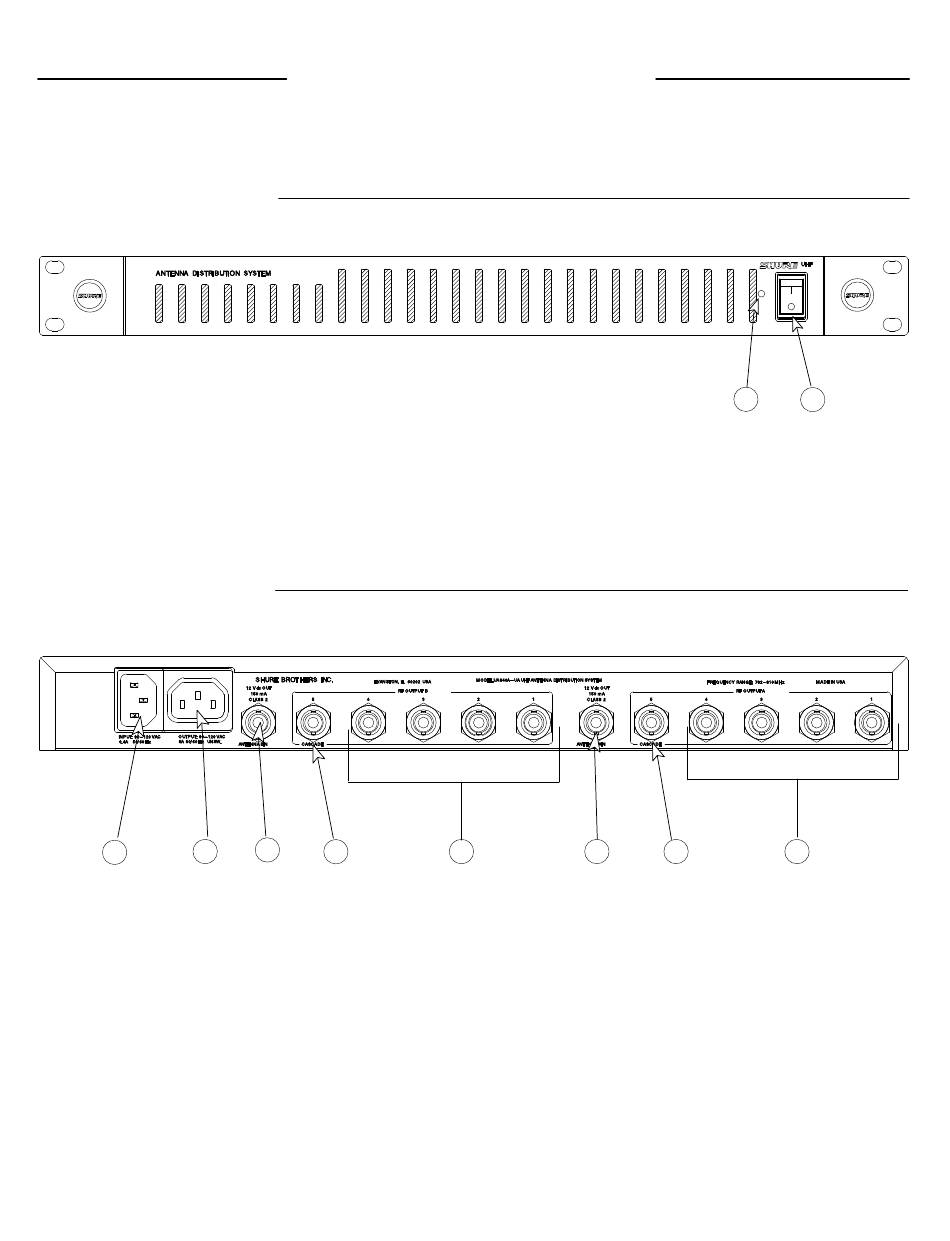

Frontplatte (Abbildung 1)
1. Netzschalter
Rückwand (Abbildung 2)
1
2
1. NETZANSCHLUß
2. NETZAUSGANGSBUCHSEN: Jede UA840– Einheit
verfügt über einen Stromausgangsanschluß zur Ver-
kettung von bis zu fünf Shure Modell U4 UHF Diversity
Einzel– oder Doppelempfängern an eine einzige
Stromquelle.
3. ANTENNENEINGANGS–Anschlüsse, Kanal A und
B.
BEDIENELEMENTE UND ANSCHLÜSSE
FRONTPLATTE
ABBILDUNG 1
3
4
RÜCKWAND
ABBILDUNG 2
2. Power–LED
3
5
4. HF–KASKADEN–Anschlüsse
luß), Kanal A und B. Für den Anschluß der Antenne-
nausgänge an einen fünften Empfänger oder an weit-
ere UA840, so daß zusätzliche drahtlose Empfänger
angeschlossen werden können.
5. HF–AUSGANG–Anschlüsse, Kanal A und B.
Anschlüsse für bis zu vier drahtlose Empfänger.
