Das Shure Modell UA845 ist ein verstärktes UHF-Antennenverteil-
ersystem für die Erweiterung eines drahtlosen Mikrofonsystems durch
Aufteilung eines Antennenpaars auf mehrere Drahtlosempfänger vom
Typ Shure U4 oder Shure UC4. Es verstärkt auch HF-Signale, um die
Einfügungsdämpfung aufgrund der Aufteilung des Signalstroms auf
mehrere Ausgangsanschlüsse auszugleichen. Jedes UA845 ermögli-
cht bis zu vier Empfängern den Einsatz der gleichen Antennen. CAS-
CADE-Stecker ermöglichen Anschlüsse an einen fünften Empfänger
oder ein zweites UA845. Es sind auch Netzanschlüsse für die Versor-
gung von Shure UHF- und UC-Drahtlossystemen vorgesehen.
Jedes System verfügt über die folgenden Teile:
✓ Antennenverteilersystem UA845
✓ Befestigungsteile für die Rack-Montage
✓ Befestigungsteile für die Montage auf Tischflächen
✓ Befestigungsteile für die Montage an der Vorderseite
✓ 45 cm AUSGANG-Netzkabel

SYSTEMTECHNISCHE EIGENSCHAFTEN

• Erweiterungsfähig.
UA845 ist für große UHF-Drahtlossysteme vorgesehen.
Jede Einheit ermöglicht bis zu vier Empfängern den Einsatz
der gleichen zwei Antennen, und die CASCADE-Anschlüsse
ermöglichen den Anschluß an einen fünften Empfänger oder
ein zweites UA845.
• Kompatibel. Das UA845 ist mit allen Drahtlosmikrofon-
Empfängern von Shure kompatibel, die innerhalb eines kom-
patiblen Frequenzbereichs betrieben werden (siehe UHF-
Trägerfrequenzbereiche im Abschnitt Technische Daten).
• CASCADE-Anschlüsse. Zwei 50 W BNC-Antennen-CAS-
CADE-Anschlüsse ermöglichen den Anschluß einer zusätzli-
chen UA845-Einheit
Empfängers. Ein großes Drahtlossystem kann mit einem ein-
zigen Antennenpaar betrieben werden.
• Netz-AUSGANG- und AUS-Steckverbinder. An den Netz-

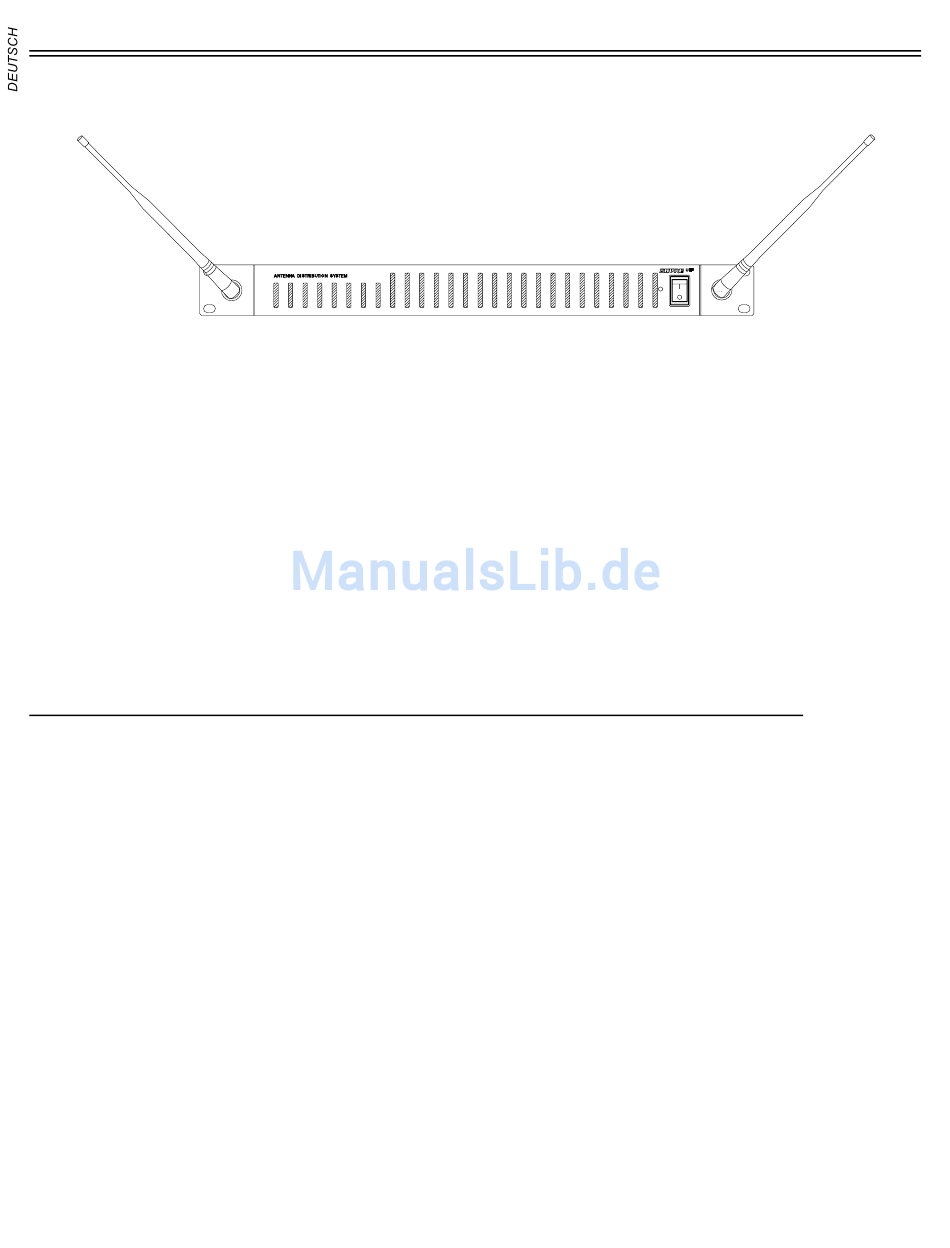

ANTENNENVERTEILERSYSTEM MODELL UA845

Das UHF-Antennenverteilersystem
oder eines fünften drahtlosen

Deutsch

✓ Netzkabel
✓ Antennenkabel für die Empfängeranschlüsse
✓ Gleichstromkabel für Empfängeranschlüsse an Gleich-
stromstecker von UC-Empfängern.
Das Shure Modell UA845 wurde zur Sicherstellung maximaler
Empfindlichkeit und Signalverarbeitungsfähigkeiten entwickelt und bi-
etet den breitest-möglichen Funkwellenbereich für die größtmögliche
Anzahl von Drahtlosempfängern. Um dieses System optimal auszu-
nutzen, sind die folgenden Richtlinien zu befolgen:
• Wenn lange Kabelstrecken für enfernt montierte Antennen
benutzt werden, AntennenzwischenVerstärker UA830 und
die Fernantennen-Verlängerungskabel Shure Modell UA825
oder UA850 (RG-8/X oder gleichwertig) benutzt werden, die
bei UHF-Betriebsfrequenzen geringe Verluste aufweisen.
• Mehrere Empfänger müssen mehr als 3 m von den Emp-
fangsantennen entfernt aufgestellt werden.
AUSGANG-Steckverbindern
Empfänger prioritätisch verkettet und durch eine einzelne
Stromquelle versorgt werden. An den 12 V AUS-Gleich-
stromsteckverbindern können bis zu (4) UC4-Empfänger
vom UA845 versorgt werden.
• Geringe Rausch- und Intermodulationsverzerrung. Das
UA845 behält saubere Signale bei minimaler Verzerrung bei.
• Einfügungsdämpfungsausgleich. Wenn ein Signal auf
mehrere Ausgänge verteilt wird, kommt es zu einem Ab-
sinken der Signalstärke. Das UA845 verstärkt Signale, um
dies auszugleichen, und sorgt dafür, daß die Empfänger ein
starkes Signal erhalten.
• Antennenmontage auf der Vorderseite. Das UA845 wird
mit Befestigungsteilen zur Antennenmontage auf der
Vorderseite geliefert, sofern dies erwünscht ist.
20
können bis zu (5) U4-
