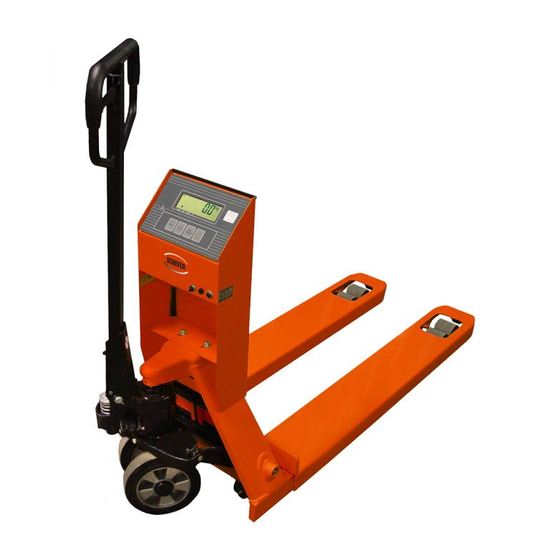

Original-Betriebs- und Wartungsanleitung Gabelhubwagen mit Waage Gabelhubwagen mit Waage Typ PRIMUS Original-Betriebs- und Wartungsanleitung Für Gabelhubwagen mit Waage Typ PRIMUS TYP 1101087WE GHW-Primus mit Waage www.schefer-deutschland.de 02/2019...
Dokument aufzubewahren! gebundenen Lastaufnahme und Transport sowie zur statischen Verwiegung eingesetzt werden. Beim Empfang sollte der Gabelhubwagen Primus mit Er ist nicht geeignet für Anwendungen in explosionsgefährdeten Waage auf Transportschäden überprüft werden. Räumen und ungeeignet für den Einsatz in aggressiver Schadhafte Gabelhubwagen mit Waage dürfen nicht in...
Original-Betriebs- und Wartungsanleitung Gabelhubwagen mit Waage Unfallverhütungsvorschriften Gefahren erkennen und vermeiden können. Der Betrieb ist nur auf ebenem und befestigtem Boden Der Gabelhubwagen mit Waage darf nur bestimmungs- und zulässig. ordnungsgemäß verwendet und zu betrieben werden. Das Anheben der Last muss langsam und stetig erfolgen. Schnelle oder unstetige Lastaufnahme führt zu dynamischen Es sind jeweils die im Einsatzland gültigen Vorschriften Lastspitzen, die zur Überlastung, Beschädigung, bis hin zur...
Original-Betriebs- und Wartungsanleitung Gabelhubwagen mit Waage Funktionsbeschreibung Lastverteilung Der Gabelhubwagen mit Waage ist als handhydraulisches Die Last muss gleichmäßig verteilt auf beide Gabelholme Gerät ausgeführt. Die Last wird durch Betätigen des Pump- aufgenommen werden (siehe Grafiken). hebels (siehe Grafik) gehoben. Durch Lenk- und Lastrollen aus Polyurethan, kann die Last Fahren mit Last leicht transportiert werden.
Original-Betriebs- und Wartungsanleitung Gabelhubwagen mit Waage Abmessungen und technische Daten TYP 1101087WE Artikel 1101087WE Tragfähigkeit 2200 Gabelhöhe min. Lenkrollen 200 x 50 G Gabelrollen tandem 80 x 70 P Gabelbreite Gabelweite Gabellänge 1155 Gewicht Deichselhöhe max. 1200 Gesamtlänge 1570 G = Gummi, P = Polyurethan Waage Technische Daten der Waage Waage...
Teile unverzüglich auswechseln lassen. Hydrauliköl wechseln. Typenschild auf Lesbarkeit prüfen. Sachkundigenprüfung durchführen lassen. * ) *) z.B. durch den Schefer Kundendienst Die Lebensdauer des Gabelhubwagens mit Waage ist begrenzt, verschlissene Teile müssen rechtzeitig erneuert werden. Betriebsstoffe / Schmierstoffempfehlung Hydrauliköl: HLP-DIN 51524 T2 ISO VG46...
Original-Betriebs- und Wartungsanleitung Gabelhubwagen mit Waage Betriebsstörungen und deren Ursachen Hydraulische Anlage Störung Ursache Beseitigung Ablasshebel an der Deichsel steht in Ablasshebel in Pumpstellung bringen. Gerät hebt nicht, Fahrstellung. Pumpe arbeitet nicht. Zu wenig Öl im Tank. Öl nachfüllen (bei abgesenkter Gabel). Last zu schwer, Druckbegrenzungs- Last verringern.
Original-Betriebs- und Wartungsanleitung Gabelhubwagen mit Waage Bedienung der Waage Wiegeeinheit Die Wiegeeinheit besteht aus der Elektronikeinheit und einer Display-Tastatur-Kombieinheit. Die Display-Tastatur- Kombieinheit besteht aus einer einzeiligen LCD-Anzeige und einer integrierten Tastatur mit vier Tasten. Feuchtigkeit meiden. Display 1 Ein / Ausschalter 2 Sicherung 3 Anschluss Ladegerät 4 Taste Waage auf Null stellen...
Seite 10
Original-Betriebs- und Wartungsanleitung Gabelhubwagen mit Waage Bedienung der Waage Bedienung Palette / Behälter tarieren Die Waage wird durch Drücken auf die Taste 1 Um die Waage bei angehobener Palette / Behälter zu am Waagengehäuse eingeschaltet, bzw. ausgeschaltet. tarieren, also auf „Null“ zu setzen die, Taste „Tarieren“ drücken.
Original-Betriebs- und Wartungsanleitung Gabelhubwagen mit Waage Bedienung der Waage Notizen Anzeigen des Brutto / Nettogewichtes Mit der Taste NET/GROSS wird das Netto- bzw. das Bruttogewicht angezeigt. Durch die Symbolanzeige NET oder GROSS können Sie ablesen, welche Ge- wichtsanzeige erscheint. Nach dem Umschalten auf den Bruttowert (GROSS)sind alle anderen Tasten blockiert.
Original-Betriebs- und Wartungsanleitung Gabelhubwagen mit Waage EG-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG Hiermit erklären wir, dass Gabelhubwagen GHW-Primus mit Waage TYP 1101087WE, zum Wiegen, Heben, Senken und Verfahren von Lasten auf ebenem, befestigtem Boden in der jeweils gelieferten Ausführung folgenden einschlägigen Bestimmungen entspricht: EG-Maschinenrichtlinie 2006/42/EG...
