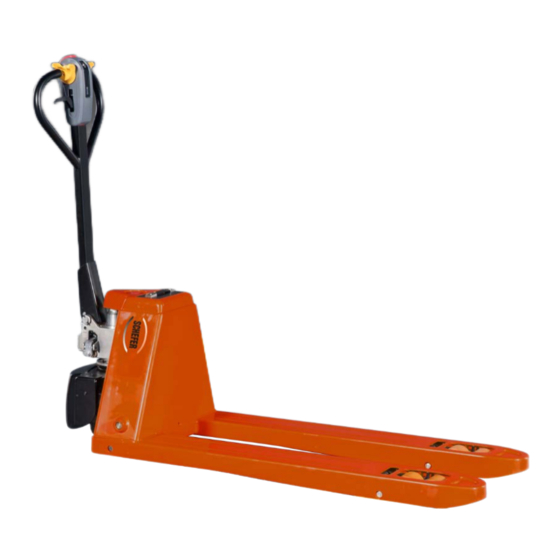

- Seite 1 FÖRDERGERÄTE Lasten intelligent bewegen HEBEZEUGE Betriebs- und Wartungsanleitung für Elektrohubwagen EHW 20 Eco Semi Betriebs- und Wartungsanleitung Für Elektrohubwagen EHW 20 Eco Semi Typ 1103096SE20 www.schefer-deutschland.de...
- Seite 2 Vielen Dank, dass Sie sich für unseren Palettenhubwagen entschieden haben. Dieses Handbuch befasst sich mit der Verwendung, dem Betrieb und der Wartung des Elektrohubwagens EHW 20 Eco Semi Typ 1103096SE20. Die für den Betrieb des Hubwagens verantwortliche Person muss das Handbuch vor der ersten Verwendung des Hubwagens sorgfältig durchlesen.
-
Seite 3: Korrekte Nutzung Und Anwendung
Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi KORREKTE NUTZUNG UND ANWENDUNG Die „Richtlinien für die korrekte Nutzung und Anwendung industrieller Fahrzeuge“ (VDMA) sind im Lieferumfang des Hubwagens enthalten. Diese Richtlinien sind Teil dieser Bedienungsanleitung und müssen beachtet werden. Die nationalen Regelungen sind uneingeschränkt gültig. -
Seite 4: Beschreibung Des Hubwagens
Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Beschreibung des Hubwagens Anwendung Der Hubwagen ist für den Transport von Waren auf ebener Fläche ausgelegt. Er kann Paletten mit offener Unterseite oder diagonalen Streben anheben, ebenso wie Rollkäfige, die über den Bereich der Lastrollen hinausragen. Der Hubwagen ist für den Einsatz bei einer Umgebungstemperatur zwischen 0°C und 45°C ausgelegt. Wenn sich der Hubwagen längerfristig in einer Umgebung mit Temperaturen von unter 0°C befindet, zum Beispiel in kalten Lagerräumen oder in Räumen mit extremen Temperaturschwankungen... -
Seite 5: Anzeige Leistung & Fehlercode
Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Gerätebeschreibung Element Steuerung/Anzeige Funktion Steuert Fahrgeschwindigkeit und Bewegungsschalter Richtung (Vorwärts/ Rückwärts) Taste Signalhorn Lässt ein Warnsignal ertönen Erzwingt das Rückwärtsfahren zum Sicherheitstaste Schutz des Anwenders. Zeigt die verbleibenden Anzeige Leistung und Fehlercode Betriebsstunden und Fehlercode an Anzeige Leistung &... -
Seite 6: Anleitung Kabelbaumführung
Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Deichsel Installation 1. Passen Sie die Löcher der Deichsel (1) und des Hydrauliksystems an. 2. Setzten Sie die Deichselbolzen in die Löcher an beiden Seiten des Pumpengehäuses ein. Vergewissern Sie sich, dass diese fest sitzen. -
Seite 7: Technische Daten
Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Technische Daten Artikel 1103096SE20 Tragfähigkeit, kg 2000 Lastschwerpunkt, mm B 600 Einschlagwinkel Deichsel 85° Gewicht (mit Batterie), kg Gabelbreite, mm J 160 Gabellänge, mm H 1150 Radtyp Polyurethan Antriebsrad X, mm 140x55... -
Seite 8: Transportieren, Beladen Und Entladen
Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Transport und Inbetriebnahme Transportieren, Beladen und Entladen 1. Die Transportmittel müssen das Gewicht des Gabelhubwagens tragen können. 2. Die Kapazität der Transporters muss größer sein als das Bruttogewicht des Hubwagens (mit Batterie und Palettengewicht). -
Seite 9: Betrieb
Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Betrieb Sicherheitsbestimmungen für den Betrieb von Palettenhubwagen Bediener-Autorisierung Der Hubwagen darf nur von entsprechend geschultem Personal bedient werden. Der Bediener muss den Test der Betriebsfähigkeit und des Notfallverhaltens bestanden haben und muss zur Anwendung autorisiert sein. - Seite 10 Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Fahren Bringen Sie den Steuerhebel in den Bewegungsbereich (M). Betätigen Sie den Bewegungsschalter, um die Fahrgeschwindigkeit und die gewünschte Richtung (vorwärts/rückwärts) zu steuern. Lenken Bewegen Sie den Steuerhebel nach links oder rechts.
- Seite 11 Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Warnung! Vor dem Anheben einer Last muss der Bediener sicherstellen, dass diese korrekt erfasst wurde und dass sie die Hubkapazität des Hubwagens nicht überschreitet. Heben Sie Lasten nicht in einem schrägen Winkel an.
-
Seite 12: Vorsichtsmaßnahmen Im Umgang Mit Der Batterie
Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Batterie Typ: Lithium Ionen Spannung: Kapazität: 10Ah Lebensdauer: ca. 600 Lade- und Entladezyklen Ladetemperatur: 0°- 40°C Entladetemperatur: 0°- 40°C Lagerungstemperatur: 0°- 40°C Installation und Handhabung Die Umgebungstemperatur für die Installation der Lithiumbatterie sollte zwischen 0°C und 45°C liegen, ohne übermäßige Luftfeuchtigkeit, um eine optimale Betriebsumgebung zu gewährleisten. -
Seite 13: Verhalten Im Notfall
Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Verhalten im Notfall Feuer Wenn Rauch oder Feuer aus der Batterie oder aus dem Gerät entweichen, verlassen Sie bitte sofort die Stelle. Demontage oder nicht autorisierte Reparaturen sind strengstens untersagt. Bitte wenden Sie sich so schnell wie möglich an unser Unternehmen oder an den autorisierten Händler, um technische Unterstützung zu erhalten. - Seite 14 Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi LCD-Fehlerbehebung (Deichsel-LCD-Anzeige) Wenn die Steuerung einen Fehler erkennt, funktioniert das Flurförderzeug nicht mehr. LСD gibt Fehleridentifikationscodes an. Das LСD verwendet einen zweistelligen Code. Zwei kurz blinkende und ein langes Intervall bedeuten 11, zwei kurz blinkende, ein kurz blinkendes und ein langes Intervall bedeuten 21 usw. Hinweis: Der Fehlercode kann sich aufgrund aktualisierter Controller-Versionen ändern. Bitte beziehen Sie sich auf die tatsächlichen Anweisungen auf der Steuerung oder wenden Sie sich an den Techniker.
- Seite 15 Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Wartungsintervall Checkliste für die Wartung Bremse Prüfen Sie den Luftspalt der Magnetbremse. ● Prüfen Sie die Instrumente, die Anzeigen und ● die Steuerschalter. Prüfen Sie die Warn- und Sicherheitsvorrichtung. ● Stellen Sie sicher, dass die Kabelverbindungen sicher ●...
- Seite 16 Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Störungen und Fehlerbehebung Dieses Kapitel unterstützt den Bediener bei der Identifizierung und Behebung grundlegender Fehler und Störungen aufgrund von nicht ordnungsgemäßem Betrieb. Gehen Sie bei der Fehlersuche in der Reihenfolge vor, die in der Tabelle vorgegeben wird. Fehler Mögliche Ursache Maßnahme Stellen Sie den Schlüsselschalter in Stellung Schlüsselschalter in Stellung „AUS“...
- Seite 17 Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi 04/2022...
- Seite 18 Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi 04/2022...
-
Seite 19: Eu-Konformitätserklärung
Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi EU-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG Hiermit erklären wir, dass Elektrohubwagen EHW 20 Eco Semi Artikelnummer 1103096SE20 zum Heben, Senken und Verfahren von Lasten auf ebenem, befestigtem Boden in der jeweils gelieferten Ausführung folgenden einschlägigen Bestimmungen entspricht:... -
Seite 20: Prüfnachweis
Prüfung vor der ersten Inbetriebnahme: durch Firmenstempel Sachverständiger / Sachkundiger Wiederkehrende Prüfungen Unterschrift des Mangel behoben Prüfdatum Befund Sachkundigen / durch Sachverständigen Schefer Mietstapler GmbH • Winterbruckenweg 36 • 86316 Derching • Tel. +49821 567 49-0 • Fax +49821 567 49-33 20 04/2022... - Seite 21 Original-Betriebs- und Wartungsanleitung Elektrohubwagen EHW 20 Eco Semi Notizen Schefer Mietstapler GmbH • Winterbruckenweg 36 • 86316 Derching • Tel. +49821 567 49-0 • Fax +49821 567 49-33 20 04/2022...
