Bticino Compact camera 2,8-12 mm Bedienungsanleitung
Verwandte Anleitungen für Bticino Compact camera 2,8-12 mm
Inhaltszusammenfassung für Bticino Compact camera 2,8-12 mm

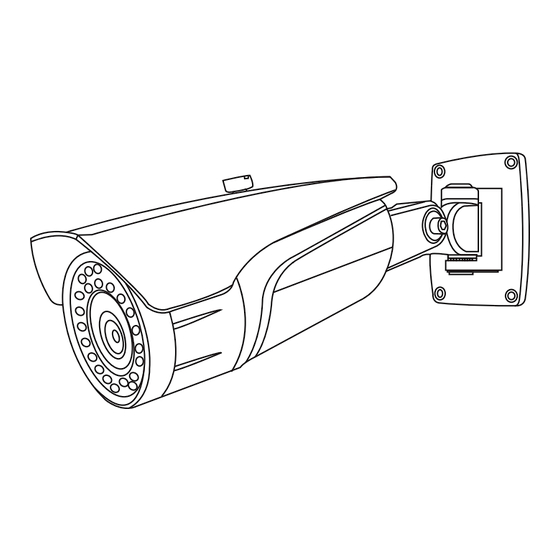

- Seite 1 391710 Compact camera 2,8-12 mm Guida Rapida • Quick Start Guide • Bedienungsanleitung C X 1 A X 4 B X 4 D X 1 E X 1 294 mm 99 mm 282 mm 69 mm...
- Seite 2 Before carrying out the installation, read the instructions and take account of the product’s specific mounting location. Do not open up, dismantle, alter or modify the device except where specifically required to do so by the instructions. All Bticino products must be opened and repaired exclusively by personnel trained and approved by Bticino. Any unauthorised opening or repair completely cancels all liabilities and the rights to replacement and guarantees.
- Seite 3 Sicurezza del prodotto Caratteristiche tecniche Attenzione Sensore 1/3” CCD SONY 639AK Sì - L’installazione e la taratura di questa DSP (Digital Signal Processor) SONY EFFIO-E telecamera devono essere eseguite Sistema TV da personale qualificato. - Non aprire la telecamera, esiste il Risoluzione orizzontale Color: 500 TVL / B8W: 600 TVL rischio di scosse elettriche.
- Seite 4 Regolazione della rotazione destra-sinistra Zum Anpassen der Schwenkposition nach links oder rechts. Pan Left - Right Ajustment Zoom Messa a fuoco Regolazione dell’angolo di Fokus inclinazione della visualizzazione Focus Zum Anpassen des Schwenkwinkels. View Tlt Angle Ajustment 1 Rimuovere la parte anteriore della telecamera: questa operazione serve a semplificare la regolazione dello zoom e della messa a fuoco in un secondo momento.
-
Seite 11: Kameraeinstellung
KAMERAEINSTELLUNG OSD-Funktionstasten: Taste in der Mitte dient der Funktion EINGABE. ZUSAMMENFASSUNG DER MENÜSTRUKTUR AUTO IRIS TYPE MODE AUTO SPEED RETURN SETUP MENU ENGLISH LANGUAGE AUTO LENS WHITE BAL PICT ADJUST MANUAL WB USER1 WB SPEED LEVEL B-GAIN NEXT DELAY SNT R-GAIN SAVE ALL EXIT... - Seite 12 OSD-MENÜ-Steuerung Drücken Sie auf die Taste in der Mitte, um das Einrichtungsmenü aufzurufen. • Das Haupteinrichtungsmenü wird auf dem Monitor angezeigt. SETUP MENU SETUP MENU LANGUAGE ENGLISH LENS AUTO Wählen Sie durch Drücken der Nach- oben- oder Nach unten-Taste bzw. der Nach WHITE BAL links- oder Nach rechts-Taste eine Funktion aus, und drücken Sie anschließend die PICT ADJUST...
- Seite 13 • ATW (Automatischer Weißabgleich) Die Kamera überwacht permanent das Licht und passt ihre Farbeinstellungen an, um weiße Bereiche beizubehalten. Mit dieser Funktion passt die Kamera Farbeinstellungen automatisch an, um für weiße Bereiche des Bilds eine konsistente Qualität zu erzielen. - SPEED 000-255 Legt die AE-Steuerung für ATW fest.
- Seite 14 • MANUAL WHITE BALANCE (MANUELLER WEISSABGLEICH): Die Einstellung ist eine grundlegende Einstellung für den Weißabgleich, die in CCTV-Kameras programmiert wurde, seitdem die Einstellung erstmals erstellt wurde. Wir haben die Möglichkeit hinzugefügt, mithilfe der Ebenenanpassung etwas Gesamtausgleich zu erzwingen. Beim Einschalten fragt die Kamera einen Weißabgleichswert vom weißesten Objekt im Blickfeld ab. Wenn sie dann die Farbe Weiß...
- Seite 15 NEXT SETUP MENU LANGUAGE ENGLISH LENS AUTO SHUTTER/AGC AUTO Wählen Sie im Haupteinrichtungsmenü die Option NEXT (WEITER), um auf die zweite WHITE BAL Seite des Haupteinrichtungsmenüs zu gelangen. PICT ADJUST NEXT NEXT EXIT SAVE ALL • BACK LIGHT (HINTERGRUNDLICHT) BACKLIGHT OPTIONS (GEGENLICHTOPTIONEN): Es gibt 3 Einstellungen für die Gegenlichtkorrekturoptionen und keine Untermenüs. Verfügbare Einstellungen sind OFF (AUS, keine Korrektur), BLC (Gegenlichtkorrektur aktiviert) und HLC (Gegenlichtkorrektur mit hohem Lichtausgleich).
- Seite 16 • MOTION DET (BEWEGUNGSERK.) OFF / ON Benutzer haben zwei Möglichkeiten, um die Bewegungserkennung einzurichten. - SENSITIVITY MOTION DET (EMPFINDLICHKEIT): Schieberegler zum Einstellen der Bewegungser DETECT SENSE kennung zwischen 0 und 255 (maximale Empfindlichkeit). BLOCK DISP - BLOCK DISP (BLOCK): Mögliche Einstellungen sind ON (EIN), OFF (AUS) und ENABLE MOTION AREA (AKTIVIEREN).
