Sony CDX-4160RDS Montageanleitung Seite 4

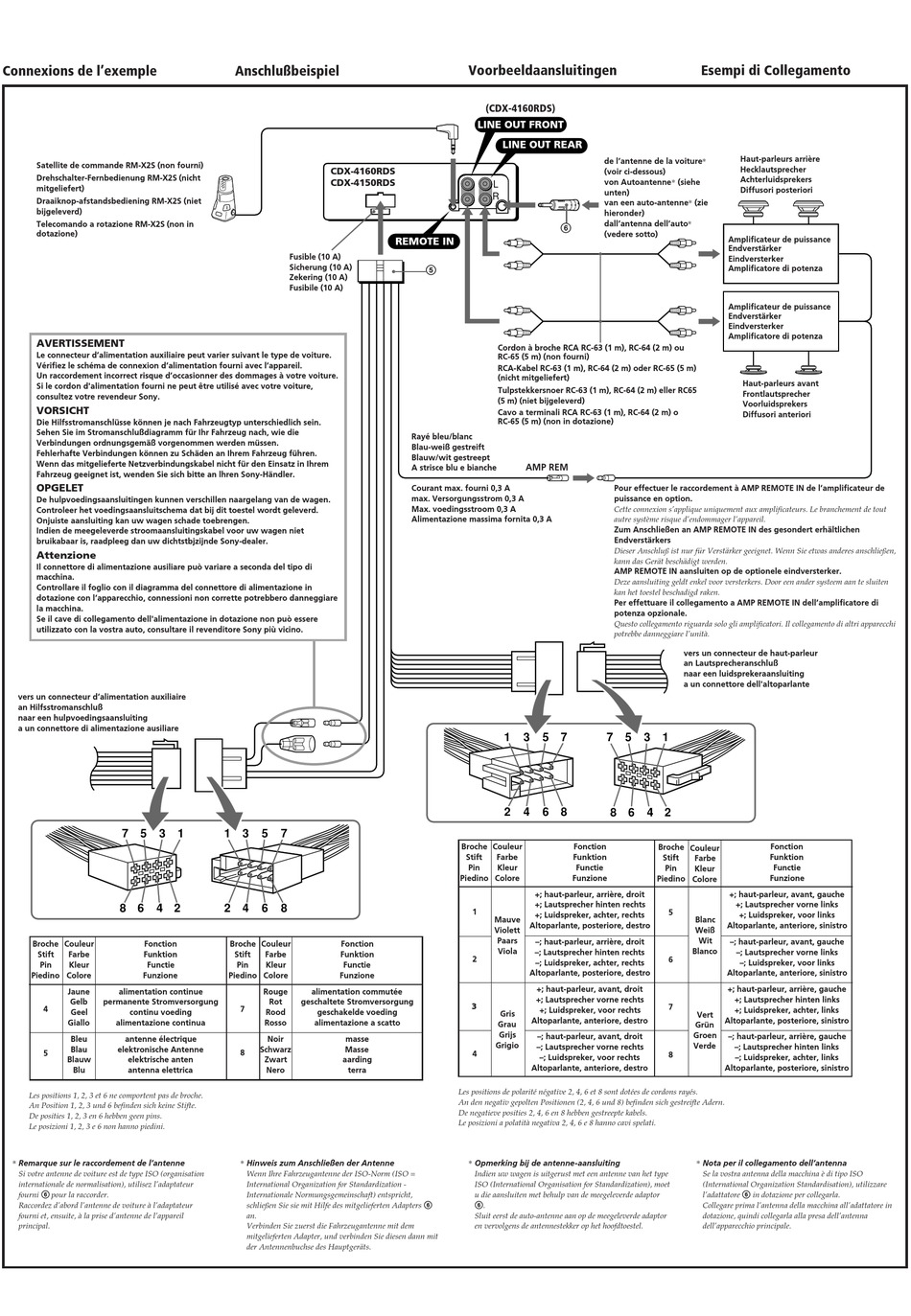

Connexions de l'exemple
Satellite de commande RM-X2S (non fourni)
Drehschalter-Fernbedienung RM-X2S (nicht
mitgeliefert)
Draaiknop-afstandsbediening RM-X2S (niet
bijgeleverd)
Telecomando a rotazione RM-X2S (non in
dotazione)
AVERTISSEMENT
Le connecteur d'alimentation auxiliaire peut varier suivant le type de voiture.
Vérifiez le schéma de connexion d'alimentation fourni avec l'appareil.
Un raccordement incorrect risque d'occasionner des dommages à votre voiture.
Si le cordon d'alimentation fourni ne peut être utilisé avec votre voiture,
consultez votre revendeur Sony.
VORSICHT
Die Hilfsstromanschlüsse können je nach Fahrzeugtyp unterschiedlich sein.
Sehen Sie im Stromanschlußdiagramm für Ihr Fahrzeug nach, wie die
Verbindungen ordnungsgemäß vorgenommen werden müssen.
Fehlerhafte Verbindungen können zu Schäden an Ihrem Fahrzeug führen.
Wenn das mitgelieferte Netzverbindungskabel nicht für den Einsatz in Ihrem
Fahrzeug geeignet ist, wenden Sie sich bitte an lhren Sony-Händler.
OPGELET
De hulpvoedingsaansluitingen kunnen verschillen naargelang van de wagen.
Controleer het voedingsaansluitschema dat bij dit toestel wordt geleverd.
Onjuiste aansluiting kan uw wagen schade toebrengen.
Indien de meegeleverde stroomaansluitingskabel voor uw wagen niet
bruikabaar is, raadpleeg dan uw dichtstbjzijnde Sony-dealer.
Attenzione
Il connettore di alimentazione ausiliare può variare a seconda del tipo di
macchina.
Controllare il foglio con il diagramma del connettore di alimentazione in
dotazione con l'apparecchio, connessioni non corrette potrebbero danneggiare
la macchina.
Se il cave di collegamento dell'alimentazione in dotazione non può essere
utilizzato con la vostra auto, consultare il revenditore Sony più vicino.
vers un connecteur d'alimentation auxiliaire
an Hilfsstromanschluß
naar een hulpvoedingsaansluiting
a un connettore di alimentazione ausiliare
7 5 3
8 6 4 2
Broche Couleur Fonction
Stift Farbe Funktion
Pin Kleur Functie
Piedino Colore Funzione
Jaune alimentation continue
Gelb permanente Stromversorgung
4
Geel continu voeding
Giallo alimentazione continua
Bleu antenne électrique
Blau elektronische Antenne
5
Blauw elektrische anten
Blu antenna elettrica
Les positions 1, 2, 3 et 6 ne comportent pas de broche.
An Position 1, 2, 3 und 6 befinden sich keine Stifte.
De posities 1, 2, 3 en 6 hebben geen pins.
Le posizioni 1, 2, 3 e 6 non hanno piedini.
* Remarque sur le raccordement de l'antenne
Si votre antenne de voiture est de type ISO (organisation
internationale de normalisation), utilisez l'adaptateur
fourni 6 pour la raccorder.
Raccordez d'abord l'antenne de voiture à l'adaptateur
fourni et, ensuite, à la prise d'antenne de l'appareil
principal.
Anschlußbeispiel
CDX-4160RDS
CDX-4150RDS
Fusible (10 A)
Sicherung (10 A)
Zekering (10 A)
Fusibile (10 A)
1 1 3 5 7
2 4 6 8
Broche Couleur Fonction
Stift Farbe Funktion
Pin Kleur Functie
Piedino Colore Funzione
Rouge alimentation commutée
Rot geschaltete Stromversorgung
7
Rood geschakelde voeding
Rosso alimentazione a scatto
Noir masse
Schwarz Masse
8
Zwart aarding
Nero terra
* Hinweis zum Anschließen der Antenne
Wenn Ihre Fahrzeugantenne der ISO-Norm (ISO =
International Organization for Standardization -
Internationale Normungsgemeinschaft) entspricht,
schließen Sie sie mit Hilfe des mitgelieferten Adapters 6
an.
Verbinden Sie zuerst die Fahrzeugantenne mit dem
mitgelieferten Adapter, und verbinden Sie diesen dann mit
der Antennenbuchse des Hauptgeräts.
Voorbeeldaansluitingen
(CDX-4160RDS)
LINE OUT FRONT
LINE OUT REAR
L
R
6
REMOTE IN
5
Cordon à broche RCA RC-63 (1 m), RC-64 (2 m) ou
RC-65 (5 m) (non fourni)
RCA-Kabel RC-63 (1 m), RC-64 (2 m) oder RC-65 (5 m)
(nicht mitgeliefert)
Tulpstekkersnoer RC-63 (1 m), RC-64 (2 m) eller RC65
(5 m) (niet bijgeleverd)
Cavo a terminali RCA RC-63 (1 m), RC-64 (2 m) o
RC-65 (5 m) (non in dotazione)
Rayé bleu/blanc
Blau-weiß gestreift
Blauw/wit gestreept
AMP REM
A strisce blu e bianche
Courant max. fourni 0,3 A
max. Versorgungsstrom 0,3 A
Max. voedingsstroom 0,3 A
Alimentazione massima fornita 0,3 A
1 3 5 7
2 4 6 8
Broche Couleur
Stift Farbe
Pin Kleur
Piedino Colore
+; haut-parleur, arrière, droit
+; Lautsprecher hinten rechts
1
+; Luidspreker, achter, rechts
Mauve
Altoparlante, posteriore, destro
Violett
Paars
–; haut-parleur, arrière, droit
Viola
–; Lautsprecher hinten rechts
2
–; Luidspreker, achter, rechts
Altoparlante, posteriore, destro
+; haut-parleur, avant, droit
+; Lautsprecher vorne rechts
3
+; Luidspreker, voor rechts
Gris
Altoparlante, anteriore, destro
Grau
Grijs
–; haut-parleur, avant, droit
Grigio
–; Lautsprecher vorne rechts
4
–; Luidspreker, voor rechts
Altoparlante, anteriore, destro
Les positions de polarité négative 2, 4, 6 et 8 sont dotées de cordons rayés.
An den negativ gepolten Positionen (2, 4, 6 und 8) befinden sich gestreifte Adern.
De negatieve posities 2, 4, 6 en 8 hebben gestreepte kabels.
Le posizioni a polatità negativa 2, 4, 6 e 8 hanno cavi spelati.
* Opmerking bij de antenne-aansluiting
Indien uw wagen is uitgerust met een antenne van het type
ISO (International Organisation for Standardization), moet
u die aansluiten met behulp van de meegeleverde adaptor
6.
Sluit eerst de auto-antenne aan op de meegeleverde adaptor
en vervolgens de antennestekker op het hoofdtoestel.
Esempi di Collegamento
Haut-parleurs arrière
de l'antenne de la voiture*
Hecklautsprecher
(voir ci-dessous)
Achterluidsprekers
von Autoantenne* (siehe
Diffusori posteriori
unten)
van een auto-antenne* (zie
hieronder)
dall'antenna dell'auto*
(vedere sotto)
Amplificateur de puissance
Endverstärker
Eindversterker
Amplificatore di potenza
Amplificateur de puissance
Endverstärker
Eindversterker
Amplificatore di potenza
Haut-parleurs avant
Frontlautsprecher
Voorluidsprekers
Diffusori anteriori
Pour effectuer le raccordement à AMP REMOTE IN de l'amplificateur de
puissance en option.
Cette connexion s'applique uniquement aux amplificateurs. Le branchement de tout
autre système risque d'endommager l'appareil.
Zum Anschließen an AMP REMOTE IN des gesondert erhältlichen
Endverstärkers
Dieser Anschluß ist nur für Verstärker geeignet. Wenn Sie etwas anderes anschließen,
kann das Gerät beschädigt werden.
AMP REMOTE IN aansluiten op de optionele eindversterker.
Deze aansluiting geldt enkel voor versterkers. Door een ander systeem aan te sluiten
kan het toestel beschadigd raken.
Per effettuare il collegamento a AMP REMOTE IN dell'amplificatore di
potenza opzionale.
Questo collegamento riguarda solo gli amplificatori. Il collegamento di altri apparecchi
potrebbe danneggiare l'unità.
vers un connecteur de haut-parleur
an Lautsprecheranschluß
naar een luidsprekeraansluiting
a un connettore dell'altoparlante
7 5 3 1
8 6 4 2
Fonction Broche
Couleur
Funktion Stift
Farbe
Functie
Pin
Kleur
Funzione
Piedino Colore
+; haut-parleur, avant, gauche
+; Lautsprecher vorne links
5
+; Luidspreker, voor links
Blanc
Altoparlante, anteriore, sinistro
Weiß
Wit
–; haut-parleur, avant, gauche
Blanco
–; Lautsprecher vorne links
6
–; Luidspreker, voor links
Altoparlante, anteriore, sinistro
+; haut-parleur, arrière, gauche
+; Lautsprecher hinten links
7
+; Luidspreker, achter, links
Vert
Altoparlante, posteriore, sinistro
Grün
Groen
–; haut-parleur, arrière, gauche
Verde
–; Lautsprecher hinten links
8
–; Luidspreker, achter, links
Altoparlante, posteriore, sinistro
* Nota per il collegamento dell'antenna
Se la vostra antenna della macchina è di tipo ISO
(International Organization Standardisation), utilizzare
l'adattatore 6 in dotazione per collegarla.
Collegare prima l'antenna della macchina all'adattatore in
dotazione, quindi collegarla alla presa dell'antenna
dell'apparecchio principale.
Fonction
Funktion
Functie
Funzione
