TTI Freequency PMR-120TX Bedienungsanleitung
Pmr 446 transceiver
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für TTI Freequency PMR-120TX
Inhaltszusammenfassung für TTI Freequency PMR-120TX

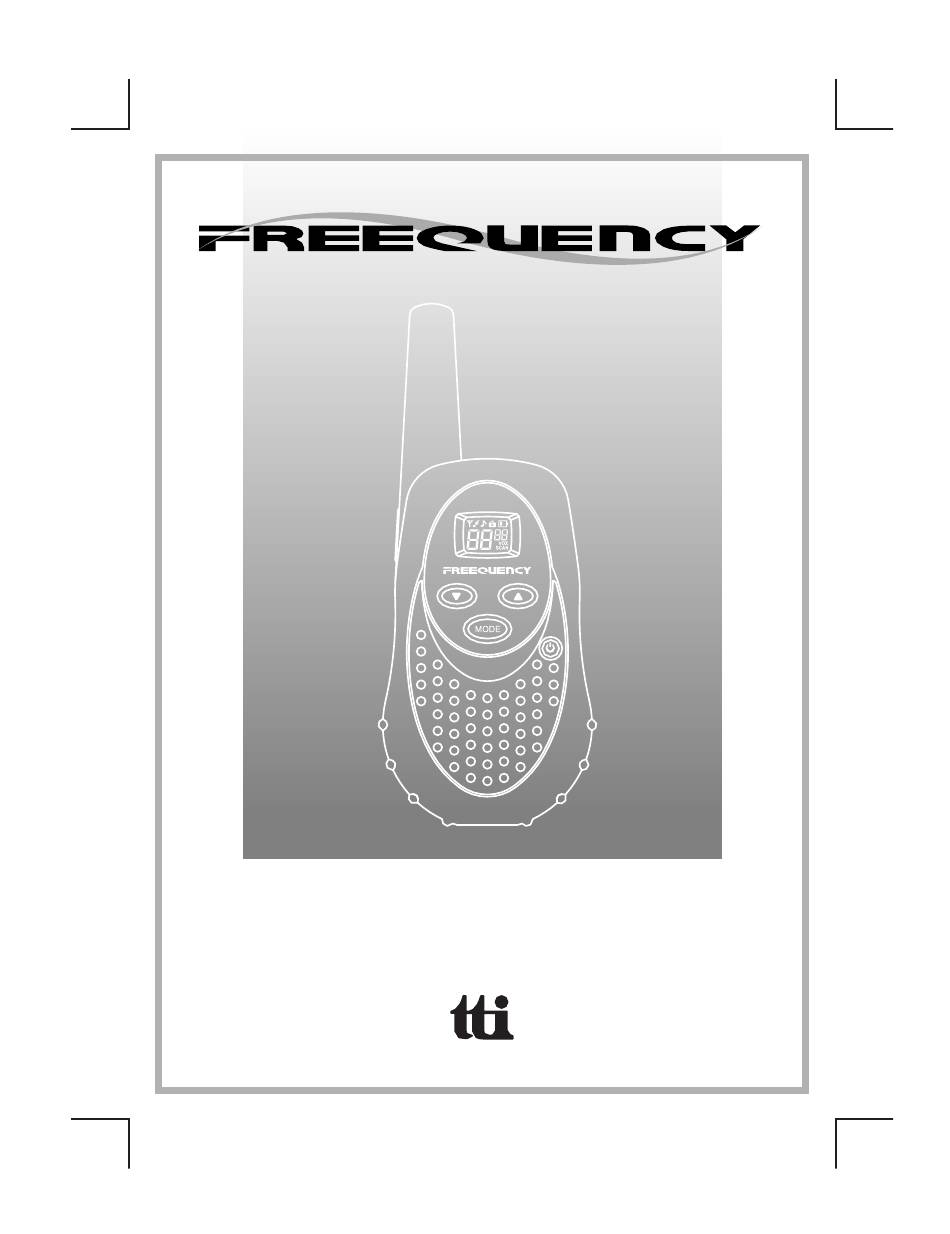

- Seite 1 PMR-120TX PMR 446 TRANSCEIVER INSTRUCTION MANUAL www.ttikorea.co.kr PMR120(E) / 1 of 68...
- Seite 14 THIS PAGE LEFT BLANK INTENTIONALLY PMR120 / 14 of 68...
- Seite 15 PMR-120TX PMR 446 TRANSCEIVER Bedienungsanleitung www.ttikorea.co.kr PMR120(G) / 15 of 68...
- Seite 16 Anschlussmöglichkeit für externes Zubehör Antenne (Headset / Mikrofon) sowie Buchse für Ladegerät Push-To-Talk Taste Down Taste Up Taste Power on/off, Menütaste / Scan Taste Tastatursperre Mikrofon Lautsprecher Gürtelclip Batteriefachdeckel PMR120(G) / 16 of 68...
- Seite 17 1. Inhalt 1. Inhalt VORSICHT 3. LCD Display mitgeliefertes Zubehör Stromversorgung des Geräts Einlegen der Batterien Information zum Laden Funktionstasten Power on-off Taste Push To Talk (PTT) Taste UP Taste DOWN Taste Menüs und Funktionen PMR Sende-/Empfangsbetrieb Kanalwahl Auswahl der CTCSS Subaudio Codes VOX Modus aktivieren Roger Piepton Tastatur Quittungstöne...
-
Seite 18: Vorsicht
Ladevorgang können Batterien explodieren und schweren Schaden am Gerät verursachen. Wenn Sie Ni-MH Akkus im Gerät aufladen möchten, achten Sie darauf nur Original TTI Akkus zu benutzen. Akkus anderer Marken können erheblich längere Ladezeiten haben. Setzen Sie das PMR-120TX niemals direkter Sonneneinstrahlung oder extremen Temperaturen von unter -20°C oder über +60°C aus. -
Seite 19: Mitgeliefertes Zubehör
4. mitgeliefertes Zubehör 1. PMR-120TX 1) PMR Funkgerät (1) 2) Bedienungsanleitung (1) optionales Zubehör : 1) Steckernetzteil-Ladegerät 2) Akkus 2. PMR-120TX-2 1) PMR Funkgerät (2) 2) Bedienungsanleitung (1) optionales Zubehör : 1) Steckernetzteil-Ladegerät 2) Akkus 3. PMR-120TX-2CH 1) PMR Funkgerät (2) 2) Bedienungsanleitung (1) 3) Steckernetzteil-Ladegerät (2) 4) Akkus... -
Seite 20: Information Zum Laden
7. Information zum Laden des PMR-120TX-2CH Stecker des Ladegeräts Eingangsspannung: 230V AC Ausgangsspannung: 6V DC Wichtig: Nur Original TTI Akkus sollten im Gerät aufgeladen werden. 8. Control Buttons (1) Power on-off Taste Halten Sie die Taste POWER On/Off für ca. 2 Sekunden gedrückt. -
Seite 21: Push To Talk (Ptt) Taste
(2) Push To Talk (PTT) Taste Durch das Gedrückthalten dieser Taste können Sie mit allen PMR Funkteilnehmern in ihrer Reichweite kommunizieren die auf dem gleichen Kanal (eventuell auf dem gleichen CTCSS Ton) empfangsbereit sind. Halten Sie das Gerät während Sie in das eingebaute Mikrofon sprechen mind. -
Seite 22: Kanalwahl
- Wählen Sie mit den Tasten UP/DOWN den gewünschten Kanal. Das Empfangssignal BUSY ( ) erscheint im Display um ein eingehendes Funksingal zu signalisieren. - Halten Sie zum Senden die PTT Taste gedrückt, sprechen Sie klar und deutlich in das Mikrofon. Die Sendeanzeige ( ) erscheint auf dem Display solange die PTT Taste gedrückt wird. -
Seite 23: Vox Modus Aktivieren
Sie den gleichen Hauptkanal (1-8) wie Ihr Funkpartner. Die CTCSS Töne dienen nicht als Sprachverschleierung oder Schutz vor unerwünschten Mithörern. Sie dienen lediglich als Ausweichmöglichkeiten bei starkem Funkverkehr auf den 8 Hauptkanälen. (4) VOX Modus aktivieren Wenn das Gerät auf VOX Betrieb geschaltet ist und Sie sprechen in das eingebaute Mikrofon oder ein geeignetes VOX Headset, sendet das Gerät ohne das Sie dazu die PTT Taste gedrückt halten müssen, der Sendevorgang wird also nur mit... -
Seite 24: Tastatur Quittungstöne
(6) Tastatur Quittungstöne Dieser Bestätigungston ist immer zu hören wenn eine der folgenden Tasten gedrückt wird: Power On/Off, Scan Taste, Up/Down Taste, MODE Taste. Diese Funktion lässt sich nicht ausschalten. (7) Anrufklingelton Das Gerät kann einen Klingelton aussenden um den Empfänger des Klingeltons beispielsweise auf ein einen geplannten Funkanruf aufmerksam zu machen. -
Seite 25: Batteriewarnanzeige
To enable the channel scan mode: - Wenn sich das Gerät im Standby Modus befindet, drücken Sie kurz die Taste Power On/Off; SCAN erscheint auf dem Display. - Das Gerät sucht nun auf den 8 Hauptkanälen nach Funkverkehr. - Wenn Sie während des Suchlaufs senden möchten drücken Sie die PTT Taste. -
Seite 26: Sicherheitshinweise
11. SICHERHEITSHINWEISE Sollten Sie das Gerät längere Zeit nicht benutzen empfiehlt es sich, die Batterien/Akkus herauszunehmen um Schäden durch eventuell auslaufende Chemikalien im Geräteinneren zu vermeiden. Vermeiden Sie die Nutzung des Geräts in Umgebungen mit hoher Luftfeuchtigkeit oder extremen Temperaturen. Modifizierungen zur Erhöhung der Sendeleistung sollten hinsichtlich der gesetzlichen Bestimmungen vermieden werden. -
Seite 27: Technische Spezifikationen
13. technische Spezifikationen Frequenzbereich 446.00625 – 446.09375 MHz Kanalanzahl Kanalraster 12.5KHz Stromversorgung 3 x 1.5V Mikro-Batterien/Akkus Typ AAA 14. Frequenzen Kanal Frequenz(MHz) Kanal Frequenz(MHz) 446.00625 446.05625 446.01875 446.06875 446.03125 446.08125 446.04375 446.09375 15. CTCSS Subaudioton Tabelle FREQ.(Hz) NO FREQ.(Hz) NO FREQ.(Hz) NO FREQ.(Hz) 67.0 97.4 136.5... -
Seite 28: Konformitätserklärung
16. Konformitätserklärung Dieses Gerät erfüllt die grundlegenden Anforderungen der Direktive 1999/5/EG Das Alert Zeichen bedeutet, dass dieses Gerät in manchen Ländern bestimmten Verwendungseinschränkungen unterliegt. Dieses Gerät ist ausschließlich in den unten aufgeführten Ländern einzusetzen (neue Länder können im Laufe der Zeit hinzukommen). - Seite 29 THIS PAGE LEFT BLANK INTENTIONALLY PMR120 / 29 of 68...
- Seite 30 TRANSCEPTOR DE PMR 446 Manual Usuario www.ttikorea.co.kr PMR120(S) / 30 of 68...
- Seite 49 Radiotelefone PMR446 MANUAL DE INSTRUÇÕES www.ttikorea.co.kr PMR120(P) / 49 of 68...
- Seite 68 www.ttikorea.co.kr PMR120 / 68 of 68...
