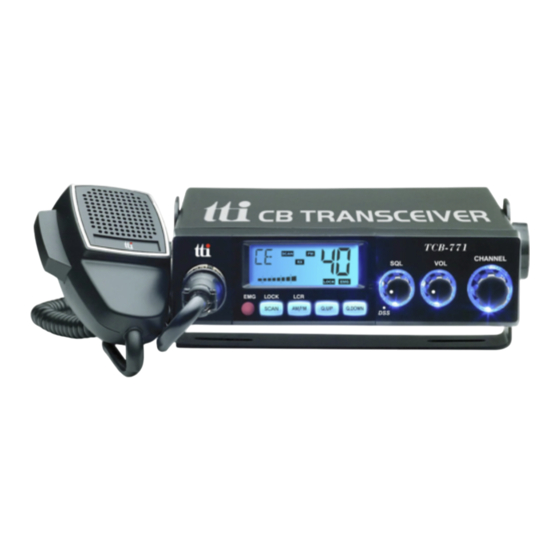

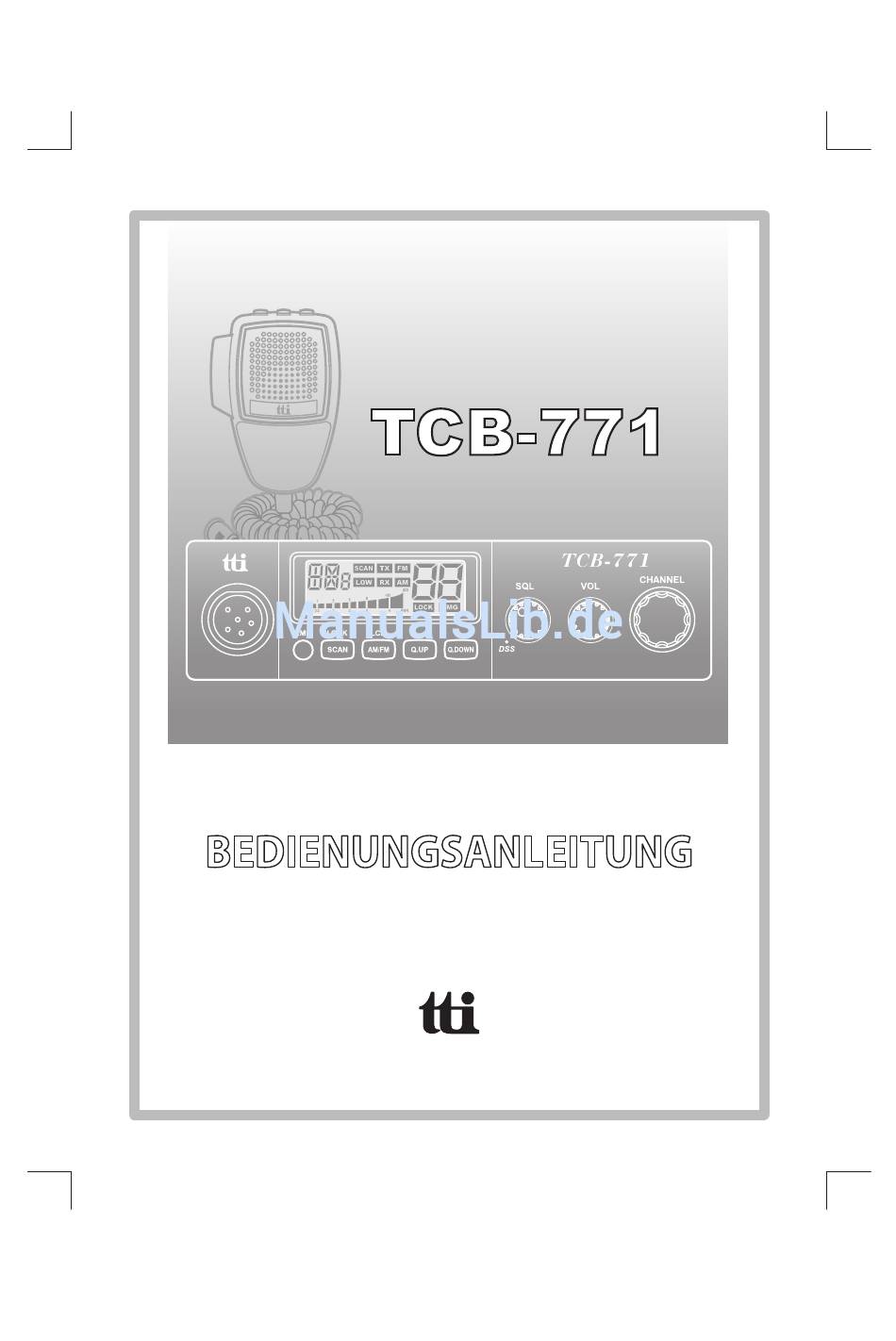

- Seite 1 4W CB-MOBILFUNKGERÄT www.ttikorea.co.kr...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einführung Mitgeliefertes Zubehör Installation Tasten und Funktionen des Geräts Mikrofoneingang LCD-Display Notfalltaste (EMG) Scan/Lock-Taste AM/FM- und LCR-Taste Schnellsuchtaste vorwärts (Q.UP) Schnellsuchtaste rückwärts (Q.DOWN) SQL-Regler Lautstärkeregler und Ein-/Ausschalttaste (VOL) Kanalwahlschalter (CHANNEL) Antennenanschluss (ANTENNA) S-Meter Netzkabeleingang 12/24V (DC POWER) EXT-Anschlussbuchse LCD-Display Mikrofon Menüeinstellungen Gebrauch des Funkgeräts... -
Seite 3: Einführung
Suchen Sie zunächst einen geeigneten Standort für das Funkgerät und das Mikrofon aus. Das Funkgerät sollte normalerweise horizontal installiert werden, lässt sich jedoch auch vertikal installieren. Der mitgelieferte Haltebügel kann unter- oder oberhalb des Gehäuses angebracht werden, so dass das TCB-771 entweder vom Bügel getragen oder daran aufgehängt wird. TCB-771... -
Seite 4: Befestigen Sie Den Haltebügel Für Das Mikrofon Mit Den Zwei
Sicherungskasten des Autos.) Verbinden Sie das Netzkabel mit dem Funkkabel. Befestigen Sie den Haltebügel für das Mikrofon mit den zwei mitgelieferten Schrauben seitlich oder in der Nähe des Funkgeräts. Schließen Sie das Mikrofon an den Mikrofoneingang des Funkgeräts an. Funkgerät betriebsbereit. TCB-771... - Seite 5 4) Sorgen Sie für eine solide Erdverbindung (Metall-zu-Metall). 5) Achten Sie darauf, das Kabel während der Installation nicht zu beschädigen. Warnung: Verwenden Sie das Gerät erst, nachdem Sie eine geeignete Antenne an das Gerät angeschlossen haben, um mögliche Schäden zu vermeiden. TCB-771...
-
Seite 6: Tasten Und Funktionen Des Geräts
3) Notfalltaste (EMG) Druch Drücken dieser Taste wird der Notrufkanal eingeschaltet. Im Display werden „CH9“ und das EMG-Symbol angezeigt. Der Kanalwahlschalter und die Schnellsuchtasten vorwärts/rückwärts sind in diesem Modus funktionslos. Drücken Sie die Notfalltaste erneut, um zum vorherigen Betriebsmodus zurückzukehren. TCB-771... -
Seite 7: Scan/Lock-Taste
Sie mit dieser Taste die Funktion zum Einschalten des lezten Kanals aktivieren oder deaktivieren. In allen anderen Modi (in denen diese Funktion aufgrund nationaler Vorschriften erlaubt ist) drücken Sie diese Taste kurz, um zwischen AM- und FM-Modus umzuschalten. TCB-771... -
Seite 8: Schnellsuchtaste Vorwärts (Q.up)
Gerät eingeschaltet. Je weiter Sie den Regler nach rechts drehen, desto höher wird die Lautstärke. 10) Kanalwahlschalter (CHANNEL) Drehen Sie den Regler rechts oder links herum, um die einzelnen Sender nacheinander einzustellen. 11) Antennenanschluss (ANTENNA) Schließen Sie den Stecker des Antennenkabels an diese Antennenbuchse an. TCB-771... -
Seite 9: S-Meter
Überspannungsschutz, um das Funkgerät vor einem 24V DC Anschluss zu schützen. 14) EXT-Anschlussbuchse Schließen Sie hier einen externen Lautsprecher an. Der integrierte Lautsprecher wird dann deaktiviert. 5. LCD-Display Frequenzband Suche Übertragung FM-Modus AM-Modus Kanalanzeige Signalstärkemessung Empfang Tastensperre Notfall-Symbol TCB-771... -
Seite 10: Mikrofon
Ein( ) / Aus( Autom. Abschaltung Aus ( ) und 1~99 Sek. Suchempfangsdauer Kontinuierlich( ) und 1-99 Sek. Suchverzögerung Aus ( ) und 1-99 Sek. (nach Empfang des Signals) Hintergrundbeleuchtung Hoch( ) / Niedrig ( ) / Aus ( TCB-771... -
Seite 11: Gebrauch Des Funkgeräts
6) Drehen Sie den SQL-Regler bis zur optimalen Einstellung. 7) Schalten Sie Ihren gewünschten Kanal ein. 8) Drücken Sie zum Übertragen auf die PTT-Taste und sprechen Sie in das Mikrofon. 9) Lassen Sie die PTT-Taste los, um zu empfangen. TCB-771... -
Seite 12: Frequenzbandauswahl
Italien 40 CH AM / FM 4W Italien 34 CH AM / FM 4W Deutschland 80 CH FM 4W, 12 CH AM 4W Deutschland 40 CH FM 4W, 12 CH AM 4W Europa 40 CH FM 4W, 40 CH AM 4W TCB-771... -
Seite 13: Störbehebung
10. Störbehebung Falls an Ihrem TCB-771 Funkgerät Probleme auftreten sollten, überprüfen Sie zunächst den Netzkabelanschluss. Eine schlechte Verbindung des Netzkabels kann Probleme verursachen, wie z.B. keine Übertragung, kein Empfang oder schlechter Empfang, schlechter Ton oder kein Ton. Vergewissern Sie sich außerdem, dass sowohl das Mikrofon als auch die Antenne richtig angeschlossen sind. -
Seite 14: Sicherheitsanforderungen
* Schwarz: negativer Anschluss (-) Die gleichen Farben finden Sie auf der Batterie und im Sicherungsk- asten des Autos. Nur der negative Masseanschluss darf angeschlossen werden. Um Schäden zu vermeiden, verwenden Sie das CB-Mobilfunkgerät nur mit geeigneter und angeschlossener Antenne. TCB-771... -
Seite 15: Technische Daten
2,0W @ 8 Ohm Audioverzerrung Unter 8% @ 1KHz Ä Spiegelselektion 60 dB Nachbarkanal-Unterdrückung 60 dB Störspannung Über 60 dB Frequenzbereich 300 bis 2500Hz Integrierter Lautsprecher 8 Ohm, rund Rauschsperre Verstellbar; Grenzwert unter 1 Mikrovolt * Technische Daten unterliegen unangekündigten Änderungen. TCB-771... -
Seite 16: Nutzungseinschränkungen
40 CH - 4W AM - Individuelle Lizenz erforderlich 40 CH - 4W FM - Individuelle Lizenz erforderlich VEREINIGTES KÖNIGREICH UK-RA-MPT 1382/MPT1320; UK-R&TTE - S.IL. 2000:730 PL EU POLEN 40 CH - 4W FM / AM - Freie Nutzung TCB-771... -
Seite 17: Frequenztabelle
27.365 27.365 27.365 27.365 27.360 27.95125 27.375 27.375 27.375 27.375 26.925 27.375 27.370 27.96125 27.385 27.385 27.385 27.385 27.385 27.380 27.97125 26.935 27.395 27.395 27.395 27.395 26.945 27.395 27.390 27.98125 27.405 27.405 27.405 27.405 26.955 27.405 27.400 27.99125 AM/FM TCB-771... -
Seite 18: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Wir, TTI Tech Co., Ltd (TTI house, 1163-4, Gaepo-dong, Gangnam-gu, Seoul, Korea) erklären in alleiniger Verantwortung, dass dieses Gerät mit den grundlegenden Anforderungen Richtlinie für Funk- Telekommunikationsgeräte 1999/5/EC entspricht und dass alle geltenden Essential Test Suite Messungen durchgeführt wurden.
