Canal 1 et 3 ou
Canal 1 et 4 ou
Canal 2 et 4
1) Allumez le récepteur avec l'interrupteur POWER
(11). La LED CH1 (9) brille.
2) Sur le récepteur, sélectionnez le canal de transmis-
sion souhaité avec la touche SET (10).

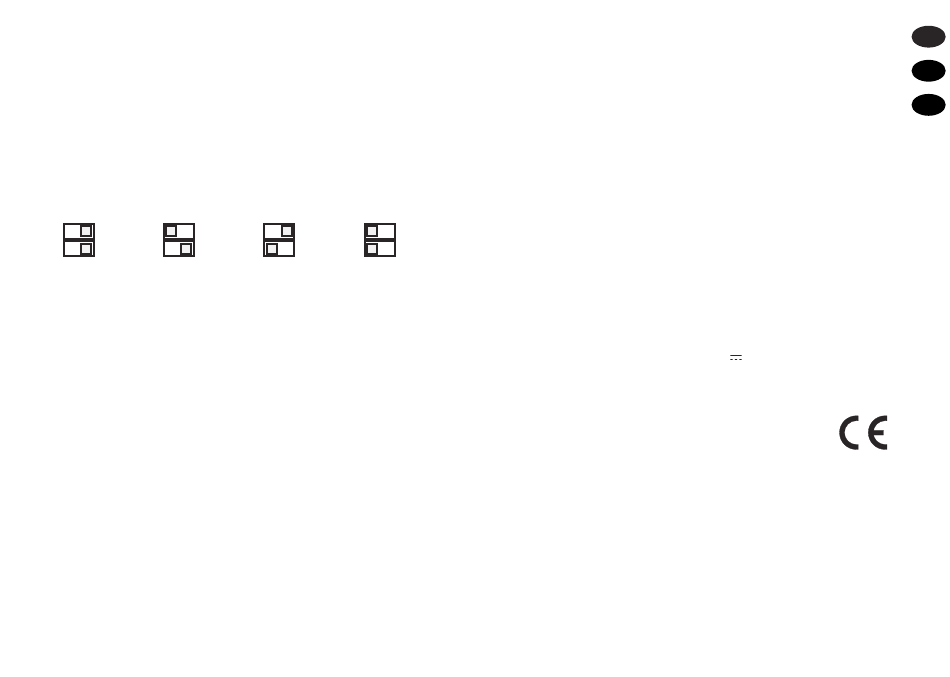

3) Réglez l'émetteur sur le même canal avec les inter-
rupteurs DIP (5) :
1
2
canal 1
canall 2
2,414 GHz
2,432 GHz
4) Si le canal sélectionné devait être perturbé, sélec-
tionnez sur le récepteur et sur l'émetteur un autre
canal de transmission.
5
Caractéristiques techniques
Emetteur
Puissance émission : . . . . . < 10 mW (EIRP)
Portée
En l'absence d'obstacle : jusqu'à 100 m
En intérieur : . . . . . . . . . . jusqu'à 20 m
Entrée vidéo : . . . . . . . . . . . 1 Vcc, 75 Ω, BNC
Signal audio : . . . . . . . . . . . du micro intégré
Consommation : . . . . . . . . . 50 mA
Dimensions : . . . . . . . . . . . . 38,5 x 34,5 x 32,5 mm
Poids : . . . . . . . . . . . . . . . . . 25 g
canal 3
canal 4
2,450 GHz
2,468 GHz
Récepteur
Sortie vidéo : . . . . . . . . . . . . 1 Vcc, 75 Ω, RCA
Sortie audio : . . . . . . . . . . . 1 Vcc, 600 Ω, RCA
Consommation : . . . . . . . . . 250 mA
Dimensions : . . . . . . . . . . . . 78 x 92 x 23 mm
Poids : . . . . . . . . . . . . . . . . . 200 g
Généralités
Fréquence de transmission : canal 1
Antenne : . . . . . . . . . . . . . . omnidirectionnelle
Modulation / Démodulation : FM
Tension alimentation : . . . . . 12 V
Température fonc. : . . . . . . . -10 °C à +50 °C
Tout droit de modification réservé.
Notice d'utilisation protégée par le copyright de MONACOR
INTERNATIONAL GmbH & Co. KG. Toute reproduction même
partielle à des fins commerciales est interdite.
2,414 GHz
canal 2
2,432 GHz
canal 3
2,450 GHz
canal 4
2,468 GHz
F
B
CH
®
