Sensor MU-3

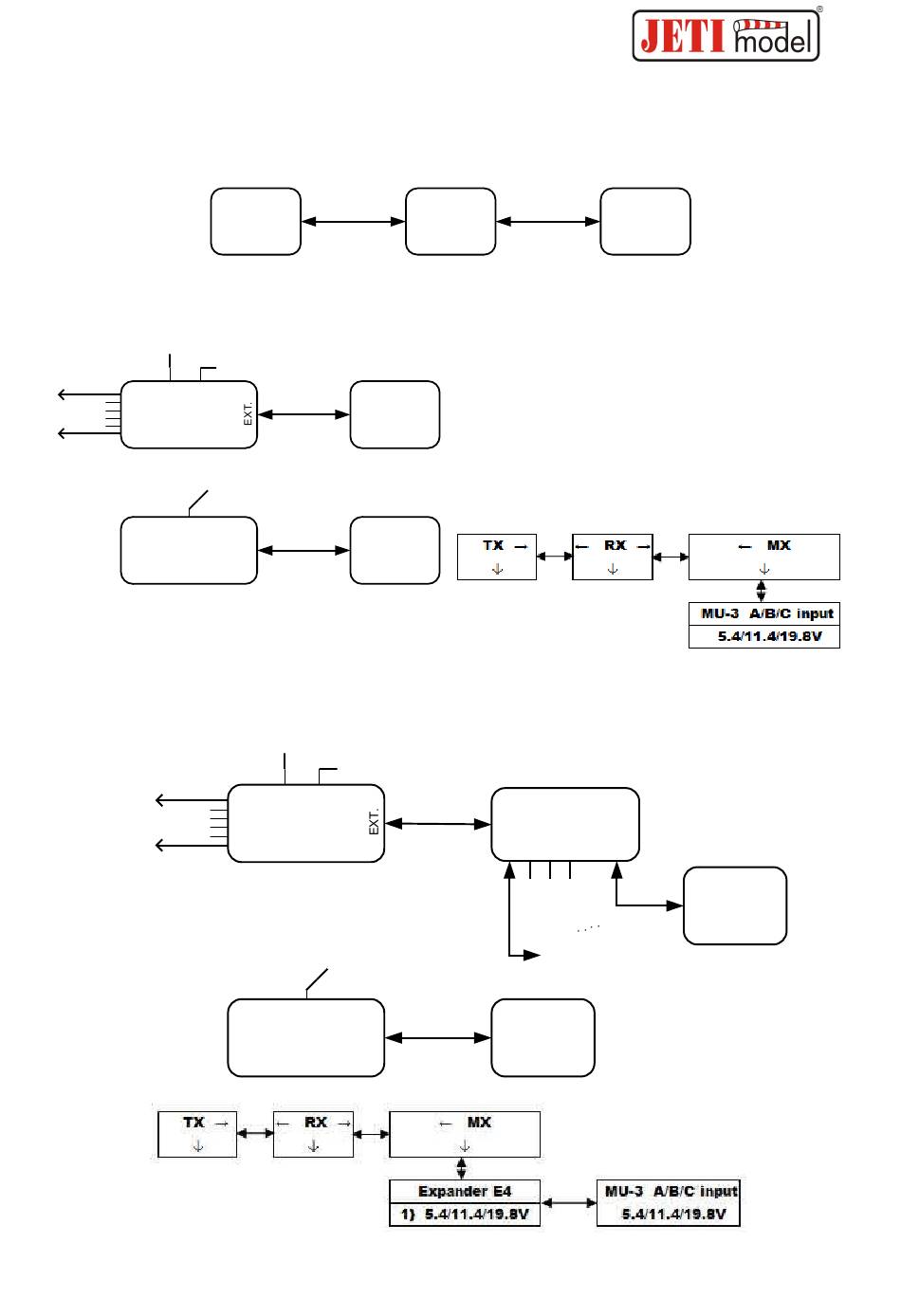

Anschlussmöglichkeiten des Sensors MU-3:
1. direkt an die JETIBOX. In diesem Fall muss eine Spannungsquelle von 5 bis 8,4V benutzt
werden, wie z. B. ein Empfängerakku.
2. direkt an den Empfängereingang (Ext.). Bei dieser Schaltung kann ein Modul MU-3
angeschlossen werden. Das Modul MU-3 erhält die Stromversorgung vom Empfänger.
DUPLEX
SERVOS
Empfänger
DUPLEX
Sender
3. Anschluss über einen Expander Ex. In diesem Fall können die Daten von mehreren Sensoren
gleichzeitig verarbeitet werden (je nach Expandertyp). Das Modul MU-3 wird vom Expander mit
Strom versorgt.
SERVOS
MU-3
sensor
MU-3
sensor
JETIBOX
DUPLEX
Empfänger
DUPLEX
Sender
JETIBOX
EXPANDER
E4
4.sensor
JETIBOX
Strom -
versorgung
MU-3
sensor
1.sensor
