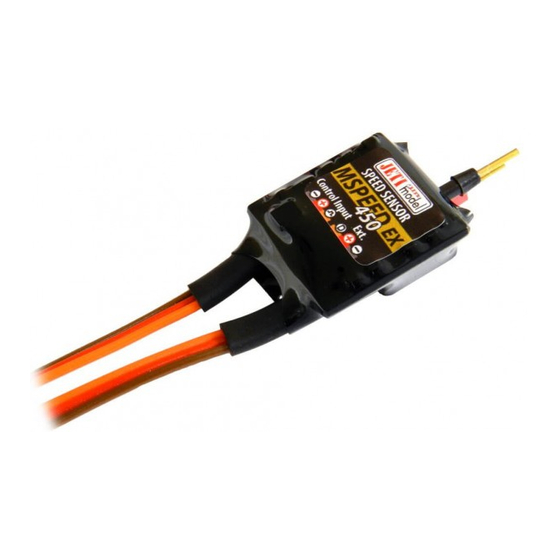

JETI model MSPEED 450 Bedienungsanleitung

Geschwindigkeitssensor
Vorschau ausblenden
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

Werbung

Quicklinks

B
EDIENUNGSANLEITUNG
G
ESCHWINDIGKEITSSENSOR
MSPEED, MSPEED 450
I
NHALT
1. EINLEITUNG ............................................................................................................................................ 4
2. BESCHREIBUNG ..................................................................................................................................... 4
3. KOMMUNIKATION DES SENSORS MSPEED ................................................................................... 5
4. MENÜ MSPEED ........................................................................................................................................ 6
5. INSTALLATION ..................................................................................................................................... 10
6. TECHNISCHE DATEN .......................................................................................................................... 10
7. GARANTIE .............................................................................................................................................. 11
Herausgeber: JETI model s.r.o
www.modellmarkt24.ch
www.modellmarkt24.ch
JETIBOX ................................................................................................. 5
............................................................................................................... 6
......................................................................................................................... 7
..................................................................................................................................... 7
................................................................................................................................................ 8
ZUM
DUPLEX ........................................................................... 5
DUPLEX ....................................... 5
20.5.2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JETI model MSPEED 450

Inhaltszusammenfassung für JETI model MSPEED 450

  • Seite 1: Inhaltsverzeichnis

    EDIENUNGSANLEITUNG ESCHWINDIGKEITSSENSOR MSPEED, MSPEED 450 NHALT 1. EINLEITUNG ............................4 2. BESCHREIBUNG ............................. 4 3. KOMMUNIKATION DES SENSORS MSPEED ................... 5 3.1 ANSCHLUSS VON MSPEED JETIBOX ....................5 AN DIE MPFÄNGER 3.2 ANSCHLUSS VON MSPEED DUPLEX ................5 AN DEN ÜBER DEN...

  • Seite 2: Einleitung

    Bedienungsanleitung: Geschwindigkeitssensor MSPEED 1. Einleitung MSPEED ist ein Sensor, der die Geschwindigkeit misst, die in der Flugpraxis als sog. indizierte Fluggeschwindigkeit zur Luft (IAS) bekannt ist und die Geschwindigkeit des Modells zur Umgebungsluft angibt. Die Information über diese Geschwindigkeit ist bei der Steuerung eines Modells sehr aufschlussreich.

  • Seite 3: Kommunikation Des Sensors Mspeed

    Bedienungsanleitung: Geschwindigkeitssensor MSPEED Das Basisgerät des Sensors MSPEED enthält witerhin zwei dreiadrige Kabel. Das eine ist mit „INPUT“ bezeichnet, das andere mit „EXT“. Der mit „INPUT“ bezeichnete Leiter überträgt das Steuersignal, nach dessen Zustand sich die akustische Signalisation des MSPEED Sensors richtet. Der mit „EXT.“...

  • Seite 4: Menü Mspeed

    Bedienungsanleitung: Geschwindigkeitssensor MSPEED zur Steuerung von MSPEED genutzt werden und in einen freien Empfängerkanal eingesteckt werden. 4. Menü MSPEED Zur Parametereinstellung und und zum Auslesen von Daten dient das Terminal JETIBOX. Nach Anschluss von MSPEED (gemäß Kapitel 3) erscheint im Display der JETIBOX der Einführungsbildschirm, in dessen erster Zeile die Identifikation des Geräts und die Einheit der aktuellen Geschwindigk stehen.

  • Seite 5: Min / Max - Minima / Maxima

    Bedienungsanleitung: Geschwindigkeitssensor MSPEED 4.2 MIN / MAX – Minima / Maxima MSPEED MENU: MIN / MAX – durch Drücken der Taste D (Pfeil nach unten) wählen Sie die Darstellung der Aufzeichnung von Geschwindigkeits- und Temperaturextremen, die im Betriebsverlauf aufgetreten sind. Die Aufzeichnung von Extremen wird automatisch gelöscht oder sie kann manuell im Menü...

  • Seite 6: Control Signal

    Bedienungsanleitung: Geschwindigkeitssensor MSPEED durch Drücken des Pfeiles D (nach unten) wechseln Sie zur Einstellung des INDICATOR Geschwindigkeitsindikators, der zur besseren Orientierung über die Modellgeschwindigkeiten dient und bei der Einhaltung der Optimalgeschwindigkeit des Modells hilft. Beep of speed – Signaleinstellung des Geschwindigkeitsindikators. Diese Einstellung bezieht sich nicht auf das Alarmsignal, dieses ist unabhängig.

  • Seite 7: Alarms- Alarme

    Bedienungsanleitung: Geschwindigkeitssensor MSPEED Trigger level – Einstellung des Triggerniveaus des Eingangs-Steuersignals. (z. B.: Das „Trigger level“ ist auf 1.50 ms eingestellt und „Reverse“ auf OFF“. MSPEED wertet aus, dass es zu einer Überschreitung kam, wenn das Steuersignal größer, als 1.50 ms war und das Akustiksignal des Indikators von MSPEED wird eingeschaltet.

  • Seite 8: Installation

    Voraussetzung gewährt, dass es in Übereinstimmung mit dieser Anleitung mit der vorgeschriebenen Spannung betrieben worden ist und keine mechanischen Schäden aufweist. Der Service wird im Garantiefall und auch danach vom Hersteller durchgeführt. Angenehme Flugerfahrungen wünscht Ihnen der Hersteller: JETI model s.r.o. Příbor, www.jetimodel.cz www.modellmarkt24.ch www.modellmarkt24.ch...
