MAlti EX - EN
MAlti
Altitude meter

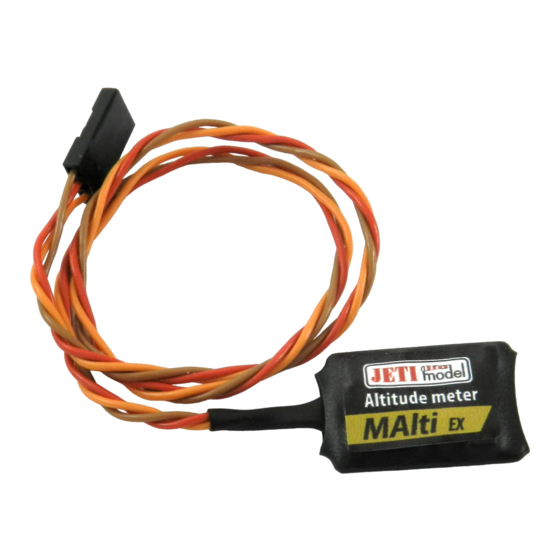

Das MAlti EX ist ein Sensor, der den atmosphärischen Druck misst. Aus den gemessenen
Daten errechnet das MAlti EX die Höhe über NN und die relative Höhe über Grund. Ausserdem wer-
den die minimalen/maximalen Daten erfasst und der Sensor kann Warnungen für gesetzte Werte aus-
geben. Die Daten des Sensors werden über das Duplex-System an den Benutzer übertragen und die
tatsächlichen Messwerte in Echtzeit auf dem LCD-Bildschirm der JETIBOX oder auf den JETI model
DC/DS-Sendern angezeigt.
Hauptmerkmale
Messung von Höhe, Luftdruck, Temperatur.
-
Möglichkeit für akustische Alarme bei JETI Duplex Sendermodulen und der JETIBOX profi.
-
Das MAlti ist kompatibel mit dem EX Bus Protokoll zur komfortablen Einstellung über die
-
Geräteübersicht der DC/DS-16 Sender.
Firmwareupdates über JETI USBa Adapter möglich.
-
Technische Daten
Abmessungen
Gewicht inkl. Kabel
Messgeneuigkeit der relativen Höhe
Auflösung der Höhenmessung
Messbereich
Temperaturbereich
Bereich der Spannungsversorgung
Stromverbrauch
Montage des MAlti Sensors:
Das MAlti EX ist ein sehr empfindlicher Sensor. Jede feine Luftdruckänderung erzeugt eine
Änderung der Sensorwerte für Höhe usw. Daher ist eine Montage des MAlti EX außerhalb von
Kühlluftstrom beeinflusster Bereiche („in ruhiger Luft") empfehlenswert. Der Sensor des MAlti EX
sollte nur vom statischen Druck beeinflusst werden. Ebenso sollte dieser Sensor nicht in der Nähe von
Wärmequellen (Regler, Motoren, Schalldämpfer...) platziert werden.
Das Menü des MAlti:
MAlti
30x16x7mm
5 g
±3m
0.1m
450÷1100hPa
-10÷85°C
3.5 ÷ 8.4V
15mA
-1-
