- Seite 1 Martin 2308- Controller Benutzerhandbuch Version 2.0 und 3.0...
- Seite 2 © 1995 Martin Professional GmbH Technische Änderungen vorbehalten Seite 2 Martin 2308- Controller Version 3.0...
-
Seite 3: Inhaltsverzeichnis
On -Line ............18 Seite 3 Martin 2308- Controller Version 3.0... - Seite 4 Centrepiece ........... . 44 Martin 516, 16 Kanal 0 - 10 V Dimmer Controller ......46 Zusätzliche Funktionen des Controllers .
-
Seite 5: Vorwort
Martin 2308- Controller. 10 Meter XLR-XLR Kabel Abschlußstecker Einführung Der Martin 2308- Controller ist ein Programmierwerkzeug für die Gestaltung einer nahezu unbegrenzten Zahl von Light - Setups und bietet folgende Möglichkeiten: Unterstützung der folgenden Produkte von Martin Professional: Roboscan 804 / 805... - Seite 6 Der Martin 2308- Controller bietet vier verschiedene Betriebsarten und den Zugriff auf die Steuerfunktionen in der gewählten Betriebsart. Die Bedienung des 2308- Controllers erfolgt über die Tasten auf der Frontplatte. Alle Tastenbezeichnungen in diesem Handbuch werden in eckigen Klammern dargestellt.
-
Seite 7: Anschlüsse
Wenn Controller Einheiten anschließen, verwenden Sie das mitgelieferte XLR- Kabel, um die erste Einheit in der Kette mit dem 2308- Controller zu verbinden. Alle weiteren Einheiten werden dann in Folge über XLR- Kabel verbunden. Diese Kabel können Sie von Ihrem Martin- Händler... -
Seite 8: Werkseinstellungen
Controller nicht mehr korrekt arbeitet. Konfiguration Schalten Sie den 2308- Controller kurz aus und dann wieder ein. Nachdem {robo} zu blinken aufgehört hat, drücken Sie [set up]. Danach wird Kanal 1 aktiviert und das Display zeigt eine der folgenden Einheiten an, die an diesen Kanal angeschlossen ist. -
Seite 9: Joysticksteuerung
Einschalten Schalten Sie die Einheiten ein und warten Sie etwa 1 Minute. Dann schalten Sie den Martin 2308- Controller ein, indem Sie die [On]- Taste in der linken unteren Ecke der Frontplatte betätigen. Da ein fehlerfreier Speicher für den korrekten Betrieb des Martin 2308- Controllers sehr wichtig ist, werden nach dem Einschalten verschiedene Tests durchgeführt,... -
Seite 10: Frontplatte

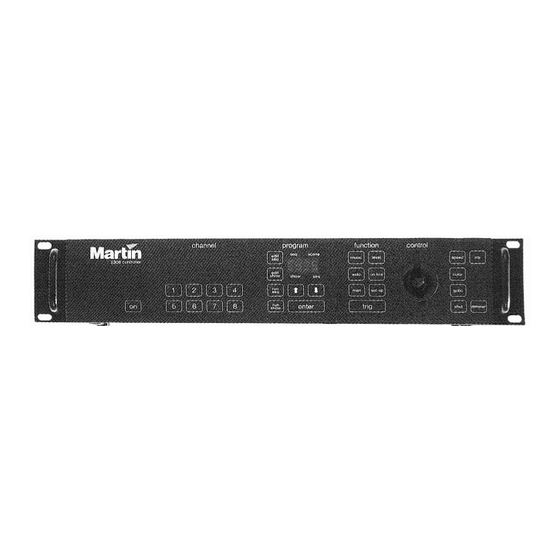

Frontplatte Die Frontplatte des Martin 2308- Controllers ist in vier Bereiche aufgeteilt: Kanal, Programm, Funktion und Steuerung Durch kurzes Drücken einer Taste wird eine Funktion des Controllers aktiviert. Die Tasten [ ↑ ], [ ↓ ] wiederholen die Funktion, wenn sie länger als eine halbe Sekunde gedrückt werden. -
Seite 11: Programmstruktur
Eine Szene ist die individuelle Einstellung aller acht angeschlossenen Einheiten. In anderen Worten: Eine Show enthält Informationen über Sequenzen, eine Sequenz enthält Informationen über Szenen und eine Szene enthält die Informationen über jede einzelne Einheit. Seite 11 Martin 2308- Controller Version 3.0... -
Seite 12: Erstellen Von Sequenzen Und Shows
Wenn Sie weitere Szenen programmieren wollen, fahren Sie fort wie oben beschrieben und speichern Sie erneut ab. Bitte beachten Sie, daß es nicht möglich ist, die Anzahl der Szenen in einer Sequenz zu verändern, nachdem Sie den „Edit Sequence“- Modus verlassen haben. Seite 12 Martin 2308- Controller Version 3.0... -
Seite 13: Sequenz Löschen
Farbe bei diesen Einheiten gleichzeitig verändern. Die übrigen Funktionen wie Drehen oder Kippen bleiben unverändert. Beachten Sie, welche Einheiten ausgewählt sind, wenn Sie eine Funktion aktivieren, da alle selektierten Einheiten der gleichen Art beeinflußt werden. Seite 13 Martin 2308- Controller Version 3.0... -
Seite 14: Der Show-Editor
Das Display zeigt jetzt {Se} an. Wenn keine weiteren Sequenzen mehr an die Show angefügt werden sollen, drücken Sie [edit show], um die Show abzuspeichern. Sie können jetzt fortfahren, die Show zu editieren oder einen anderen Modus des Controllers aufzurufen. Seite 14 Martin 2308- Controller Version 3.0... -
Seite 15: Einfügen Einer Sequenz In Eine Show
Manuelle Triggerung ein oder aus. Triggersignalpegel des Musikeingangs (1 - 20). Die Einstellungen der verschiedenen Funktionen werden nicht gespeichert, wenn Sie den Controller aus- und wieder einschalten oder wenn Sie einen anderen Modus des Controllers aufrufen. Seite 15 Martin 2308- Controller Version 3.0... -
Seite 16: Ausführen Von Sequenzen Und Shows
Einstellung als Standardwert bis zum nächsten Einschalten des Controllers gespeichert. Ausführen von Sequenzen und Shows Im 2308- Controller sind bis Version 1.9 40 vorprogrammierte Sequenzen enthalten, die zur Steuerung der Roboscans 804 / 5 und 1004 / 5 gedacht waren; ab Version sind... -
Seite 17: Triggerquellen
Rate. Diese Funktion ist nicht anwendbar, wenn Einheiten als Verfolger eingesetzt werden oder wenn (level) leuchtet. Die Einstellung der Autotriggerrate ist nicht möglich, wenn (man) leuchtet, da die [trig] Taste eine übergeordnete Funktion gegenüber der automatischen Triggerung hat. Seite 17 Martin 2308- Controller Version 3.0... -
Seite 18: Musiktriggerung
Lampen der Einheiten und die Triggerung werden abgeschaltet. Bei einem RoboZap stoppt außerdem die Spiegelrotation. Ein erneutes Betätigen der [on line] Taste aktiviert die Kommunikation wieder und die Triggerung sowie die Lampen werden wieder eingeschaltet. Seite 18 Martin 2308- Controller Version 3.0... -
Seite 19: Spezielle Funktionen
(gobo, color, shutter, speed) auch einen externen Joystick einsetzen. Verwenden Sie einen digitalen Joystick mit Mikroschaltern zum Anschluß an diesen Controller. Das Schild auf der Rückseite des Gerätes zeigt den korrekten Anschluß des externen Joysticks. Seite 19 Martin 2308- Controller Version 3.0... -
Seite 20: Anzeigemeldungen
COLX : Color- Taste ist gedrückt, X ist die gewählte Farbnummer. YCoX : Color- Taste ist gedrückt, X ist die gewählte Farbnummer. Y variiert je nach der angeschlossenen Einheit. d XX : Dimmerpegel. Seite 20 Martin 2308- Controller Version 3.0... -
Seite 21: Fehlermeldungen
Err9 : Die Informationen über die Sequenzen sind zu stark beschädigt, um gelesen werden zu können. Sie müssen den Controller neu Initialisieren. Wenn dieser Fehler fortbesteht, wenden Sie sich bitte an Ihre Martin- Vertrieb. ErrA: Falsche Speichergröße. Datenübertragung kann nur zwischen Controllern mit gleicher Speichergröße durchgeführt werden. -
Seite 22: Anhang A Dipschalterstellungen Für Die Martin Lichteinheiten
ANHANG A Dipschalterstellungen für die Martin Lichteinheiten Dipschalterstellungen für Roboscan 804 / 5, 1004 / 5, 1016 und PRO Adressen für Roboscan 804 / 5, 1004 / 5, 1016 und PRO 218 Einheit Nr. Einheit Nr. 1,2,5 1,3,5 2,3,5 1,2,3... -
Seite 23: Dipschalterstellungen Für Robocolor, Robocolor Ii, Robocolor Msd 200
Dipschalterstellungen für RoboColor, RoboColor II, RoboColor MSD 200 Adressen für RoboColor, RoboColor II und RoboCclor MSD 200 Einheit Nr. Einheit Nr. 1,2,5 1,3,5 2,3,5 1,2,3 1,2,3,5 1,4,5 2,4,5 1,2,4 1,2,4,5 3,4,5 1,3,4 1,3,4,5 2,3,4 2,3,4,5 1,2,3,4 1,2,3,4,5 Sequenzeinstellungen für RoboColor, RoboColor II und RoboCclor MSD 200 Beschreibung Test Alle Schalter aus (OFF) -
Seite 24: Dipschalterstellungen Für Robozap Und Robozap Msr 1200
Dipschalterstellungen für RoboZap und RoboZap MSR 1200 Adressen für RoboZap und RoboZap MSR 1200 Einheit Nr. Einheit Nr. 1,2,5 1,3,5 2,3,5 1,2,3 1,2,3,5 1,4,5 2,4,5 1,2,4 1,2,4,5 3,4,5 1,3,4 1,3,4,5 2,3,4 2,3,4,5 1,2,3,4 1,2,3,4,5 Sequenzeinstellungen für RoboZap und RoboZap MSR 1200 Beschreibung Test Alle Schalter aus (OFF) -
Seite 25: Dipschalterstellungen Für Centrepiece
Dipschalterstellungen für Centrepiece Adressen für Centrepiece Einheit Nr. Einheit Nr. 1,2,5 1,3,5 2,3,5 1,2,3 1,2,3,5 1,4,5 2,4,5 1,2,4 1,2,4,5 3,4,5 1,3,4 1,3,4,5 2,3,4 2,3,4,5 1,2,3,4 1,2,3,4,5 Sequenzeinstellungen für Centrepiece Beschreibung Test Alle Schalter aus (OFF) Demo zufällig 2,3,6 Demo zufällig mit Musiktriggerung 1,2,3,6 Vorprog. -
Seite 26: Anhang B Individuelle Produktinformationen
100 % weiche Dimmung. Iris- Variable Strahlwinkel. Pro Kanal des 2308- Controllers kann ein Roboscan angesteuert werden. Die Dreh- und Kippbewegungen werden direkt über Joystick gesteuert. Anmerkung: Wenn der Beschleunigungsmodus im Setup konfiguriert wurde, besitzt die Spiegelbewegung einen Beschleunigungsfaktor. Bewegen Sie den Joystick in eine Richtung und halten Sie ihn in der Position, dann bewegt sich der Spiegel schneller, bis die volle Geschwindigkeit erreicht ist. - Seite 27 Goborad in jeder Stellung zwischen zwei angrenzenden Gobos positioniert werden kann. Wenn die Gobomischung aktiviert ist, zeigt das Display die nächste Gobonummer an. Drücken Sie [Gobo] erneut, um die Goboeinstellung zu deaktivieren. Seite 27 Martin 2308- Controller Version 3.0...
-
Seite 28: Um Diesen Modus Zu Verlassen Und Zum Bewegungs- Modus
Sie entweder die [Color] oder die [Gobo]- Taste zweimal, ohne den Joystick zu bewegen. [Iris] Diese Taste ist installiert, besitzt aber noch keine Funktion. Jedoch wird diese Funktion bei zukünftigen Software Updates und für zukünftige Produkte verfügbar sein. Seite 28 Martin 2308- Controller Version 3.0... -
Seite 29: Roboscan 812
6 verschiedene Stroberaten + Aus / Ein. Fernstart der Lampe - Ein- / Ausschalten der Lampe über Controller. Iris- Variable Strahlwinkel. Pro Kanal des 2308- Controllers kann ein Roboscan 812 angesteuert werden. Die Dreh- und Kippbewegungen werden direkt über Joystick gesteuert. Weitere Funktionen Taste: Funktion: [Speed] Die Betätigung der [Speed]- Taste ermöglicht die Geschwindigkeits-... - Seite 30 Joystick nach oben oder unten drücken. Bitte beachten Sie, daß für diesen Effekt ein Gobo mit der Nummer 2 oder höher selektiert werden muß, da der Effekt zwischen zwei angrenzenden Gobos ausgeführt wird. Seite 30 Martin 2308- Controller Version 3.0...
-
Seite 31: Roboscan Pro 518
6 verschiedene Stroberaten plus Aus/Ein. Iris- Steuerung des Effektrades mit Farb- korrekturfiler plus Frostfilter plus Dreiseit- prisma. Pro Kanal des 2308- Controllers kann ein Roboscan PRO 518 angesteuert werden. Die Dreh- und Kippbewegungen werden direkt über Joystick gesteuert. Weitere Funktionen Taste: Funktion: [Speed] Die Betätigung der [Speed] Taste ermöglicht die Geschwindigkeits-... - Seite 32 [Strobe] Taste erneut und die Stroberate der entsprechenden Einheiten wird beibehalten. Ein weiterer Druck auf die [Strobe] Taste bewirkt jedoch, daß die Strobefunktion wieder beendet wird und zur Ein / Aus Funktion zurückkehrt. Seite 32 Martin 2308- Controller Version 3.0...
- Seite 33 Wenn ein Stand Alone Programm ausgeführt wird, ist der Controller für alle übrigen Funktionen blockiert. Um diesen Modus zu deaktivieren, drücken Sie die Shut- Taste erneut und der Controller kehrt zum normalen Betrieb zurück. Seite 33 Martin 2308- Controller Version 3.0...
-
Seite 34: Robocolor
Jeder Martin RoboColor Controller ist mit vier Lampen und folgenden Funktionen ausgestattet: Individuelle Farbwahl für alle Lampen. Individuelle Farbwechselgeschwindigkeit für alle Lampen. 6 verschiedene Stroberaten plus Ein und Aus. Pro Kanal des 2308- Controllers kann ein RoboColor Controller (4 Robocolor Köpfe) angesteuert werden. Weitere Funktionen Taste: Funktion: [Speed] Die Betätigung der [Speed] Taste ermöglicht die Geschwindigkeits-... -
Seite 35: Robocolor Ii
Individuelle Farbwahl für alle Lampen. Individuelle Farbwechselgeschwindigkeit für alle Lampen. 6 verschiedene Stroberaten plus Ein und Aus. Pro Kanal des 2308- Controllers kann ein RoboColor II Controller (4 Robocolor II Köpfe) angesteuert werden. Programmierung der RoboColor II Einheit Die Programmierung und der Betrieb der RoboColor II Einheit geschieht bis auf die... -
Seite 36: Robocolor Msd 200
RoboColor MSD 200 Jeder Martin RoboColor MSD 200 ist mit folgenden Funktionen ausgestattet: 100 % weiche Dimmung. 2 x 4 dichroitische Farbfilter. Hochgeschwindigkeits- Strobeeffekt. Pro Kanal des 2308- Controllers kann ein RoboColor MSD 200 angesteuert werden. Weitere Funktionen Taste: Funktion: [Speed] Die Betätigung der [Speed] Taste ermöglicht die Geschwindigkeits-... - Seite 37 Lampe aus). Um den Wert zu ändern, drücken Sie einfach den Joystick nach oben oder unten. Um diesen Modus zu verlassen und zum Bewegungs- Modus zurückzukehren, drücken Sie entweder die [Color] oder die [Gobo] Taste zweimal, ohne den Joystick zu bewegen. Seite 37 Martin 2308- Controller Version 3.0...
-
Seite 38: Robocolor Pro 400
Zwei getrennte Farbräder. Kombinierter Dimmer / Shutter mit Microstepping für 100% weiche Dimmung mit variablem Strobe- Effekt. Lampenstart über Controller steuerbar. Lüfterkühlung über Controller steuerbar. Pro Kanal des 2308- Controllers kann ein RoboColor Pro 400 angesteuert werden. Weitere Funktionen Taste: Funktion: [Speed] Die Betätigung der [Speed] Taste ermöglicht die Geschwindigkeits-... - Seite 39 Wenn ein Stand Alone Programm ausgeführt wird, ist der Controller für alle übrigen Funktionen blockiert. Um diesen Modus zu deaktivieren, drücken Sie die [Shut]- Taste erneut und der Controller kehrt zum normalen Betrieb zurück. Seite 39 Martin 2308- Controller Version 3.0...
-
Seite 40: Robozap
6 verschiedene Stroberaten plus Ein und Aus. Steuerbare Rotationsgeschwindigkeit der Spiegeltrommel. Pro Kanal des 2308- Controllers kann ein RoboZap angesteuert werden. Die Spiegeltrommel kann in kontinuierliche Rotation versetzt werden, indem Sie den Joystick nach unten oder oben drücken - die Drehrichtung ändert sich entprechend. - Seite 41 [Strobe]- Taste erneut und die Stroberate der entsprechenden Einheiten wird beibehalten. Ein weiterer Druck auf die [Strobe]- Taste bewirkt jedoch, daß die Strobefunktion wieder beendet wird und zur Ein / Aus Funktion zurückkehrt. Seite 41 Martin 2308- Controller Version 3.0...
-
Seite 42: Robozap Msr 1200
6 verschiedene Stroberaten plus Ein und Aus. Steuerbare Rotationsgeschwindigkeit der Spiegeltrommel. Pro Kanal des 2308- Controllers kann ein RoboZap angesteuert werden. Die Spiegeltrommel kann in kontinuierliche Rotation versetzt werden, indem Sie den Joystick nach unten oder oben drücken - die Drehrichtung ändert sich entprechend. - Seite 43 [Strobe] Taste erneut und die Stroberate der entsprechenden Einheiten wird beibehalten. Ein weiterer Druck auf die [Strobe]- Taste bewirkt jedoch, daß die Strobefunktion wieder beendet wird und zur Ein / Aus Funktion zurückkehrt. Seite 43 Martin 2308- Controller Version 3.0...
-
Seite 44: Centrepiece
Positionen. Zwei mal vier individuell steuerbare Kippspiegel. Steuerbare Geschwindigkeit der Kippspiegel. Pro Kanal des 2308- Controllers kann ein Centrepiece angesteuert werden. Programmierung der Centrepiece Einheit Lampe Ein / Aus und Stand Alone Modi Die Funktion Lampe Ein / Aus ist sowohl vom Folge Modus als auch vom Programm Modus erreichbar. - Seite 45 Sie können aber auch feste Positionen programmieren, indem Sie den Joystick nach oben oder unten drücken. Neben den vollen Farbpositionen können auch alle Zwischenstellungen programmiert werden. Das Display zeigt dann {CoXX} an, wobei XX der gewählten Position des Farbrades entspricht. Seite 45 Martin 2308- Controller Version 3.0...
-
Seite 46: Martin 516, 16 Kanal 0 - 10 V Dimmer Controller
Martin 516, 16 Kanal 0 - 1 V Dimmer Controller Jeder Martin 516 Dimmer Controller ist in der Lage, 16 individuelle 0 - 10 V Ausgänge bei 16 verschiedenen Pegeln zu steuern. Pro Kanal des 2308- Controllers kann ein Dimmer Controller angesteuert werden. -
Seite 47: Zusätzliche Funktionen Des Controllers
Zielcontroller ist jetzt bereit, Daten zu empfangen. Schalten Sie den Quellencontroller ein und drücken Sie während der Initialisierung den Joystick nach oben. Das Display zeigt dann {up00} (Upload Modus). Die Datenübertragung wird jetzt automatisch gestartet. Seite 47 Martin 2308- Controller Version 3.0... -
Seite 48: Zugriff Auf Vorprogrammierte Sequenzen
Verbesserte Rauschunterdrückung Frühere Versionen beinhalteten das Problem, daß der Controller bei Spannungs- spitzen und Rauschen in der Netzversorgung unkontrolliert zwischen den verschiedenen Programmfunktionen umschaltete. Dieses Problem wurde jetzt durch ein verbessertes Softwarefilter beseitigt. Seite 48 Martin 2308- Controller Version 3.0... -
Seite 49: Weitere Steuergeräte Von Martin Professional
Weitere Steuergeräte von Martin Professional DMX- Interface Das Martin Professional DMX- Interface ermöglicht es Ihnen, alle Martin Professional Produkte über ein beliebiges DMX Lichtmischpult zu steuern. Dieses Gerät beinhaltet folgende Funktionen: Doppelt schaltbare Spannungssteuerung, Steuermöglichkeit aller Martin Professional Lichteinheiten, volle und reduzierte Versionen, um wertvolle Steuerkanäle freizuhalten sowie LED`s auf der Frontplatte des Gerätes zur Anzeige der... -
Seite 50: Glossar
Ein Blindstecker, den Sie in die letzte Einheit der Kette stecken sollten, um die fehlerfreie Übertragung der Informationen zu gewährleisten. Analogkanal Einer von 16 individuellen Kanälen des Martin 516 Dimmer Controllers. Betriebsmodus Die primäre Aufgabe des Controllers wie das Editieren einer... - Seite 51 Szene einer Sequenz zu springen. Auto Triggersignal wird Controller erzeugt (programmierbar) Manual Das Triggersignal wird manuell durch die [trig] Taste erzeugt. Music Das Triggersignal wird von einer Musiksignalquelle erzeugt. Werkseinstellung Verschiedene Standardeinstellungen für die Steuerung der Einheiten. Seite 51 Martin 2308- Controller Version 3.0...
-
Seite 52: Index
Löschen einer Sequenz ..........13 Seite 52 Martin 2308- Controller Version 3.0... - Seite 53 Martin 516 Dimmer Controller ........
- Seite 54 [iris]............28,29,31,33 Seite 54 Martin 2308- Controller Version 3.0...
