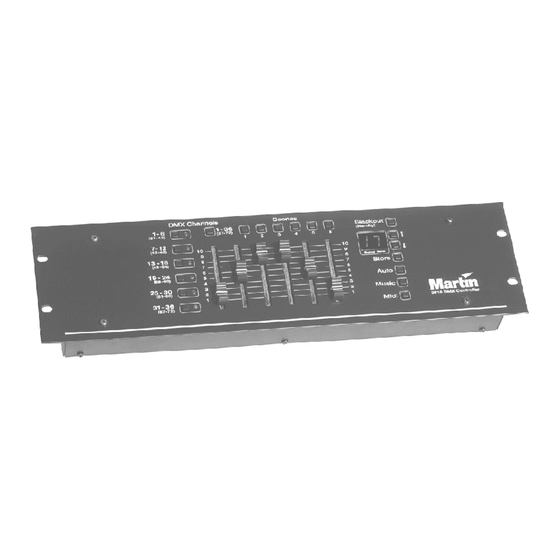

Abschnitt 1 EINFÜHRUNG Wir bedanken uns für Ihre Wahl des Martin 2518 Controllers. Der 2518 ist ein leicht zu bedienender robuster DMX Controller, der über 72 DMX- Kanäle und vielfältige Ansteuerungsmöglichkeiten verfügt. Zwei 2518 DMX Controller können mit den Tandem-Kit (Art. Nr. 91616005) verbunden werden, um die Anzahl der DMX-Kanäle und programmierbaren Szenen zu... -
Seite 5: Installation
• Bedienungshandbuch ANSCHLUSS DER SERIELLEN KETTE Serielle Datenübertragung Der 2518 DMX- Controller sendet die Steuerbefehle zu den Beleuchtungs- geräten und anderen DMX- Geräten über eine serielle Kette. Ein Kabel verbindet den Ausgang des Controllers mit dem Eingang des ersten Gerätes. Schließen Sie weitere Einheiten an, indem Sie jeweils den XLR- Ausgang eines Gerätes mit dem XLR- Eingang der nächsten Einheit... - Seite 6 Martin-Geräte, die ab 1997 eingeführt wurden sowie alle anderen zu DMX kompatiblen Geräte mit 3-poligen Datenanschlüssen können direkt ohne Adapter mit dem 2518 DMX Controller verbunden werden. Erforderliche Adapter für den Anschluss anderer Geräte sind in Tabelle 2 aufgeführt. Pin 1...
-
Seite 7: Anschluss Der Stromversorgung
Mikrophonkabel eingesetzt werden können, sind sie weniger zuverlässig als Twisted- Pair Kabel. Verwenden Sie 24AWG- Kabel für Distanzen bis 300 Meter und 22AWG- Kabel für Distanzen bis 500 Meter. Bei Ihrem Martin Händler sind spezielle Kabel, Steckverbinder und Adapter für die Steuerung von Beleuchtungsgeräten erhältlich. -
Seite 8: Einstellung Von Modus Und Adressen
Die Steuerung der Einheiten ist am einfachsten, wenn Sie alle Kanäle des Gerätes einer Kanal- Taste zuordnen. Diese Tasten sind in 12 Gruppen mit 6 Kanälen aufgeteilt, wie in der folgenden Tabelle dargestellt ist: Tabelle 4: Kanalgruppen und Einstellungen (Dipschalter Ein) 2518 DMX Controller Bedienungshandbuch... - Seite 9 Die Adressen werden in der Regel über Dipschalter am Gerät konfiguriert. Die Dipschalterstellungen können Sie Tabelle 4 entnehmen. Zusätzlich können über die Dipschalter spezielle Optionen aktiviert werden. Der Dipschalter 10 des Martin Destroyer X250 und Punisher X250 muß zum Beispiel gesetzt werden.
-
Seite 10: Programmierung
1. Schalten Sie die Scheinwerfer ein und warten Sie, bis deren Reset beendet ist. Die Geräte können nun Steuerdaten empfangen. 2. Schalten Die den 2518 DMX Controller ein. 3. Drücken Sie einen Kanaltaster, um die Effekte eines bestimmten Gerätes mit den Schiebereglern einzustellen. Sie können mehrere... -
Seite 11: Programmierung Von Szenen
1. Stellen Sie die Scheinwerfer wie oben beschrieben ein. 2. Drücken Sie [Store]. Die Anzeige blinkt. 3. Drücken Sie die Pfeiltasten, um eine Bank auszuwählen. 4. Drücken Sie eine der 6 Szenentasten. Die Anzeige hört zu blinken auf. 2518 DMX Controller Bedienungshandbuch... - Seite 12 1. Deaktivieren Sie alle Kanäle. Schieben Sie alle Regler auf die oberste Position (Wert 10). 2. Aktivieren Sie alle Kanäle. Schieben Sie alle auf die unterste Position (Wert 0). 3. Drücken Sie [Store]. Wählen Sie die zu initialisierende Szene. 2518 DMX Controller Bedienungshandbuch...
-
Seite 13: Abruf Der Programmierung
Manueller und MIDI-Aufruf einer Szene (siehe nächsten Abschnitt) hat Priorität gegenüber der automatischen Programmausführung. Wenn der Controller z.B. gerade Szene 3 im Musiktrigger-Modus ausführt und Sie drücken die Szenentaste 1, wird Szene 1 ausgeführt. Der nächste Impuls der Musiktriggerung ruft Szene 2 auf. 2518 DMX Controller Bedienungshandbuch... -
Seite 14: Manueller Aufruf Von Szenen
Szenen der aktuellen in einer Schleife nacheinander aufgerufen. Die Bank kann jederzeit umgeschaltet werden. AKTIVIEREN DES MUSIKTRIGGERS 1. Drücken Sie die [Music]-Taste. Die Ausführung beginnt. 2. Drücken Sie die [Music]-Taste erneut, um den Musiktrigger wieder abzuschalten. 2518 DMX Controller Bedienungshandbuch... -
Seite 15: Einrichten Des Showmodus
1. Rufen Sie die gewünschte Szene, Bank oder Show (Ablauf über mehrere Bänke) auf. 2. Drücken Sie den Umschalttaster für DMX-Bänke (Autostart-Taste) für ca. 4 s, bis der Controller einen Reset ausführt. Die Autostart beginnt mit der Szene, die gerade aktuell war. 2518 DMX Controller Bedienungshandbuch... -
Seite 16: Abschalten Der Autostart-Funktion
Den Blackout führt der 2518 Controller bei allen angeschlossenen Geräten aus, indem der DMX- Wert 0 auf allen Kanälen gesendet wird. Im Standby-Modus wird kein DMX- Signal vom 2518 DMX Controller gesendet. Die Geräte können unterschiedlich reagieren, wenn kein DMX mehr gesendet wird: einige führen einen Blackout aus, andere bleiben auf... -
Seite 17: Die Verwendung Von Midi
Abschnitt 6 MIDI ERWENDUNG VON Der 2518 DMX Controller verfügt in Verbindung mit MIDI-Geräten wie Keyboards, Drum Machines oder Soundkarten eines Computers über zusätzliche Funktionen zur Programmwiedergabe. MIDI-Noten und program changes können dazu verwendet werden, um bestimmte Szenen aufzurufen, Bänke zu wechseln oder die nächste Szene einer Bank aufzurufen. - Seite 18 2. Erzeugen Sie den MIDI-Befehl. Spielen Sie auf dem Keyboard (oder einem anderen MIDI-Gerät) entsprechende Note oder führen Sie die Funktion aus, die gelöscht werden soll. Die Anzeige hört zu blinken auf, wenn der Befehl gelöscht wurde. Die Szene wird nicht gelöscht. 2518 DMX Controller Bedienungshandbuch...
-
Seite 19: Tandem -Modus
Der Master-Controller ermöglicht den Zugriff auf die Kanäle 1-72 und die Szenen 1-6; der Slave-Controller verwaltet die Kanäle 73-144 und die Szenen 7-12. Im Tandem-Modus wird die MIDI-Funktion nicht unterstützt. Die Tabelle zeigt die Unterschiede zwischen Einzel- und Tandem-Betrieb. 2518 DMX Controller Bedienungshandbuch... -
Seite 20: Verbinden Der Controller
Controller miteinander zu verbinden. Normale serielle Datenleitungen funktionieren nicht. Die Pin-Belegung der Verbindungsleitung ist unten dargestellt. Die Pins 6-9 werden nicht verwendet. 1. Verbinden Sie die RS-232 Schnittstellen der Controller miteinander. 2. Schliessen Sie das DMX-Datenkabel am Slave-Controller an. 2518 DMX Controller Bedienungshandbuch... -
Seite 21: Einrichten Des Tandem-Modus
Kanal-Tasten (1-12, 13-24, 25-26) solange, bis in der Anzeige „ON“ erscheint. Die Controller arbeiten nun im Tandem- Modus. 4. Um den Tandem-Modus wieder zu deaktivieren, wiederholen Sie Schritt 4, bis „OF“ in der Anzeige erscheint. 2518 DMX Controller Bedienungshandbuch... -
Seite 22: Spezielle Funktionen
Sie die Verbindung herstellen. Ziehen Sie bei Problemen die online- Hilfe des Programms zu Rate. WIEDERGABE-MODUS Durch die Sperrung der Programmierfunktionen kann der 2518 DMX Controller in ein einfach bedienbares Abspielgerät mit manuellen Eingriffsmöglichkeiten verwandelt werden. Beachten Sie, dass das Aktivieren oder Deaktivieren des Tandem-Modus die Programmiersperre aufhebt und dann das Verändern und Löschen des Speichers möglich ist. -
Seite 23: Hinweise Zur Fehlerbeseitigung
Eine Anzeige von 400 bis 20.000 Ω deutet auf einen fehlenden Abschlußwiderstand hin. Ein unendlicher Widerstand resultiert aus einer schlechten Verbindung, einem gebrochenen Kabel oder einer defekten Einheit. Ein sehr geringer Widerstand hingegen wird meist durch einen Kurzschluß in der Datenleitung oder eine defekte Einheit hervorgerufen. 2518 DMX Controller Bedienungshandbuch... -
Seite 24: Service
4. Die Kanal-LED´s blinken nun von unten nach oben, um anzuzeigen, dass die Fader kalibriert wurden. Wiederholen Sie den Vorgang, wenn die Kanal-LED´s nicht blinken. Die Fader sind jetzt kalibriert und der Controller kann normal verwendet werden. 2518 DMX Controller Bedienungshandbuch... - Seite 25 - Master-Controller -> Standby [Blackout] [19-24][31-36] schnell drücken+halten bis „LO“ (Sperre) oder „OF“ (frei) angezeigt wird alle Szene löschen Controller -> Standby [Blackout] [Store]+[Pfeil auf] schnell drücken+halten alle MIDI-Funktionen löschen Controller -> Standby [Blackout] [Store]+[Pfeil ab] schnell drücken+halten 2518 DMX Controller Bedienungshandbuch...
-
Seite 26: Technische Daten
• DMX- Ausgang ..............3-polig, XLR- Buchse • MIDI- Eingang ............... 5-polig, DIN- Buchse • RS-232 Schnittstelle ............9-polig, D-SUB- Buchse Materialien • Gehäuse, Abdeckung ..........Schwarz lackiertes Stahlblech • Tasten, Knöpfe ..................Kunststoff • Gerätefüße ....................Gummi 2518 DMX Controller Bedienungshandbuch...
