- Seite 1 Freekie Bedienungsanleitung...
- Seite 2 © 2002 Martin Professional A/S, Dänemark. Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne schriftliche Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. Rev. 020721 MG Rev. B...
-
Seite 3: Inhaltsverzeichnis
Einführung 4 Eigenschaften 4 Sicherheitshinweise 5 Installation 6 Stromversorgung 6 Anschluss der Datenleitung 6 Über serielle Datenleitungen 6 Aufbau der Datenlinie 6 DMX Adresseinstellung 8 Einrichten des Controllers 11 Einrichten der Geräte 11 Einrichten des Stroboskops 12 Einrichten der Nebelmaschine 13 Einrichten eines Verfolgers 14 Programmieren der Shows 15 Programmieren einer Show 15... -
Seite 4: Einführung

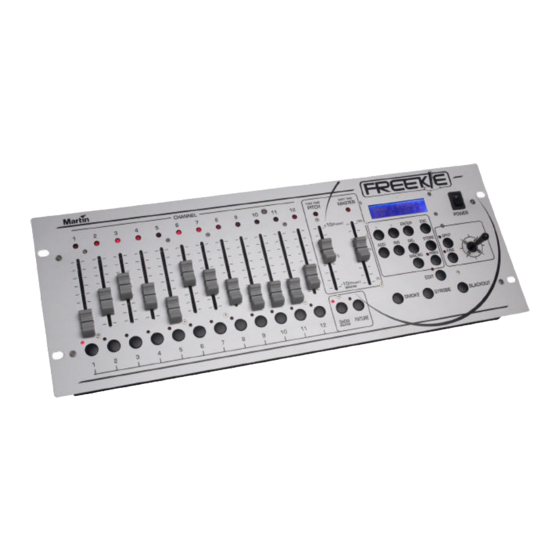

Controller steuert bis zu 12 Geräte per DMX und verfügt über vielfältige Triggeroptionen. Freekie steuert bis zu 12 Geräte mit jeweils maximal 12 Kanälen. der Joystick dient zur einfachen Pan-/Tilteinstellung, außerdem stehen Strobe- und Nebeltasten zur Verfügung. Der Masterfader ermöglicht das Dimmen aller Geräte und die mehrfach vorhandenen belegbaren Tasten erleichtern die Steuerung zusätzlicher DMX-... -
Seite 5: Sicherheitshinweise
S I C H E R H E I T S H I N W E I S E • Der Freekie ist nicht für den Haushaltsgebrauch. • Verwenden Sie das Gerät nur für die beschriebenen Zwecke. • Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus. -
Seite 6: Installation
S T R O M V E R S O R G U N G Der Freekie wird durch ein mitgeliefertes 9 V Gleichstromnetzteil mit Strom versorgt. Verbinden Sie das Netzteil mit dem Stromnetz und stecken Sie die 9 V Buchse an der Rückseite des Geräts ein. - Seite 7 Kabel in verschiedenen Längen, Verbinder und Adapter. Verbinden Sie, beginnend mit dem Controller, alle Geräte miteinander. Der Freekie verfügt über 4 parallele (zwei 3-polige und zwei 5-polige) DMX-.Aus- gänge. Verwenden Sie niemals einen Y-Adapter, um eine Linie aufzuteilen. Wenn Sie eine Datenlinie verzweigen müssen, dürfen Sie nur geeignete Splitter wie...
-
Seite 8: Dmx Adresseinstellung
Die Startadresse ist der erste Kanal, bei dem das Gerät auf Befehle des Controllers reagiert. Der Freekie kann die ersten 12 Kanäle von bis zu 12 Geräten steuern, zusätzlich Stroboskope und Nebelmaschinen. Der Freekie weist jedem Gerät unabhängig von seiner tatsächlichen Kanalzahl 12 Kanäle zu, deswegen sind die möglichen... - Seite 9 Freekie Geräte-ID DMX-Adresse Dipschalter-Einstellung Tabelle 1 DMX Adresseinstellung...
- Seite 10 Freekie Geräte-ID DMX-Adresse Dipschalter-Einstellung Nebel Stroboskop Tabelle 1 Wenn die Geräte nicht alle unabhängig gesteuert werden sollen, können zwei oder mehreren Geräten gleiche Startadressen zugewiesen werden. Die Geräte empfangen dann die selben Befehle und reagieren identisch. Notieren Sie, welchem Gerät welche Adresse zugewiesen wurde - Sie benötigen diese Information beim Einrichten des Controllers.
-
Seite 11: Einrichten Des Controllers
INRICHTEN DES ONTROLLERS E I N R I C H T E N D E R G E R Ä T E 1 Drücken und halten Sie EDIT für 3 Sekunden. 2 Wenn der PIN-Code aktiviert ist (siehe “Administrator-Funktionen” auf Seite 21), werden Sie aufgefordert, den PIN-Code einzugeben (Werkseinstellung: „221174“). -
Seite 12: Einrichten Des Stroboskops
E I N R I C H T E N D E S S T R O B O S K O P S Der Freekie kann ein oder mehrere Stroboskope steuern, wenn diese auf die DMX- Adresse 157 eingestellt wurden. Während der Show kann das Stroboskop jederzeit durch Druck auf die STROBE-Taste aktiviert werden. -
Seite 13: Einrichten Der Nebelmaschine
E I N R I C H T E N D E R N E B E L M A S C H I N E Der Freekie kann ein oder mehrere Nebelmaschinen steuern, wenn diese auf die DMX-Adresse 145 eingestellt wurden. Während der Show kann das Stroboskop jederzeit durch Druck auf die SMOKE-Taste aktiviert werden. -
Seite 14: Einrichten Eines Verfolgers
E I N R I C H T E N E I N E S V E R F O L G E R S Der Freekie kann einen bestimmten Scheinwerfer als Verfolger verwenden, der unabhängig von der Show mit dem Joystick gesteuert werden kann. Einrichten eines Verfolgers: 1 Drücken und halten Sie EDIT für 3 Sekunden. -
Seite 15: Programmieren Der Shows
ROGRAMMIEREN DER SHOWS Shows bestehen aus bis zu 10 Szenen, die jeweils einen bestimmten Wert für jeden DMX-Kanal enthalten und so das Aussehen der Lichtstimmung in diesem Moment festlegen. Shows werden in 3 Gruppen, den banks, gespeichert. Pro Bank können bis zu 12 Shows programmiert werden. - Seite 16 6 Das Display zeigt: SC n ,n Aktuelle Szene, Anzahl der programmierten Szenen Verwendete Makros: • Off (kein Makro) • Circular (Kreis) • Pan sine movement (Sinuskurve Pan) • Tilt sine movement (Sinuskurve Tilt) Fade-Zeit der Szene. Die Fade-Zeit ist die dynamische Zeit einer Szene, während der die Effekte auf die programmierte Position fahren.
-
Seite 17: Wiedergabe
IEDERGABE Dieser Abschnitt beschreibt die Optionen zur Wiedergabe einer Show. A U F R U F E N E I N E R S H O W Auswählen und Aufrufen einer Show: 1 Wählen Sie die Bank mit < oder >. Die Bank kann gewechselt werden, wenn der SHOW Modus ausgerschaltet ist (die rote LED über SHOW nicht leuchtet). -
Seite 18: Midi-Trigger
MIDI -Trigger Wenn der Freekie an ein MIDI-Gerät angeschlossen und im SHOW Modus ist (die SHOW LED leuchtet), können die ersten 24 Tasten des MIDI-Geräts zur Triggerung der Showausführung verwendet werden: • Die Tasten 1-12 aktivieren die entsprechende Show der ersten Bank. -
Seite 19: Dynamisches Ändern Der Fadezeiten
D Y N A M I S C H E S Ä N D E R N D E R F A D E Z E I T E N Die Fadezeiten können während des Ablaufs mit dem FADE TIME/PITCH Fader geändert werden. -
Seite 20: Stroboskop
S T R O B O S K O P Vergewissern Sie sich, dass eine Nebelmaschine eingerichtet wurde (siehe “Einrichten des Stroboskops” auf Seite 12. Das Stroboskop wird durch Drücken und festhalten der Taste STROBE aktiviert, so lange Sie wollen. Bei gedrückter STROBE-Taste kann das Stroboskop über die 12 Fader eingestellt werden. -
Seite 21: Administrator-Funktionen
L Ö S C H E N D E S G E S A M T E N S P E I C H E R S 1 Schalten Sie den Freekie aus. 2 Drücken und Halten Sie die Tasten SHOW und FIXTURE. -
Seite 22: Fehlerbehebung
EHLERBEHEBUNG Problem mögliche Ursache(n) Abhilfe Der Controller ist nicht an die Datenlinie angeschlos- Controller anschliessen. Kein Gerät reagiert auf den sen. Controller. Blackout ode Standby akti- Blackout drücken. viert. Schlechte Datenverbin- Datenleitungen überprü- dung. fen.* DMX-Signal Pins 2 und 3 vertauschen. phasenverkehrt. -
Seite 23: Technische Daten
Freekie Controller, 210-230 V........ - Seite 24 Martin Professional A/S Olof Palmes Allé 18, DK 8200 Århus N, Denmark Phone: +45 8740 0000, Fax: +45 8740 0010 URL: http://www.martin.dk...
