- Seite 1 Martin DMX- Interface Bedienungshandbuch © 1996 Martin Professional GmbH technische Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
MARTIN RS-485 AUSGANG ........ -
Seite 3: Lieferumfang

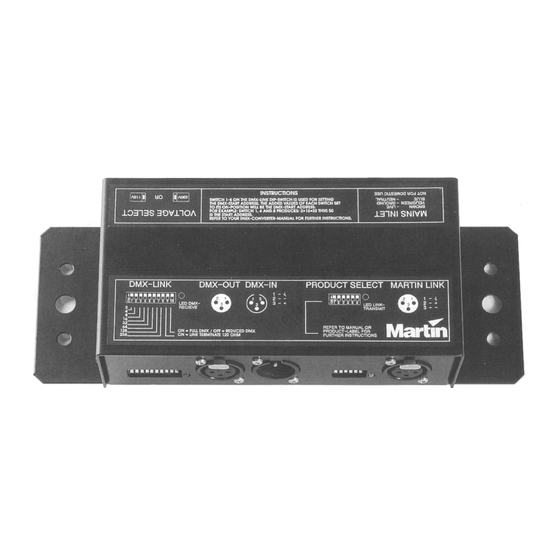

3. Schließen Sie das gelb / grüne Kabel an die Klemme ERDE an. FRONTPLATTENLAYOUT Die Frontplatte des Martin DMX- Interfaces ist in zwei Sektionen aufgeteilt. Auf der linken Seite befindet sich der DMX- Eingang und auf der rechten Seite der Ausgang für das Martin RS-485 Protokoll. -
Seite 4: Martin Rs-485 Ausgang
Centrepiece (Pins 1 und 5 unten) Der Anschluß von Einheiten an das Martin DMX- Interface ist pro Interface auf eine Produktgruppe beschränkt, d.h. wenn das Interface auf Roboscan Pro 1220 konfiguriert wurde, können nur Pro 1220er gesteuert werden. Es können NICHT zwei verschiedene Produkte (z.B Pro 218 und Pro 1220) mit einem DMX- Interface... -
Seite 5: Adressierung Des Dmx- Interfaces
Geräte pro Interface gesteuert werden). ADRESSIERUNG DES DMX- INTERFACES Um den individuellen Zugriff auf alle Martin- Einheiten zu ermöglichen, muß jedes Gerät auf eine eigene Adresse über Dipschalter konfiguriert werden. Diese Adresse muß in einem Bereich zwischen 1 und 8 gesetzt werden. Bitte beachten Sie die Dokumentation des jeweiligen Gerätes zu weiteren Informationen. -
Seite 6: Protokollbeschreibung
Falls das DMX- Signal ausfällt oder der DMX- Controller ausgeschaltet wird, reagiert das Interface folgendermaßen: Die rote LED leuchtet kontinuierlich für ca. zwei Sekunden und verlischt dann, um anzuzeigen, daß das DMX- Signal ausgefallen ist. Sobald die rote LED verloschen ist, kehrt die grüne LED wieder in den Grundzustand zurück und blinkt im Sekundentakt, um anzuzeigen, daß... -
Seite 7: Anhang
ANHANG - Produktbeschreibungen Robocolor I Dipschalterstellung: 2. DMX Kanalanforderungen: Reduziertes DMX: 5 Kanäle Volles DMX: Kanalbeschreibung: DMX Kanal Offset DMX Werte Effekt Shutter / Reset 0 - 5 Lampe Aus 6 - 120 Lampe Ein 121 - 252 Strobe Ein (schnell → langsam) 253 - 255 Reset 2 –... - Seite 8 Robocolor II (III) Dipschalterstellung: 3. DMX Kanalanforderungen: Reduziertes DMX: 5 Kanäle Volles DMX: 6 Kanäle Kanalbeschreibung: DMX Kanal Offset DMX Werte Effekt Shutter / Reset 0 - 5 Lampe Aus (Manueller Modus) 6 - 40 Lampe Ein (Manueller Modus) 41 - 80 Stand Alone - Musiktrigger 81 - 120 Stand Alone - Autotrigger...
- Seite 9 DMX Kanal Offset DMX Werte Effekt 2 – 5 Farbe (Kopf 1 - 4) 0 - 9 Schwarz 10 - 19 Schwarz / Weiß geteilt 20 - 29 Weiß 30 - 39 Weiß / Magenta geteilt 40 - 49 Magenta 50 - 59 Magenta / Pink geteilt 60 - 69...
- Seite 10 Roboscan 804 / 805 Dipschalterstellung: 5. DMX Kanalanforderungen: Reduziertes DMX: 5 Kanäle Volles DMX: Kanalbeschreibung: DMX Kanal Offset DMX Werte Effekt Ein / Aus / Reset 0 - 5 6 - 252 253 - 255 Reset Farbe (Kopf 1 bis 4) 0 - 50 Weiß...
- Seite 11 Roboscan 1004 / 1005 Dipschalterstellung: 6 (Software von Version 2 übernommen). DMX Kanalanforderungen: Reduziertes DMX: 5 Kanäle Volles DMX: Kanalbeschreibung: DMX Kanal Offset DMX Werte Effekt Shutter / Reset 0 - 5 Shutter geschlossen (Lampe Aus) 6 - 120 Shutter offen (Lampe Ein) 121 - 252 Strobe (schnell →...
- Seite 12 Roboscan Pro 218 Dipschalterstellung: 11. DMX Kanalanforderungen: Reduziertes DMX: 7 Kanäle Volles DMX: Kanalbeschreibung: DMX Kanal Offset DMX Werte Effekt Ein / Aus / Reset 0 - 5 Shutter geschlossen (Lampe Aus) 6 - 120 Shutter offen (Lampe Ein) 121 -252 Strobe Ein (schnell →...
- Seite 13 Multi Color 1 221 - 255 Multi Color 2 Gobo 0 - 34 Offen Halbmond Punkt Vertikaler Balken Horizontaler Balken Pfeil Dicker Kegel Dreieck Stern Punkte Glocken Kegel Blitz Raster Punktierter Kreis Balken Fenster 221 - 255 Turbine Drehen 0 - 30 Max.
- Seite 14 Roboscan Pro 1220 - Software übernommen von Version 1. Roboscan Pro 1220 - Neue Version 5. Roboscan Pro 1220 - Rotating Gobos mit Version 6. Dipschalterstellungen: 1220 Alte Version: 12. 1220 Neue Version: 13. 1200 Rotating Gobos: 14. DMX Kanalanforderungen: Reduziertes DMX: 12 Kanäle Volles DMX: 15 (16) Kanäle WICHTIGE ANMERKUNG:...
- Seite 15 R 61 B 51 G 51 / 56 Y 52 G 50 / 55 M 47 / 63 B 42 C 54 217 - 255 R 65 Farbe 2 0 - 37 Weiß O 56 G 49 / 59 Y 54 Y 52 P 47 / 58 M 47 / 63...
- Seite 16 Sonne (nur für Geräte mit Löcher Rotating Gobos; Raster siehe unten). Balken Turbine Blitz 217 - 255 Stern Fokus 0 - 10 Standard → Standard → Standard 240 - 255 Iris 0 - 48 Standard 49 - 205 Voll offen → voll geschlossen 206 - 255 Voll geschlossen Prismen...
- Seite 17 Bewegungsgeschwindigkeit 0 - 255 Geschwindigkeit (schnell → langsam) Farbgeschwindigkeit 0 - 255 Geschwindigkeit (schnell → langsam) Gobogeschwindigkeit 0 - 255 Geschwindigkeit (schnell → langsam) Fokus / Iris / Dimmer- Geschwindigkeit 0 - 255 Geschwindigkeit (schnell → langsam) Rotierende Gobos, Index u. Rotation 0 - 3 Offenes Gobo - keine Rotation 4 - 7...
- Seite 18 RoboZap Dipschalterstellung: 15. DMX Kanalanforderungen: Reduziertes DMX: 4 Kanäle Volles DMX: Kanalbeschreibung: DMX Kanal Offset DMX Werte Effekt Ein / Aus / Reset 0 - 5 Lampe Aus 6 - 120 Lampe Ein 121 - 252 Strobe Ein (schnell → langsam) 253 - 255 Reset Bitte beachten Sie, daß...
- Seite 19 RoboZap MSR 1200 Dipschalterstellung: 16. DMX Kanalanforderungen: Reduziertes DMX: 6 Kanäle Volles DMX: Kanalbeschreibung: DMX Kanal Offset DMX Werte Effekt Shutter / Reset 121 - 252 Strobe Ein (schnell → langsam) 253 - 255 Reset Da der RoboZap MSR den Blackout über das Goborad erzeugt, besitzt das Gerät auf diesem Kanal keine Ein / Aus Funktion der Lampe.
- Seite 20 Stern Punkte Kegel Pling Punktierte Kreise Glocken 237 - 255 Blume Rotation 0 - 123 Rotation rechts (schnell → langsam) 124 - 131 Stop 132 - 255 Rotation links (langsam → schnell) Centrepiece Dipschalterstellung: 17. DMX Kanalanforderungen: Reduziertes DMX: 7 Kanäle Volles DMX: Kanalbeschreibung: DMX Kanal Offset...
- Seite 21 Farbrad 0 - 123 Rotation rechts (schnell → langsam) 124 - 131 Stop 132 - 255 Rotation links (langsam → schnell) Spiegeltrommel 0 - 123 Rotation rechts (schnell → langsam) 124 - 131 Stop 132 - 255 Rotation links (langsam → schnell) DMX Interface - Bedienungshandbuch...
- Seite 22 © 1996 Martin Professional Technische Änderungen vorbehalten DMX Interface - Bedienungshandbuch...
