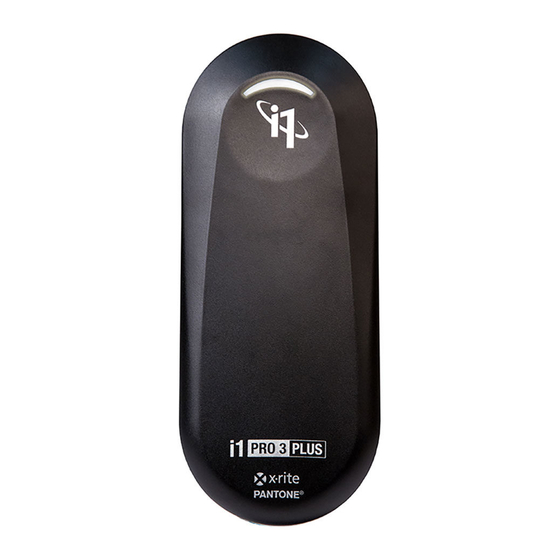

X-Rite PANTONE i1 PRO 3 Plus Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 22

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für X-Rite PANTONE i1 PRO 3 Plus

Inhaltszusammenfassung für X-Rite PANTONE i1 PRO 3 Plus

  • Seite 22 Benutzerhandbuch Inhaltsverzeichnis Lieferumfang Geräteübersicht Installation Gerätestatusanzeige Gerätekalibrierung Streifenmessung Einfache Streifenmessung Einzelmessung Monitormessung Umgebungslichtmessung Projektormessung Allgemeine Wartung Fehlerbehebung Garantie Kundendienst Spezifikationen...

  • Seite 23: Lieferumfang

    Lieferumfang 1. Stativhalterung (optional) 2. Umgebungslicht-Messkopf (optional) 3. Tasche für Umgebungslicht-Messkopf (optional) 4. Polfilter und -tubus (optional) 5. Tasche für Polfilter und -tubus (optional) 6. Monitorhalterung 7. Positionsblende 8. Kalibrierplatte 9. i1Pro 3-Messgerät 10. USB-Kabel 11. Unterlage (optional) 12. Lineal (optional) 13. ColorChecker Proof (optional) 14. ColorChecker Classic (optional) 15. Benutzerhandbuch 16. Leistungszertifikat (nicht dargestellt) 17.

  • Seite 24: Geräteübersicht

    Geräteübersicht 1. Statusanzeige 2. Messtaste 3. Tubus 4. Typenschild mit Seriennummer 5. Positionssensor 6. Referenzpunkte für Linealbefestigung 7. Anschlussstelle für Zubehör 8. USB-Schnittstelle...

  • Seite 25: Installation

    Anschluss Ihres Computers an. Bei korrekter Verbindung leuchtet nun die Statusanzeige in weiß. Betreiben Sie das X-Rite i1Pro 3 nur an der USB-Schnittstelle Ihres Computers und nicht an einem USB-Hub oder USB-Schnittstellen, die nicht über eine eigene Stromversorgung verfügen. Das i1Pro benötigt für den Betrieb einen USB-Anschluss mit 5 V 500 mA.

  • Seite 26: Gerätestatusanzeige

    Gerätestatusanzeige Auf der Oberseite des i1Pro 3-Gehäuses befinden sich die Statusanzeige. Diese LED zeigt die verschiedenen Gerätezustände an und leitet Sie durch den Messvorgang. Gerätestatus: Gerät ist nicht an den Computer angeschlossen ODER die Software wurde nicht gestartet ODER ist nicht auf dem aktuellsten Stand. weiß leuchtend Gerät wird per Netz/USB mit Strom versorgt. weiß...

  • Seite 27: Gerätekalibrierung

    Gerätekalibrierung Falls Sie mehrere Geräte besitzen, dann überprüfen Sie bitte vor der Messung, ob die Seriennummer auf der Vorder- und Rückseite der Kalibrierkachel mit der des i1Pro 3 übereinstimmt. Weitere Informationen zum Kalibriervorgang finden Sie im Handbuch Ihrer Software. 1. Die weiße Kalibrierkachel befindet sich in der Mitte der Kalibrierplatte und wird durch einen Schieber geschützt. Öffnen Sie den Schieber, bis er einrastet, um auf die weiße Kalibrierkachel zugreifen zu können.

  • Seite 28: Streifenmessung

    Streifenmessung Virtuelle Blende Messbedingungen Das Messgerät i1Pro 3 unterstützt verschiedene Messbedingungen. In einem virtuelle Blende ist abhängig von einzelnen Messdurchgang werden die Messfelder mit den Mess-LEDs im i1Pro 3 der Messfeldgröße beleuchtet. Einfache Streifenmessung für: • ISO 13655 M0 | Wolfram-Glühlampe, NoFilter •...
  • Seite 29 5. Unterlage für bequeme Scanbewegung ausrichten. Bitte während des Scans nur leichten Druck ausüben. Der Abstand zwischen dem i1Pro 3 und der Oberfläche des Bedruckstoffs ist für die Messgenauigkeit sehr wichtig. Gerätetubus oder Führungsschiene sollten ausgetauscht werden, falls sie Abnutzungserscheinungen zeigen. Sie erhalten Ersatzteilen von Ihrem X-Rite Servicecenter.

  • Seite 30: Einfache Streifenmessung

    Einfache Streifenmessung 2x grün blinken Zeile wurde erfolgreich gemessen 2x rot blinken Zeilenmessung fehlerhaft, einige Messfelder wurden nicht erkannt. Bitte messen Sie die Zeile neu, diesmal langsamer und achten Sie darauf, dass das Gerät auf dem Testchart vor dem ersten Messfeld startet und nach dem letzten Messfeld endet.

  • Seite 31: Einzelmessung

    Einzelmessung Vor der Einzelmessung müssen Sie das i1Pro 3 auf der Positionsblende befestigen. Bitte achten Sie darauf, dass das Gerät kalibriert ist, und dass die Statusanzeige vor der Montage des Geräts weiß pulsiert. Weitere Informationen zur Einzelmessung finden Sie im Handbuch Ihrer Software. 1. i1Pro 3 auf Positionsblende installieren. Verbindungsstecker der Positionsblende mit Anschlussstelle auf der Geräterückseite verbinden.

  • Seite 32: Monitormessung

    Monitormessung Vor der Monitormessung müssen Sie das i1Pro 3 auf der Monitorhalterung befestigen. Bitte achten Sie darauf, dass das Gerät kalibriert ist, und dass die Statusanzeige vor der Montage des Geräts weiß pulsiert. 1. Länge des Gegengewichts an der Halterung ist variabel und kann an das Monitorformat angepasst werden.

  • Seite 33: Umgebungslichtmessung

    Umgebungslichtmessung Bitte befestigen Sie vor der Messung den Umgebungslicht-Messkopf am Tubus des i1Pro 3. Falls Sie mehrere Geräte besitzen, dann überprüfen Sie bitte vor der Messung, ob die Seriennummer auf dem Umgebungslicht-Messkopf mit der des i1Pro 3 übereinstimmt. Der Umgebungslicht-Messkopf kann auch zusammen mit der Stativhalterung verwendet werden.

  • Seite 34: Projektormessung

    Projektormessung Befestigen Sie für die Projektormessung das i1Pro 3 auf der Stativhalterung und diese bei Bedarf auf einem Stativ (1). Anschließend muss das i1Pro 3 in der Stativhalterung installiert werden. Bitte achten Sie darauf, dass das Gerät kalibriert ist, und dass die Statusanzeige vor der Montage des Geräts weiß...
  • Seite 35 Projektormessung Richten Sie nun das i1Pro 3 für die Projektormessung ein. 1. i1Pro 3 in Stativhalterung befestigen und neben dem Projektor oder vor der Projektion aufbauen. 2. Verschlussschraube an der Stativhalterung öffnen und Winkel des i1Pro 3 anpassen. Gerätetubus muss auf die Mitte der Projektion gerichtet sein. Verschlussschraube schließen, wenn das Gerät korrekt positioniert ist.

  • Seite 36: Allgemeine Wartung

    Allgemeine Wartung 1. Tubus gegen den Uhrzeigersinn drehen bis der Pfeil auf das Symbol (entsperrt) auf dem i1Pro 3 zeigt. 2. Tubus vom Gerät entfernen. Bitte Optik nicht berühren. 3. Schutzglas gegen den Uhrzeigersinn drehen, bis der Pfeil im Schutzglas auf das Symbol "Entsperrt"...

  • Seite 37: Fehlerbehebung

    3. Funktionstest gemäß Anweisungen aus der Software i1Diagnostics durchführen. 4. Wenn der i1Diagnostics-Bericht Fehler ausgibt, dann speichern Sie den Bericht, und wenden Sie sich damit an die für Sie zuständige X-Rite Kundendienststelle. Alternativ können Sie die Lösung für mögliche Probleme auf unserer Webseite...

  • Seite 38: Garantie

    Einsatz; (2) Verwendung des Geräts in SCHLIESST ALLE ANDEREN GARANTIEN AUS, SOWOHL Sie werden an Ihrem neuen X-Rite Produkt viel Freude haben. Wir möchten Ihnen hiermit jedoch zusätzlich Support einer Betriebsumgebung, die nicht den Werten in den AUSDRÜCKLICHE ALS AUCH STILLSCHWEIGENDE und Training für die komplexen Workflows und häufig wechselnden Prozesse anbieten, die Sie bedarfsgesteuert...

  • Seite 39: Technische Daten

    380 nm ... 730 nm mit 10 nm Intervall Max. Scanlänge: 515 mm Messfrequenz im Scanmodus: 400 Messungen pro Sekunden Messgeräteübereinstimmungt: 0,4 ∆E00* im Mittel, max. 1,0 ∆E00* (Abweichung vom X-Rite Fertigungsstandard bei 23 °C im Einzelmessmodus bei 12 BCRA-Kacheln (D50/2°)) Optik: Messgeometrie: 45°/0°; Ringbeleuchtungsoptik, ISO 13655:2017 Kurzzeitwiederholgenauigkeit: 0,1 ∆E94* auf weiß (D50/2°, Mittel aus 10 Messungen auf weiß alle 3 s )
  • Seite 40 Techinsche Daten Strom­ Versorgung durch USB, keine externen Ladegeräte oder Batterien versorgung: erforderlich. USB 1.1-Hochleistungsgerät. Umgebungs­ Temperatur: 10°C – 35°C bedingungen: Luftfeuchtigkeit: 0% – 80% rel. Luftfeuchtigkeit (nicht kondensierend) Abmessungen: Gerät i1Pro 3 PLUS: 162 x 69 x 64 mm (L x B x H) Lineal i1Pro 3 PLUS: 591 x 122 mm Unterlage i1Pro 3 PLUS:...
  • Seite 136 사용자 설명서 목차 포장 내용물 장치 개요 설치 장치 상태 표시기 장치 교정 스캔 측정 단일 패스 스캔 측정 스팟 측정 디스플레이 측정 환경 조명 측정 프로젝터 측정 일반 유지보수 문제 해결 품질보증 서비스 및 지원 사양...
  • Seite 155 用户手册 目录 包装内容 设备概览 安装 设备状态指示灯 校准设备 扫描测量 单一通道扫描测量 专色测量 显示器测量 环境光源测量 投影仪测量 一般维护 故障排除 保修 服务和支持 技术规格...

  • Seite 157: 设备概览

    设备概览 1. 状态指示灯 2. 测量按钮 3. 限制孔径 4. 带序列号的类型标签 5. 定位传感器 6. 标尺安装的参考间隙 7. 配件安装接口 8. USB 连接器端口...
