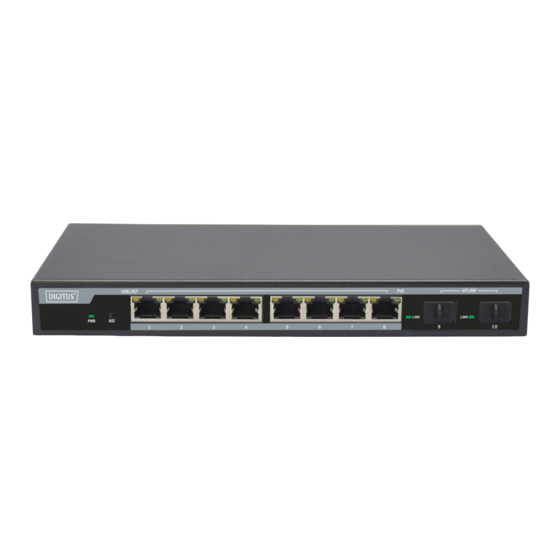

Digitus DN-95344 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Digitus Anleitungen
  4. Router
  5. DN-95344
  6. Benutzerhandbuch

Digitus DN-95344 Benutzerhandbuch

Poe-switch web-management
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PoE-Switch Web-Management
Benutzerhandbuch
DN-95344

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digitus DN-95344

Inhaltszusammenfassung für Digitus DN-95344

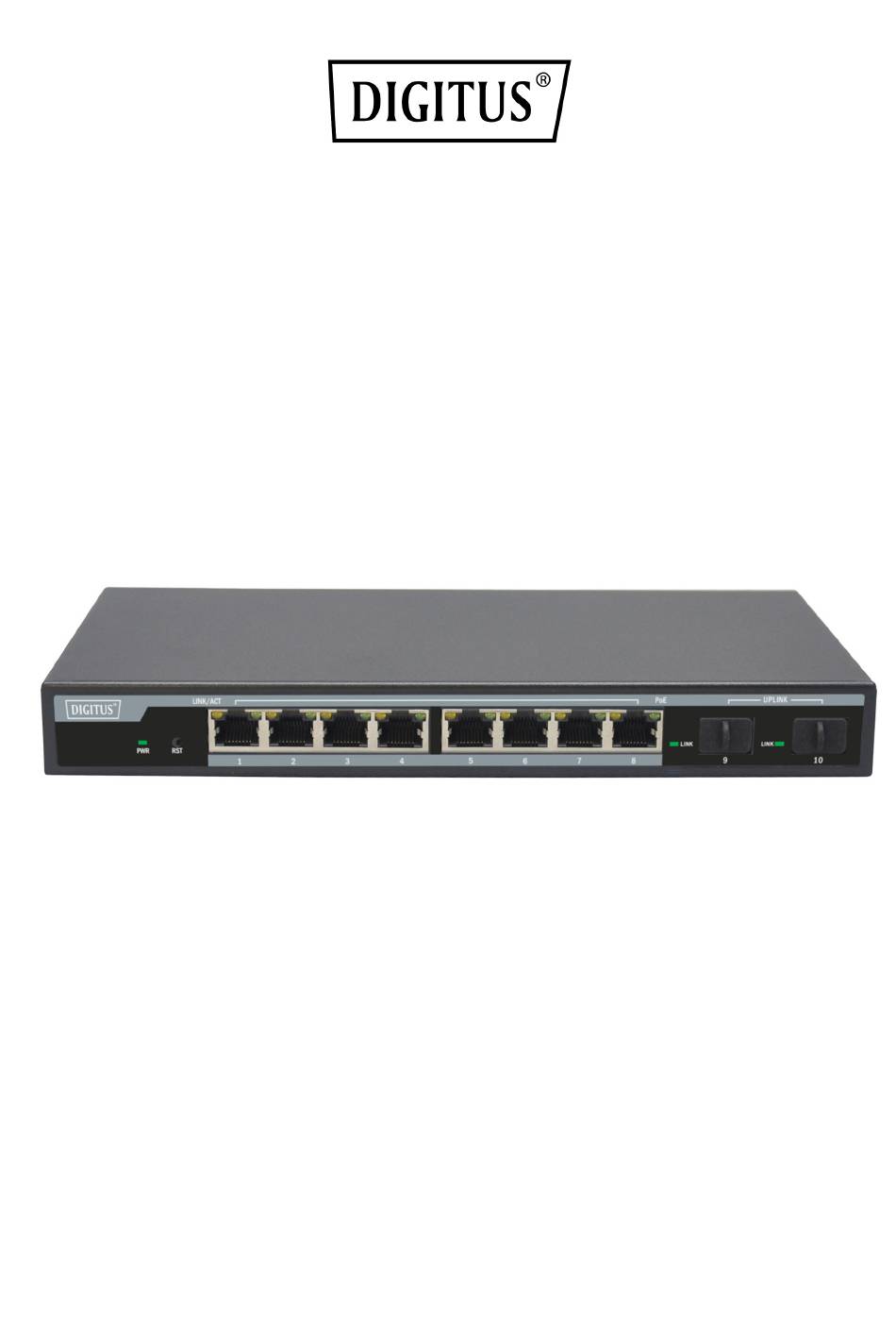

  • Seite 1 PoE-Switch Web-Management Benutzerhandbuch DN-95344...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Über dieses Handbuch ..................... 2 Terminologie/Verwendung ..................2 Urheberrecht und Warenzeichen ................2 Produktanleitung ....................3 Front ........................3 Rückseite ....................... 4 Hardware-Installation ..................5 Erster Schritt: Siegel öffnen ..................5 Zweiter Schritt: Switch installieren ................5 Desktop- oder Regalinstallation ................5 Wandmontage .......................

  • Seite 3: Über Dieses Handbuch

    Web-Management PoE-Switch Benutzerhandbuch ACL-Konfiguration ..................42 10. QoS-Konfiguration ..................47 11. IP Allgemeine Konfiguration ................ 48 12. Zertifizierung. Autorisierung. Accounting (AAA) Konfiguration ....51 13. Übergreifende Baumprotokoll-Konfiguration ..........55 14. IGMP-SNOOPING-Konfiguration ..............58 15. GMRP-Konfiguration ................... 60 16. EAPS-Konfiguration ..................62 17.

  • Seite 4: Urheberrecht Und Warenzeichen

    Hinweis: Weist auf wichtige Informationen hin, die eine bessere Nutzung des Geräts ermöglichen. Warnung: Weist auf mögliche Sach- oder Personenschäden hin. Urheberrecht und Warenzeichen Die Informationen in diesem Dokument können ohne Vorankündigung geändert werden. Die Vervielfältigung in irgendeiner Weise ohne unsere schriftliche Genehmigung ist strengstens untersagt.

  • Seite 5: Produktanleitung

    Produktanleitung Vielen Dank für den Kauf der verwalteten PoE Switch Produkte. Es handelt sich um einen Gigabit Full Managed PoE-Switch mit 8 10/100/1000 Mbps Auto-Negotiation RJ45 PoE-Ports und 2 Gigabit SFP-Ports. Er unterstützt die Weiterleitung der vollen Leitungsgeschwindigkeit des Ports, um die stabile Übertragung von Daten zu gewährleisten.

  • Seite 6: Rückseite

    Rückseite Erdung: Verwenden Sie den speziellen Erdungsanschluss. Schließen Sie den Ausgang des Netzteils an diesem Anschluss an. Unterstützt Eingangsspannungen von +44 bis +57 V DC...

  • Seite 7: Hardware-Installation

    Hardware-Installation Dieses Kapitel enthält Informationen zum Auspacken und zur Installation des verwalteten PoE-Switches. Erster Schritt: Siegel öffnen Öffnen Sie den Versandkarton und packen Sie den Inhalt vorsichtig aus. Beachten Sie den Lieferumfang im Benutzerhandbuch, um zu gewährleisten, dass alle Artikel vorhanden und unbeschädigt sind.

  • Seite 8: Wandmontage

    Wandmontage Befestigen Sie die Montagehalterungen an den Seitenwänden des Switches (eine auf jeder Seite) und sichern Sie sie mit den mitgelieferten Schrauben (bitte beachten Sie, dass diese Halterungen nicht für handflächengroße Switches ausgelegt sind). Dritter Schritt: Stromversorgung anschließen Verwenden Sie das Netzkabel zum Anschluss am Netzteil und am Eingang DC IN auf der Rückseite des Switches (die Steckdose muss geerdet sein).

  • Seite 9: Netzausfall

    Netzausfall Vorsichtshalber sollte der Switch bei Netzausfall vom Stromnetz getrennt werden. Wenn die Stromversorgung wieder aufgenommen wird, schließen Sie den Switch wieder an. Erste Schritte Dieses Kapitel stellt das Verwaltungsmenü des verwalteten PoE-Switches vor. Management-Option Der verwaltete PoE-Switch kann über jeden Port des Geräts mit Hilfe der Web- basierten Verwaltung verwaltet werden.

  • Seite 10: Anmeldung Bei Web-Basierter Verwaltung

    2. Standard-Ethernetkabel Schließen Sie das Ethernetkabel an einem der Anschlüsse auf der Vorderseite des Switches und am Ethernetanschluss des PC an. Netzwerkverbindung Anmeldung bei Web-basierter Verwaltung Um den Switch über eine Ethernet-Verbindung anzumelden und zu konfigurieren, muss der PC eine IP-Adresse im gleichen Subnetz wie der Switch haben. Hat der Switch beispielsweise die IP-Adresse 192.168.0.1, dann muss der PC die IP-Adresse 192.168.0.x haben (wobei x eine Zahl zwischen 2 und 254 ist) und die Subnetzmaske 255.255.255.0.
  • Seite 11 Wenn das folgende Anmelde-Dialogfenster angezeigt wird, geben Sie das Passwort ein und klicken dann auf OK. Standardmäßig lautet der Benutzername admin und das Passwort admin. Anmelde-Dialogfenster...

  • Seite 12: Elemente Der Webseite

    1. Elemente der Webseite Die in Abbildung 2 dargestellte Webseite besteht im Wesentlichen aus drei Teilen: Titel, Navigationsbaum und Hauptseite. Abbildung 2 Der Titel wird zur Darstellung der Symbole verwendet Die Hauptseite wird verwendet, um den Benutzer im Navigationsbaum anzuzeigen, wählen Sie die Seite 2.

  • Seite 13: Schaltflächen Der Seite

    Abbildung 3 3. Schaltflächen der Seite Auf den Seiten befinden sich einige häufig verwendete Schaltflächen. Die Rolle dieser Schaltflächen ist allgemeinen gleich. Tabelle 2 beschreibt die Rollen dieser Schaltflächen: Tabelle 2: Schaltfläche Aktion Refresh Alle Felder auf der Seite aktualisieren. Apply Der Zahlenwert wird im Speicher übernommen.

  • Seite 14: Fehlermeldungen

    4. Fehlermeldungen Wenn ein Switch Web-Server-Fehler bei der Bearbeitung von Benutzeranfragen aufgetreten ist, wird ein Dialogfenster mit der entsprechenden Fehlermeldung angezeigt. Abbildung 4 zeigt ein Dialogfeld für Fehlermeldungen. Abbildung 4 5. Eingabefeld Einige Seiten der linken Spalte in der Tabelle haben ein Eingabefeld, wie in Abbildung 5 dargestellt.

  • Seite 15: Statusfeld

    Abbildung 5 6. Statusfeld Für einige Seiten der rechten Spalte in der Tabelle gibt es ein Statusfeld, wie in Abbildung 6 dargestellt. Das Feld zeigt den Zeilenstatus an. Da alle Zeilenstatusänderungen intern verarbeitet werden, ist das Statusfeld schreibgeschützt. Sobald die Zeileninformationen des Eingabefeldes in Kraft getreten sind, wird die Zeile automatisch aktiv.

  • Seite 16: Webseite

    Abbildung 6 Webseite des Statusfeldes Webseite Der Switch organisiert die Webseiten in Gruppen, die jeweils eine oder mehrere Webseiten enthalten. Nachstehend werden die einzelnen Seiten vorgestellt.

  • Seite 17: Anmelde-Dialogfenster

    1. Anmelde-Dialogfenster Abbildung 7 Webbrowser-Sitzung der Anmeldeseite Abbildung 7 zeigt das Anmelde-Dialogfenster, das angezeigt wird, wenn Sie sich zum ersten Mal bei der Webseite anmelden. Nach Eingabe des korrekten Benutzernamens und Passworts klicken Sie auf Enter, um sich am Switch-Webserver anzumelden.

  • Seite 18: Systemkonfiguration

    Abbildung 8 Switch-Hauptseite 3. Systemkonfiguration: (1) Allgemeine Informationen Abbildung 9 ist die Konfigurationsseite Basic Information. Hier können die allgemeinen Informationen für den Switch konfiguriert werden. System Description zeigt die Beschreibung der relevanten Parameter des Systems an. System descriptor ID zeigt das System im Netzwerk-Identitätsmanagement an. System Version zeigt die aktuelle Software-Versionsnummer des Switches an.
  • Seite 19 Abbildung 9 Allgemeine Informationen (2) Informationsseite zur seriellen Schnittstelle Abbildung 10 ist eine Konfigurationsseite für die serielle Schnittstelle. Die Seite zeigt die serielle Baudrate und andere zugehörige Daten an. Wenn der Host über die seriellen Schnittstellen (wie Windows, HyperTerminal) zur Verwaltung von Switches gelangt, muss die serielle Konsole in der Konfiguration des COM-Ports mit diesen Seiteninformationen übereinstimmen.
  • Seite 20 Abbildung 10 Informationen zur seriellen Schnittstelle (3) Benutzerverwaltung Abbildung 11 ist eine Benutzerverwaltungsseite. Der Benutzer kann das anonyme Benutzerpasswort (admin), Telnet und das Web ändern, ohne einen Multi-Benutzer zu öffnen. Alle verwenden das Passwort des gleichen anonymen Benutzers. Passwörter unterscheiden Groß- und Kleinschreibung und können bis zu 16 Zeichen lang sein.
  • Seite 21 des anonymen Benutzers nicht wirksam. Das Protokoll Telnet und das Web erfordern einen Multi-Benutzernamen und Passwortauthentifizierung. Wenn die Multi-Benutzer-Verwaltungsfunktion deaktiviert ist, müssen Sie sich zu diesem Zeitpunkt, wenn das Passwort des konfigurierten anonymen Benutzers verwendet wird, bei Telnet anmelden und im Web wird die Authentifizierung des Passworts des anonymen Benutzers benötigt.
  • Seite 22 durchzuführen, müssen Sie den Dienst aktivieren und als IP-Standard die ACL- Gruppe wählen (1 - 99), der primäre Faktor ist, dass die ACL-Gruppe vorhanden sein muss. Beachten Sie, dass, wenn der Administrator auf dieser Seite die Web-Dienste steuert (z.B. das Deaktivieren von Web-Diensten), dass der Benutzer dazu veranlasst werden kann, die Webseite nicht mehr zu nutzen.
  • Seite 23 Abbildung 13 Aktuelle Konfiguration (6) Konfiguration Abbildung 14 ist die Seite zur Profilkonfiguration. Auf dieser Seite können Sie die ursprüngliche Konfiguration des Systems anzeigen. Die ursprüngliche Konfiguration ist die Konfigurationsdatei in FLASH. Wenn die Konfigurationsdatei in FLASH nicht vorhanden ist, startet das System mit der Standardkonfiguration. Mit der Schaltfläche Delete löschen Sie die Konfigurationsdatei in FLASH.
  • Seite 24 Abbildung 14 Konfigurationsdatei (7) Datei-Upload Abbildung 15 ist eine Datei-Upload-Seite; über diese Seite können Sie eine Konfigurationsdatei hochladen und Dateien auf den Switch übertragen. Klicken Sie auf Browse, um die hochzuladende Konfigurationsdatei oder Bilddatei im Verzeichnispfad des PC zu wählen. Klicken Sie auf Upload, um eine Konfigurationsdatei oder Bilddatei hochzuladen.
  • Seite 25 Abbildung 15 Datei-Upload (8) Systems-Rücksetzung Abbildung 16 ist die System-Rücksetz-Seite. Auf dieser Seite können Sie den Switch neu starten. Wenn Sie auf Reset klicken, öffnet sich ein Dialogfeld, in dem Sie gefragt werden, ob oder Switch neu gestartet werden soll. Mit OK stimmen Sie zu, klicken Sie anderenfalls auf Cancel, um abzubrechen.

  • Seite 26: Port-Konfiguration

    Abbildung 16 System-Rücksetzung 4. Port-Konfiguration (1) Portkonfiguration/Port-Anzeige Abbildung 17 ist die Seite Portkonfiguration/Port-Anzeige. Sie können den Port auf der Seite aktivieren oder deaktivieren, die Portgeschwindigkeit einstellen oder alle Basisinformationen der Ports anzeigen. Um einen bestimmten Port einzurichten, müssen Sie den entsprechenden Portnamen im Aufklappmenü...
  • Seite 27 Abbildung 17 Portkonfiguration und Port-Anzeige (2) Port-Statistik Abbildung 18 ist die Informationsseite für die Portstatistik. Um einen bestimmten Port anzuzeigen, müssen Sie den entsprechenden Portnamen im Aufklappmenü wählen. Sie können die Statistikdaten von Sende- und Empfangspaketen auf dieser Seite anzeigen.
  • Seite 28 Abbildung 18 Port-Statistik (3) Flusssteuerung Abbildung 19 ist die Seite zur Flusssteuerung. Sie können die Sende- und Empfangsflusssteuerung für die einzelnen Ports über diese Seite aktivieren und deaktivieren. Flusssteuerung durch Einstellen im Aufklappmenü der sendenden Seite auf On oder Off, um sie zu aktivieren oder zu deaktivieren. Flusssteuerung durch die Einstellen im Aufklappmenü...
  • Seite 29 Abbildung 19 Flusssteuerung (4) Broadcast-Steuerung Abbildung 20 ist die Seite Broadcast-Steuerung. Diese Seite wird verwendet, um die Konfiguration von Port-Broadcast-Paketen, Multicast-Paketen und DLF-Paketen zu unterdrücken. Wählen Sie im Aufklappmenü Port die Option zur Konfiguration der Ports. Mit On und Off aktivieren und deaktivieren Sie die Port-Broadcast- Unterdrückung, Multicast- und DLF-Unterdrückung.
  • Seite 30 Abbildung 20 Broadcast-Steuerung (5) Port-Geschwindigkeitsbegrenzung Abbildung 21 ist die Seite der Port-Geschwindigkeitsbegrenzungen. Diese Seite wird verwendet, um den Port, die Sende- und Empfangsrate zu konfigurieren. Wählen Sie im Aufklappmenü Port die zu konfigurierenden Ports. Bandbreitensteuerung der Sendedatenpakete wird verwendet, um die Bandbreite zu konfigurieren und anzuzeigen, der Bereich ist 1 - 1024000 kbit.
  • Seite 31 Abbildung 21 Port-Geschwindigkeitsbegrenzung (6) Geschützter Port Abbildung 22 ist die Seite Geschützter Port. Diese Seite wird verwendet, um den Port als geschützten Port zu konfigurieren. Wenn der Port als geschützter Port konfiguriert ist, können die Ports die Daten nicht miteinander austauschen. Ein geschützter Port kann Daten nur mit ungeschützten Ports austauschen.
  • Seite 32 Abbildung 22 Geschützter Port (7) Port-Übernahmelimit Abbildung 23 ist die Seite mit den Port-Limits für die Übernahme. Diese Seite wird verwendet, um die Übernahme der MAC-Adresse durch den Port einzuschränken. Der Bereich ist 0 - 8191. Der Standardwert ist 8191, also das Maximum des Übernahmelimits des Ports.
  • Seite 33 Abbildung 23 Port-Übernahmelimits (8) Port-Trunking-Konfiguration Abbildung 24 ist die Konfigurationsseite für das Port-Trunking. Diese Seite ermöglicht es Ihnen, das Port-Trunking zu konfigurieren. Diese Seite besteht aus vier Teilen: Trunk Group ID, Trunk Method, Able Config Port und Member Port. Um das Port-Trunking zu erstellen oder zu ändern, müssen Sie eine Trunk-ID zwischen 1 und 8 wählen.
  • Seite 34 Der Switch bietet sechs Typen von Port-Aggregation: basierend auf der Quell-MAC- Adresse, basierend auf der Ziel-MAC-Adresse, basierend auf der Quell- und Ziel- MAC-Adresse, basierend auf der Quell-IP-Adresse, basierend auf der Ziel-IP-Adresse und basierend auf der Quell- und Ziel-IP-Adresse. Der Switch unterstützt maximal acht Port-Aggregationen.

  • Seite 35: Mac-Verknüpfung

    Wenn Sie RECEIVE in Richtung Monitor wählen, werden die Monitor-Datenpakete empfangenen. Wählen Sie TRANSMIT, dann werden die Monitor-Datenpakete gesendet. Wählen Sie BOTH, dann werden alle Datenpakete gesendet und empfangen. Wählen Sie NOT_RECEIVE zum Abbrechen der Überwachung empfangener Datenpakete, NOT_TRANSMIT zum Abbrechen der Überwachung gesendeter Datenpakete, NEITHER zum Abbrechen der Überwachung empfangener und gesendeter Datenpakete, d.h.
  • Seite 36 Abbildung 26 MAC-Verknüpfung-Konfiguration (2) MAC-Verknüpfung automatische Umwandlung Abbildung 27 ist die Seite MAC-Verknüpfung automatische Umwandlung. Diese Seite wird verwendet, um die automatische Verknüpfung der MAC-Adresse des Ports zu erreichen. Sie zeigt den Hardware-Switch in Lay 2 und die vorhandene dynamische MAC-Adresse des Ports und das zugehörige VLAN an. Sie können einen der Einträge wählen und in statische Verknüpfung umwandeln.

  • Seite 37: Mac-Filterung

    Abbildung 27 MAC-Verknüpfung automatische Umwandlung 6. MAC-Filterung (1) MAC-Filter-Konfiguration Umwandlung Abbildung 28 ist die Konfigurationsseite für die MAC-Filterung. Diese Seite wird verwendet, um die Ports für die MAC-Adressfilterung zu konfigurieren. MAC-Einträge auf der Seite werden verwendet, um die MAC-Adressfilterung einzugeben, VLAN-ID-Einträge werden verwendet, um die MAC-Adresse des zugehörigen VLAN einzugeben.
  • Seite 38 Abbildung 28 MAC-Filter-Konfiguration (2) MAC-Filterung automatische Umwandlung Abbildung 29 ist die Seite zur automatischen Umwandlung der MAC-Filterung. Diese Seite wird verwendet, um die automatische Verknüpfung der MAC-Adresse des Ports zu erreichen. Sie zeigt den Hardware-Switch in Lay2 und die vorhandene dynamische MAC- Adresse des Ports und das zugehörige VLAN an.

  • Seite 39: Vlan-Konfiguration

    Abbildung 29 MAC-Filterung automatische Umwandlung 7. VLAN-Konfiguration (1) VLAN-Daten Abbildung 30 zeigt die aktuelle VLAN-Datenseite. Diese Seite ist schreibgeschützt und zeigt die aktuellen VLAN-Konfigurationsdaten l an, einschließlich VID, Status- und Port-Mitglieder. Wählen Sie VLAN im Aufklappmenü VID, damit werden die Port-Daten der Port-VLAN-Mitglieder angezeigt.
  • Seite 40 Abbildung 30 VLAN-Daten (2) Statische VLAN-Konfiguration Abbildung 31 ist die statische VLAN-Konfigurationsseite, die es Ihnen ermöglicht, ein VLAN zu erstellen. Wenn Sie ein neues VLAN erstellen möchten, geben Sie die VID auf der Aktivitätszeile zwischen 2 und 4094 ein. Der VLAN-Name wird abhängig von der VLAN-ID generiert und kann nicht geändert werden.
  • Seite 41 Abbildung 31 Statische VLAN-Konfiguration (3) VLAN-Ports konfigurieren Abbildung 32 ist eine VLAN-Port-Konfigurationsseite, die verwendet wird, um den VLAN-Port zu konfigurieren und die Ergebnisse anzuzeigen. Diese Seite besteht im Wesentlichen aus acht Teilen: Port, Modus, alle aktuellen VLANs, portgebundenes VLAN, Schaltflächen „default VLAN =>“, „tagged =>“, „untagged =>“ und „non- members =>“.
  • Seite 42 VLAN Port-owned zeigt die Ergebnisse der Konfiguration des VLAN-Ports an. [p] zeigt an, dass das Port-VLAN das Standard-VLAN ist, [t], dass der Port ein markiertes VLAN-Element ist und [u], dass der Port kein markiertes VLAN-Element ist. Wenn Sie VLAN entfernen, können Sie in der Liste das VLAN wählen, Mehrfachauswahl ist möglich.

  • Seite 43: Snmp-Konfiguration

    8. SNMP-Konfiguration (1) SNMP-Community-Konfiguration Abbildung 33 ist ein gemeinsames Menü der SNMP-Konfigurationsseite, die es Ihnen ermöglicht, den Namen der Switch-Community und den Lese- und Schreibzugriff zu konfigurieren. Insgesamt können 8 Einträge konfiguriert werden. Standardmäßig ist der Switch dort ein gemeinsamer Name mit der Bezeichnung public.

  • Seite 44: Acl-Konfiguration

    wird der Status als aktiv angezeigt. Wenn die Konfiguration erfolgreich war, werden die SNMP TRAP-Funktionen übernommen. Im Fall einer Verknüpfung nach oben oder unten sendet der Switch automatisch ein TRAP-Paket an die Zieladresse. Abbildung 34 TRAP-Zielkonfiguration 9. ACL-Konfiguration (1) ACL Standard IP-Konfiguration Abbildung 35 ist die ACL Standard IP-Konfigurationsseite.
  • Seite 45 Abbildung 35 ACL Standard IP-Konfiguration Um die Regeln zu konfigurieren, muss die Quell-IP-Adresse mit einer Maske versehen sein, die Regel kann mit der Sammlung von IP-Adressen übereinstimmen. Die Adressmaske ist Anti-Code, wenn die Regel mit dem IP-Adressbereich 192.168.0.0 bis 192.168.0.255 übereinstimmt, kann die IP-Adresse 192.168.0.1 und die Maske 0.0.0.255 sein.
  • Seite 46 Abbildung 36 ACL erweiterte IP-Konfiguration (3) MAC IP ACL Konfiguration Abbildung 37 ist die Konfigurationsseite für die MAC IP ACL. Die IP MAC-Gruppe kann die IP-Paketquelle und die Ziel-MAC-Adresse sowie die Quell- und Ziel-IP- Adresse sein.
  • Seite 47 Abbildung 37 ACL erweiterte IP-Konfiguration (4) MAC IP ACL Konfiguration Abbildung 38 ist die MAC IP ACL-Konfigurationsseite, die IP MAC-Gruppe kann die IP-Paketquelle und die Ziel-MAC-Adresse sowie die Quell- und Ziel-IP-Adresse sein. Abbildung 38 ACL erweiterte IP-Konfiguration...
  • Seite 48 (5) MAC ARP ACL Konfiguration Abbildung 39 ist die MAC ARP ACL Konfigurationsseite. ARP-Gruppe kann der Typ der Operation des ARP-Pakets, der Sender-MAC und der Sender-IP-Steuerung sein. Abbildung 39 ACL erweiterte IP-Konfiguration (6) ACL-Informationen Abbildung 40 ist die ACL-Informationsseite, die die aktuellen ACL-Regeln anzeigt, die in allen Daten konfiguriert sind.

  • Seite 49: Qos-Konfiguration

    Abbildung 40 ACL-Informationen 10. QoS-Konfiguration (1) QoS anwenden Abbildung 41 ist eine Seite QoS anwenden. Abbildung 41 QoS anwenden...

  • Seite 50: Ip Allgemeine Konfiguration

    (2) QoS-Zeitplankonfiguration Abbildung 42 ist eine Konfigurationsseite für den QoS-Zeitplan. Abbildung 42 Konfigurationsseite QoS-Zeitplan 11. IP Allgemeine Konfiguration (1) Konfigurationsseite für die VLAN-Schnittstelle Abbildung 43 ist eine Konfigurationsseite für die VLAN-Schnittstelle. Sie können die VLAN-Schnittstelle über diese Seite konfigurieren, VLAN-Schnittstellen löschen, die IP-Adresse der Schnittstelle konfigurieren, die IP-Adresse der Schnittstelle entfernen und Schnittstellendaten anzeigen.
  • Seite 51 Abbildung 43 Konfigurationsseite für die VLAN-Schnittstelle Der Switch hat standardmäßig eine VLAN1-Schnittstelle, die nicht gelöscht werden kann. Sie können nur eine VLAN-Schnittstelle konfigurieren. (2) ARP-Konfiguration und Anzeige Abbildung 44 ist die ARP-Konfigurations- und Anzeigeseite. Diese Seite kann alle Informationen der ARP-Tabelle anzeigen, während Benutzer einen statischen ARP- Eintrag auf dieser Seite konfigurieren, ARP-Einträge löschen und den dynamischen ARP-Tabelleneintrag zu einem statischen ARP-Tabelleneintrag überarbeiten können.
  • Seite 52 statischen ARP-Tabelleneintrag überarbeitet. Ist ein Netzwerksegment im Eingabefeld erforderlich, geben Sie das spezifizierte Netzwerksegment ein. Dann klicken Sie auf Apply. Abbildung 44 ARP-Konfiguration und Anzeige (3) Host statische Routing-Konfiguration Abbildung 45 ist die statische Host-Routing-Konfigurationsseite. Sie können auf dieser Seite statische Routing-Switch-Hosts hinzuzufügen und löschen. Standardmäßig ist der Switch nicht konfiguriert, um eine statische Route zu hosten, Sie können jedoch die Standardroute über diese Seite konfigurieren;...

  • Seite 53: Zertifizierung. Autorisierung. Accounting (Aaa) Konfiguration

    Abbildung 45 Host statische Routing-Konfiguration 12. Zertifizierung. Autorisierung. Accounting (AAA) Konfiguration (1) Radius-Konfiguration Abbildung 46 ist die Radius-Konfigurationsseite, die Sie mit den Radius- bezogenen Daten wie folgt einstellen können: 1. Achten Sie darauf, die IP-Adresse des Radius-Servers einzustellen, bevor Sie Authentifizierung und Accounting in diesem Feld durchführen.
  • Seite 54 8. NAS Port, NAS Port Type, NAS Service Type, diese drei Werte ändern sich im Allgemeinen nicht. 9. Wählen Sie, ob Sie die Roaming-Funktion von Radius ein- oder ausschalten. Abbildung 46 Radius-Konfiguration (2) 802.1x Konfiguration Abbildung 47 ist die 802.1x-Konfigurationsseite. Sie können 802.1x-bezogene Daten auf dieser Seite konfigurieren, einschließlich: 1.
  • Seite 55 5. Ruhezeit-Timer, Sie müssen dieses Feld in der Regel nicht ändern. 6. Tx-Perioden-Timer, Sie müssen dieses Feld in der Regel nicht ändern. 7. Server-Zeitablauf-Timer, Sie müssen dieses Feld in der Regel nicht ändern. 8. Bittsteller-Zeitablauf-Timer, Sie müssen dieses Feld in der Regel nicht ändern. 9.
  • Seite 56 Abbildung 48 802.1x Port-Konfiguration Wenn Sie die 802.1x-Authentifizierung durchführen, ist für den Port-Zugang die standardmäßige maximale Hostnummer 100. Sie können dieses Feld ändern, die größte Unterstützung haben Sie jedoch für 100. (4) 802.1x Benutzerauthentifizierungsdaten Abbildung 49 ist eine 802.1x Benutzerauthentifizierungsdatenseite. Sie können diese unter einem bestimmten Port-Zugang für alle Benutzer der Statusdaten anzeigen.

  • Seite 57: Übergreifende Baumprotokoll-Konfiguration

    Abbildung 49 802.1x Benutzerauthentifizierungsdaten 13. Übergreifende Baumprotokoll-Konfiguration (1) MSTP globale Konfigurationsseite Abbildung 50 ist die globale MSTP-Konfigurationsseite, über die Sie einige MSTP- bezogene Daten konfigurieren können, einschließlich:  Aktivierung von MSTP.  Konfiguration der Brückenpriorität. Geräte mit niedrigerer Priorität sind eher die Root-Bridge.
  • Seite 58  Konfiguration der Anzahl der Hops, die angegeben werden, bevor ein BPDU in einer Domäne abgelegt wird.  Starten oder Herunterfahren und Cisco-kompatibles übergreifendes Baumprotokoll. Abbildung 50 MSTP Globale Konfiguration (2) MSTP-Port-Konfiguration Abbildung 51 ist die globale MSTP-Konfigurationsseite. Auf dieser Seite können Sie einige MSTP-bezogene Daten konfigurieren, die hauptsächlich Folgendes umfassen: ...
  • Seite 59  Konfiguration der Cist-Priorität der Schnittstelle. Bereich 0 - 240, kann nur ein Vielfaches von 16 sein. Der Standardwert ist 128.  Konfiguration der Kosten für den Cist-Pfad. Bereich 1 - 200000000. Der Standardwert ist 20000000. Niedrigere Pfadkosten sind eher Roots. ...

  • Seite 60: Igmp-Snooping-Konfiguration

    Abbildung 52 MSTP-Konfigurationsdaten 14. IGMP-SNOOPING-Konfiguration (1) IGMP-SNOOPING-Konfigurationsseite Abbildung 53 IGMP SNOOPING-Konfigurationsseite, über die Sie IGMP-SNOOPING starten können.
  • Seite 61 Abbildung 53 IGMP-SNOOPING Konfiguration (2) IGMP-SNOOPING-Daten Abbildung 54 ist die IGMP-SNOOPING-Datenseite, auf der Sie einige Daten zu IGMP- SNOOPING anzeigen können. Abbildung 54 IGMP-SNOOPING-Daten...

  • Seite 62: Gmrp-Konfiguration

    15. GMRP-Konfiguration (1) GMRP Globale Konfiguration Abbildung 55 zeigt die globale GMRP-Konfigurationsseite. Sie können GMRP über diese Seite aktivieren. Abbildung 55 GMRP Globale Konfiguration (2) GMRP-Portkonfiguration Abbildung 56 zeigt die Seite zur Konfiguration des GMRP-Ports. Sie können diese Seite verwenden, um den GMRP-Port zu aktivieren und die Port-Daten anzuzeigen.
  • Seite 63 Abbildung 56 GMRP-Portkonfiguration (3) GMRP-Statusmaschine Abbildung 57 ist die GMRP-Statusmaschinenseite. Sie können die GMRP- Statusmaschinendaten über diese Seite anzeigen. Abbildung 57 GMRP-Statusmaschine...

  • Seite 64: Eaps-Konfiguration

    16. EAPS-Konfiguration (1) EAPS-Konfigurationsseite Abbildung 58 ist eine EAPS-Konfigurationsseite, über die Sie einige EAPS-bezogene Daten konfigurieren können, einschließlich:  Auswahl einer EAPS-Ringnummer.  Konfiguration des Betriebsknotenmodus einer EAPS-Domain.  Konfiguration des primären Ports der EAPS-Domain.  Konfiguration des sekundären Ports der EAPS-Domain. ...

  • Seite 65: Rmon-Konfiguration

    Abbildung 59 EAPS-Daten 17. RMON-Konfiguration (1) RMON-Statistik-Gruppenkonfiguration Abbildung 60 zeigt die Konfigurationsseite der RMON-Statistikgruppe. Auf dieser Seite können Sie die RMON-Statistikgruppe konfigurieren. Wählen Sie einen Port im Aufklappmenü, um die Konfiguration der RMON-Statistikgruppe für diesen Port anzuzeigen/zu konfigurieren. Wenn nicht konfiguriert, ist die Indexnummer 0. Geben Sie die korrekte Indexnummer (Bereich 1 bis 100) ein, der Besitzer ist optional.
  • Seite 66 Abbildung 60 RMON-Statistik Gruppenkonfiguration (2) RMON-Verlauf Gruppenkonfiguration Abbildung 62 zeigt die Konfigurationsseite für die RMON-Verlaufsgruppen. Sie können die RMON-Verlaufsgruppe über diese Seite konfigurieren. Wählen Sie einen Port im Aufklappmenü, um die Konfiguration der RMON-Verlaufsgruppen für diesen Port anzuzeigen/zu konfigurieren. Wenn nicht konfiguriert, ist die Indexnummer 0. Geben Sie die korrekte Indexnummer (Bereich 1 bis 100), Intervall und Anfrage- Buckets ein.
  • Seite 67 Abbildung 62 RMON-Verlauf Gruppenkonfiguration (3) RMON-Alarmgruppenkonfiguration Abbildung 62 zeigt die RMON-Alarmgruppenkonfiguration. Auf dieser Seite können Sie eine RMON-Alarmgruppe erstellen oder ändern. Wählen Sie eine konfigurierte Alarmgruppe im Aufklappmenü, um deren Daten anzuzeigen/zu konfigurieren. Wählen Sie New zum Erstellen. Der Indexnummernbereich liegt zwischen 1 und 60 und der Intervallbereich zwischen 1 und 3600.
  • Seite 68 Abbildung 62 RMON-Alarmgruppenkonfiguration (4) RMON-Ereignisgruppenkonfiguration Abbildung 63 ist die RMON-Ereignisgruppen-Konfigurationsseite. Sie können über diese Seite RMON-Ereignisgruppen erstellen oder ändern. Wählen Sie eine konfigurierte Ereignisgruppe im Aufklappmenü, um ihre Daten anzuzeigen/zu konfigurieren. Wählen Sie New zum Erstellen. Der Indexnummernbereich liegt zwischen 1 und 60. Description ist eine Zeichenkette. Als Type können Sie keine (no operation), Protokoll (log), SNMP-Trap (trap trap) oder Protokoll und Trap (log and trap alarm) wählen, Community-Namen arbeiten auf diesem Gerät nicht, Besitzer sind optional.

  • Seite 69: Cluster-Konfiguration

    Abbildung 63 RMON Ereignisgruppenkonfiguration 18. Cluster-Konfiguration (1) NDP-Konfiguration Abbildung 64 zeigt die NDP-Konfigurationsseite. Sie können diese Seite verwenden, um NDP zu konfigurieren. Zu den konfigurierbaren Daten gehören: Auswahl des Ports, Aktivierung der NDP-Funktion des Ports, Aktivierung der globalen NDP- Funktion, das Intervall für das Senden von NDP-Paketen und die Alterungszeit der NDP-Pakete auf dem Empfangsgerät.
  • Seite 70 Abbildung 64 NDP-Konfiguration (2) NTDP-Konfiguration Abbildung 65 zeigt die NTDP-Konfigurationsseite. Sie können diese Seite verwenden, um NTDP zu konfigurieren. Zu den Daten, die eingestellt werden können, gehören: Auswahl des Ports, Aktivierung der NTDP-Funktion des Ports, Aktivierung der globalen NTDP-Funktion, der Bereich der Topologieerfassung, das Zeitintervall der Erfassung der regulären Topologie, die Verzögerungszeit des ersten Ports, der das Paket weiterleitet, und die Weiterleitung des Pakets durch Verzögerung anderer Ports.
  • Seite 71 Einstellen der Verzögerung für die Weiterleitung von Paketen auf dem ersten Port. Der gültige Bereich liegt bei 1 - 1000 Millisekunden. Der Standardwert ist 200 Millisekunden. Einstellen der Verzögerung für die Weiterleitung von Paketen auf dem ersten Port. Der gültige Bereich liegt zwischen 1 und 100 Millisekunden. Der Standardwert ist 20 Millisekunden.
  • Seite 72 Konfiguration eines privaten IP-Adressbereich für Mitgliedsgeräte im Cluster. Der gültige Bereich der IP-Adressen ist 0.0.0.0 bis 255.255.255.255. Der gültige Bereich der Maskenlänge ist 0 bis 32. Einstellen des Intervalls für das Senden von Handshake-Paketen. Der gültige Bereich beträgt 1 - 255 Sekunden. Die Standardeinstellung ist 10 Sekunden. Konfiguration der effektiven Speicherzeit des Geräts.

  • Seite 73: Protokollverwaltung

    19. Protokollverwaltung (1) Protokolldaten Abbildung 67 ist die Protokolldatenseite. Sie können auf dieser Seite verschiedene Protokolldaten aktivieren und anzeigen. Abbildung 67 Protokolldaten Critical: Ausgabe von Informationen über kritische Werte. Debugging: Gibt Debug-Level-Daten aus. Informational: Ausgabe von Debuggingdaten auf Informationsebene. Warnung: Ausgabe von Debuggingdaten auf Warnebene.
  • Seite 74 Daten sind in den folgenden Tabellen zu finden: 1. Status: Enable bedeutet, dass die PoE-Funktion verfügbar ist; Disable bedeutet, dass die PoE-Funktion nicht verfügbar ist. 2. Operation: Zeigt die PoE-Ports EIN oder AUS an. Abbildung 68 PoE-Port-Konfiguration Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt.
