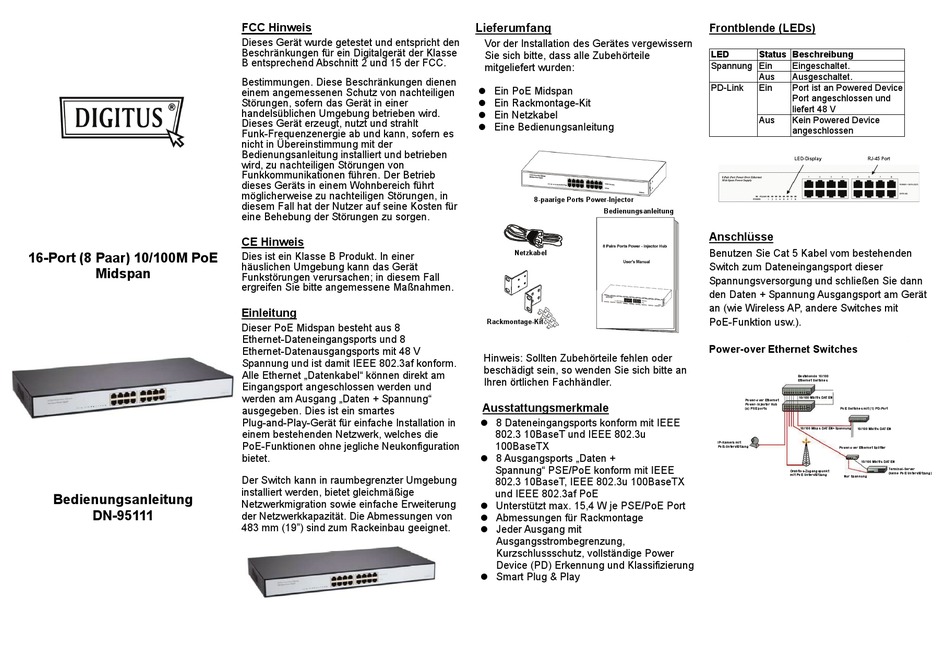

Digitus DN-95111 Bedienungsanleitung

16-Port (8 Paar) 10/100M PoE
Midspan
Bedienungsanleitung
DN-95111
FCC Hinweis
Dieses Gerät wurde getestet und entspricht den
Beschränkungen für ein Digitalgerät der Klasse
B entsprechend Abschnitt 2 und 15 der FCC.
Bestimmungen. Diese Beschränkungen dienen
einem angemessenen Schutz von nachteiligen
Störungen, sofern das Gerät in einer
handelsüblichen Umgebung betrieben wird.
Dieses Gerät erzeugt, nutzt und strahlt
Funk-Frequenzenergie ab und kann, sofern es
nicht in Übereinstimmung mit der
Bedienungsanleitung installiert und betrieben
wird, zu nachteiligen Störungen von
Funkkommunikationen führen. Der Betrieb
dieses Geräts in einem Wohnbereich führt
möglicherweise zu nachteiligen Störungen, in
diesem Fall hat der Nutzer auf seine Kosten für
eine Behebung der Störungen zu sorgen.
CE Hinweis
Dies ist ein Klasse B Produkt. In einer
häuslichen Umgebung kann das Gerät
Funkstörungen verursachen; in diesem Fall
ergreifen Sie bitte angemessene Maßnahmen.
Einleitung
Dieser PoE Midspan besteht aus 8
Ethernet-Dateneingangsports und 8
Ethernet-Datenausgangsports mit 48 V
Spannung und ist damit IEEE 802.3af konform.
Alle Ethernet „Datenkabel" können direkt am
Eingangsport angeschlossen werden und
werden am Ausgang „Daten + Spannung"
ausgegeben. Dies ist ein smartes
Plug-and-Play-Gerät für einfache Installation in
einem bestehenden Netzwerk, welches die
PoE-Funktionen ohne jegliche Neukonfiguration
bietet.
Der Switch kann in raumbegrenzter Umgebung
installiert werden, bietet gleichmäßige
Netzwerkmigration sowie einfache Erweiterung
der Netzwerkkapazität. Die Abmessungen von
483 mm (19") sind zum Rackeinbau geeignet.
Lieferumfang
Vor der Installation des Gerätes vergewissern
Sie sich bitte, dass alle Zubehörteile
mitgeliefert wurden:
 Ein PoE Midspan
 Ein Rackmontage-Kit
 Ein Netzkabel
 Eine Bedienungsanleitung
8-paarige Ports Power-Injector
Bedienungsanleitung
Netzkabel
Rackmontage-Kit
Hinweis: Sollten Zubehörteile fehlen oder
beschädigt sein, so wenden Sie sich bitte an
Ihren örtlichen Fachhändler.
Ausstattungsmerkmale
 8 Dateneingangsports konform mit IEEE
802.3 10BaseT und IEEE 802.3u
100BaseTX
 8 Ausgangsports „Daten +
Spannung" PSE/PoE konform mit IEEE
802.3 10BaseT, IEEE 802.3u 100BaseTX
und IEEE 802.3af PoE
 Unterstützt max. 15,4 W je PSE/PoE Port
 Abmessungen für Rackmontage
 Jeder Ausgang mit
Ausgangsstrombegrenzung,
Kurzschlussschutz, vollständige Power
Device (PD) Erkennung und Klassifizierung
 Smart Plug & Play
Frontblende (LEDs)
LED Status Beschreibung
Spannung Ein Eingeschaltet.
Aus Ausgeschaltet.
PD-Link Ein Port ist an Powered Device
Port angeschlossen und
liefert 48 V
Aus Kein Powered Device
angeschlossen
LED-Display RJ-45 Port
Anschlüsse
Benutzen Sie Cat 5 Kabel vom bestehenden
Switch zum Dateneingangsport dieser
Spannungsversorgung und schließen Sie dann
den Daten + Spannung Ausgangsport am Gerät
an (wie Wireless AP, andere Switches mit
PoE-Funktion usw.).
Power-over Ethernet Switches
Bestehende 10/100
Ethernet Switches
10/100 Mbit/s DATEN
Power-over Ethernet
Power- Injector Hub
(a) PSE ports PoE Switches mit (1) PD-Port
10/100 Mbps DATEN+Spannung 10/100 Mbit/s DATEN
IP-Kamera mit
PoE-Unterstützung
Power-over Ethernet Splitter
10/100 Mbit/s DATEN
Drahtlos-Zugangspunkt
mit PoE Unterstützung
Nur Spannung
Terminal-Server
(keine PoE Unterstützung)
