Digitus DN-95301 Kurzinstallationsanleitung

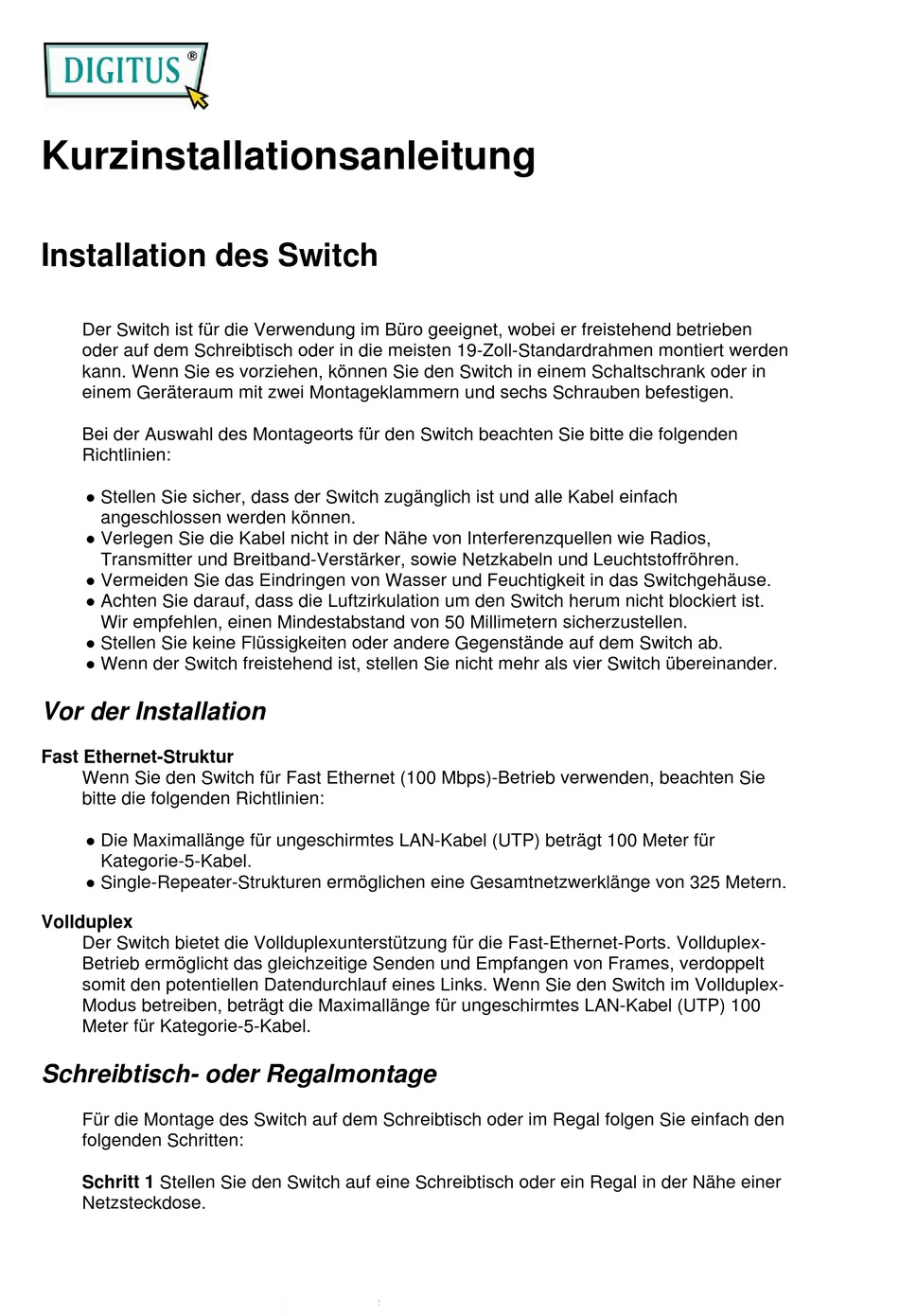

Kurzinstallationsanleitung

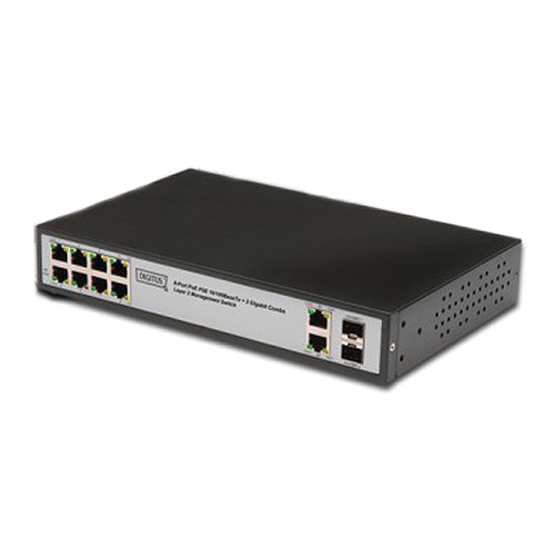

Installation des Switch
Der Switch ist für die Verwendung im Büro geeignet, wobei er freistehend betrieben
oder auf dem Schreibtisch oder in die meisten 19-Zoll-Standardrahmen montiert werden
kann. Wenn Sie es vorziehen, können Sie den Switch in einem Schaltschrank oder in
einem Geräteraum mit zwei Montageklammern und sechs Schrauben befestigen.
Bei der Auswahl des Montageorts für den Switch beachten Sie bitte die folgenden
Richtlinien:
Stellen Sie sicher, dass der Switch zugänglich ist und alle Kabel einfach

angeschlossen werden können.
Verlegen Sie die Kabel nicht in der Nähe von Interferenzquellen wie Radios,

Transmitter und Breitband-Verstärker, sowie Netzkabeln und Leuchtstoffröhren.
Vermeiden Sie das Eindringen von Wasser und Feuchtigkeit in das Switchgehäuse.

Achten Sie darauf, dass die Luftzirkulation um den Switch herum nicht blockiert ist.

Wir empfehlen, einen Mindestabstand von 50 Millimetern sicherzustellen.
Stellen Sie keine Flüssigkeiten oder andere Gegenstände auf dem Switch ab.

Wenn der Switch freistehend ist, stellen Sie nicht mehr als vier Switch übereinander.

Vor der Installation
Fast Ethernet-Struktur
Wenn Sie den Switch für Fast Ethernet (100 Mbps)-Betrieb verwenden, beachten Sie
bitte die folgenden Richtlinien:
Die Maximallänge für ungeschirmtes LAN-Kabel (UTP) beträgt 100 Meter für

Kategorie-5-Kabel.
Single-Repeater-Strukturen ermöglichen eine Gesamtnetzwerklänge von 325 Metern.

Vollduplex
Der Switch bietet die Vollduplexunterstützung für die Fast-Ethernet-Ports. Vollduplex-
Betrieb ermöglicht das gleichzeitige Senden und Empfangen von Frames, verdoppelt
somit den potentiellen Datendurchlauf eines Links. Wenn Sie den Switch im Vollduplex-
Modus betreiben, beträgt die Maximallänge für ungeschirmtes LAN-Kabel (UTP) 100
Meter für Kategorie-5-Kabel.
Schreibtisch- oder Regalmontage
Für die Montage des Switch auf dem Schreibtisch oder im Regal folgen Sie einfach den
folgenden Schritten:
Schritt 1 Stellen Sie den Switch auf eine Schreibtisch oder ein Regal in der Nähe einer
Netzsteckdose.
