- Seite 1 Industrieller Gigabit PoE+ Switch Benutzerhandbuch DN-651120 (4-Port PoE + 1 uplink port) DN-651121 (8-Port)
-
Seite 2: Lieferumfang
Lieferumfang Prüfen Sie, ob Ihr Paket Folgendes enthält: 1 x Netzwerk-Switch 1 x Bedienungsanleitung 1 x Klemmleiste 1 x Befestigung für DIN-Schiene Wenn ein Teil fehlt oder beschädigt ist, kontaktieren Sie bitte unverzüglich Ihre zuständige Vertretung. Einleitung Der industrielle Gigabit Switch wurde für raue Umgebungen entwickelt, in denen er Feuchtigkeit, Temperatur-... -
Seite 3: Hardwarebeschreibung

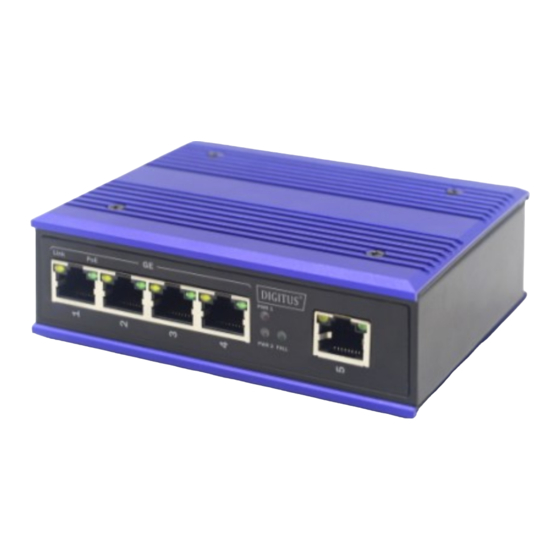

Hardwarebeschreibung Frontblende Die Frontblende besteht aus Ethernet-Anschlüssen. Die LED-Anzeigen befinden sich ebenfalls auf der Frontblende. DN-651120 DN-651121... -
Seite 4: Led-Anzeige
LED-Anzeige Farbe Funktion (nur DN-651120) Aus: Keine Spannungsversorgung PWR1 Leuchtet: Zeigt an, dass der Switch eingeschaltet ist. (nur DN-651120) Aus: Keine Spannungsversorgung PWR2 Leuchtet: Zeigt an, dass der Switch eingeschaltet ist. (nur DN-651121) Aus: Keine Spannungsversorgung Leuchtet: Zeigt an, dass der Switch eingeschaltet ist. - Seite 5 Oberes Panel Das obere Panel verfügt über standardmäßige Industrie- Eingangsklemmen mit 6 Anschlüssen für eine zweifach redundante Gleichstromversorgung. Stromversorgungseingang Dieses Gerät verfügt über eine 6-polige Klemmleiste. Es kann mit einer Gleichstromquelle mit 48 – 57 V betrieben werden. Stellen Sie stets sicher, dass die Eingangsspannung innerhalb des unterstützten Spannungsbereichs liegt.
- Seite 6 Abbildung: WARNUNG: Schalten Sie stets die Stromversorgung AUS, bevor Sie die Stromversorgungskabel anschließen. WARNUNG: Jede Überschreitung der Eingangsspannung kann zu einer Funktionsstörung dieses Geräts führen und kann es beschädigen. Erdungskontakt Der Schalter ist bereits mit einem Blitzschutzmechanismus ausgestattet. Sie können den Switch auch mit einem Erdungskabel über PE (Protective Earth) erden.
-
Seite 7: Installation Des Switches
Installation des Switches In diesem Teil werden Installation und Anschluss des Switches beschrieben. Bitte befolgen Sie die folgenden Anweisungen, um eine fehlerhafte Installation zu vermeiden, die zu Geräteschäden und Sicherheitsrisiken führen kann. Vor der Reinigung des Switches zuerst den Netzstecker ziehen. -
Seite 8: Befestigung An Einer Din-Schiene
Befestigung an einer DIN-Schiene Die DIN-Hutschiene ist bereits auf die Industrieausrüstung aufgesetzt. Bitte beachten Sie die folgenden Abbildungen zur Installation des Geräts: Schritt 1: Setzen Sie das Gerät vorsichtig in die Hutschiene ein. Gerät in die Hutschiene einsetzen. Schritt 2: Überprüfen Sie, ob das Gerät fest auf der Hutschiene sitzt. -
Seite 9: Spezifikationen
Gerät aus DIN-Hutschiene entfernen Schritt 1: Bitte beachten Sie die folgenden Schritte, um das Gerät aus der Hutschiene zu entfernen. Gerät aus DIN-Hutschiene entfernen. Schritt 2: Drücken Sie auf die Taste, um das Gerät von der Hutschiene zu entfernen. Spezifikationen Industrieller Industrieller Gigabit PoE+... - Seite 10 10BASE-T: UTP category 3,4,5 cable (≤100m) Netzwerkmedien 100BASE-TX: (Kabel) UTP category 5 cable (≤100m) 1000BASE-T: UTP category 5e, 5 cable (≤100m)) 4K, selbstlernend, MAC-Adresstabelle automatisches Aging Übertragungsmodus Store-and-Forward Switching-Kapazität 10 Gbps 16 Gbps Stromversorgung Gleichstrom: 48-57 V Abmessungen 128 × 86 × 34 mm 157 ×...
- Seite 11 Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen. Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.
