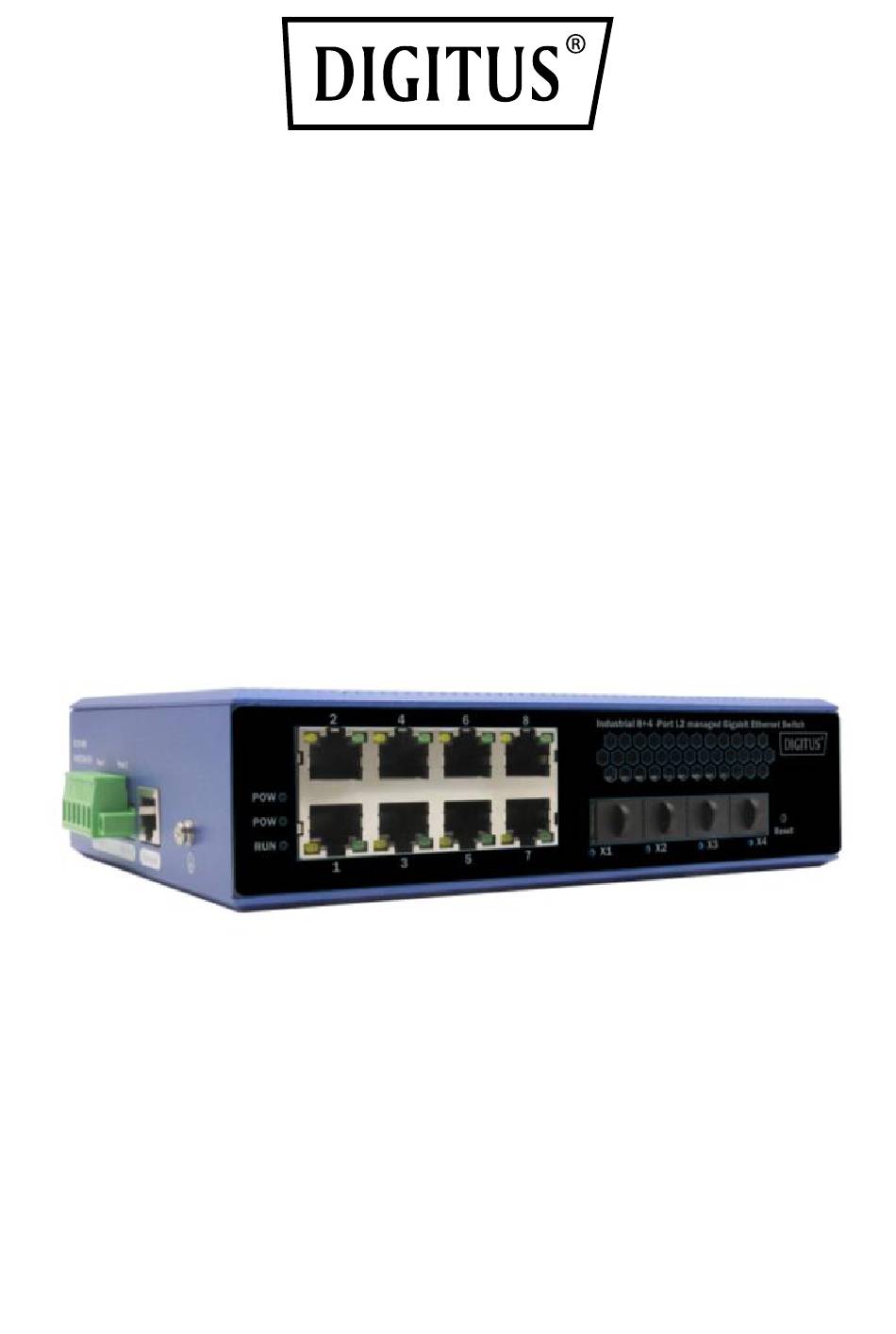

- Seite 1 8 + 4-port L2 managed Gigabit Industrieller Ethernet (PoE) Switch Kurzanleitung DN-651160, DN-651161...
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe Overview ............3 Features ............3 Spezifikation ............4 3.1 Standard ............4 3.2 Schnittstelle ............5 3.3 Arbeitsumgebung ..........5 3.4 Switch ............... 5 3.5 Stromversorgung ..........5 3.6 Mechanische Eigenschaften ......6 3.7 Industrieller Standard ........6 Verpackungsinhalt .......... -
Seite 3: Overview
1. Overview Bei dieser Serie handelt es sich um (PoE) Ethernet-Switches mit 8 Port 10/100/1000 Mbps RJ45 Gigabit Ethernet + 4 Port 1000Mbps/ 2500Mbps/ 10000Mbps SFP (PoE-Version verfügbar) mit Konsolenport. Der Ethernet-Switch verwendet das Layer-2-Protokoll, das in der Industrie erforderlich ist, um die Stabilität des Kommunikationsnetzwerks zu gewährleisten. -
Seite 4: Spezifikation
redundanz-Backup: Unterstützung VRRP (the virtual route redundancy protocol) VLAN: Unterstützung von IEEE 802.1Q VLAN, effektive Isolierung der Broadcast-Domäne Link-Aggregation: Unterstützung von statischer/dynamischer Link-Aggregation für eine optimale Bandbreitennutzung QOS: Unterstützung von COS\DSCP, 4 Warteschlangen, Unterstützung des WRR\SP-Planungsmodus ... -
Seite 5: Schnittstelle
IEEE802.1Q -VLAN Tagging, IEEE802.1p -Class of Service, IEEE802.1X-Port Based Network Access Control etc. 3.2 Schnittstelle DN-651160: 8 Port Gigabit RJ45 + 4 port 10G SFP DN-651161: 8 Port Gigabit RJ45 (PoE) +4 Port 10G SFP 3.3 Arbeitsumgebung Arbeitsumgebung: -40～80 °C Lagertemperatur: -40～85 °C... -
Seite 6: Mechanische Eigenschaften
3.6 Mechanische Eigenschaften IP40-Aluminium-Gehäuse Montage auf DIN-Schiene Natürliche Kühlung, kein Lüfter Gewicht: 0.8Kgs Abmessung: 175.6 x 135 x 45.5 mm 3.7 Industrieller Standard FCC CFR47 Teil 15, EN55032, Klasse A IEC61000-4-2 (ESD): ±8kV (Kontakt), ±12kV (Luft) IEC61000-4-3 (RS): 10V/m (80~1000MHz) IEC61000-4-4 (EFT): Stromanschluss: ±4kV;... -
Seite 7: Schalttafel
5. Schalttafel Seitenwand: P1 und P2 sind die Anzahl der Anschlussklemmen, P+1 und P-1 stehen jeweils für die anzuschließenden Plus- und Minuspole; Erdungsschraube, die für die Erdung der Ausrüstung verwendet wird. Frontplatte: das gelbe Licht am RJ45-Port ist das Link-Licht, es leuchtet, wenn die Verbindung hergestellt ist, und die Ü... -
Seite 8: Led Indikator
Schaltergröße (mm) 175.6* 135*45.5 6. LED Indikator LED-Anzeige Status Definition Stromarbeit im Rote LED an Normalfall Stromversorg Kein Strom oder Rote LED aus Stromausfall Ethernet Gelbe LED funktioniert leuchtet normal Link- Gelbe LED blinkt Kommunikation RJ45-LED normal PoE-Einspeisung Grüne LED ein in das PD-Gerät normal Grüne LED aus... -
Seite 9: Installation Caution
Grüne LED blinkt System läuft BETRIEB langsam normal Optische Arbeit Grüne LED Optische LED in normalem leuchtet Zustand 7. Installation Caution 7.1 Installation precautions Um Schäden am Gerät und Verletzungen durch unsachgemäßen Gebrauch zu vermeiden, beachten Sie bitte die folgenden Vorsichtsmaßnahmen: ... -
Seite 10: Din-Schienen Installation
7.2 DIN-Schienen Installation Schritt 1: besteht darin, die Erdung und Stabilität der Führungsschiene zu überprüfen: Der Führungsschienenschlitz des Schalters wird in die Führungsschiene geklemmt. Schritt 2: Von der Mitte zu beiden Seiten der Führungsschiene werden die Schrauben der Reihe nach angebracht. Schritt 3: Befestigen Sie den Kartenschlitz der Montageschiene mit Schrauben an der festen Führungsnut an beiden Enden... -
Seite 11: Stromanschluss
7.4 Stromanschluss Stecken Sie das Netzkabel in die angegebene Position der 6-adrigen Klemme und stecken Sie die Klemme in den Standard-Netzteileingang (P+1 und P-1 Eingang entsprechend dem ersten Netzteil P1 und P+2 und P-2 Eingang entsprechend dem zweiten Netzteil P2). 8. - Seite 12 Dies ist ein Produkt der Klasse A. In häuslicher Umgebung kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen. Hiermit erklärt die Assmann Electronic GmbH, dass die Konformitätserklärung Teil des Lieferumfangs ist. Sollte die Konformitätserklärung fehlen, können Sie diese per Post unter der unten genannten Herstelleradresse anfordern www.assmann.com...
