Viessmann B3TA Montageanleitung

Gas-brennwert-kompaktgerät erdgas- und flüssiggas-ausführung
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft

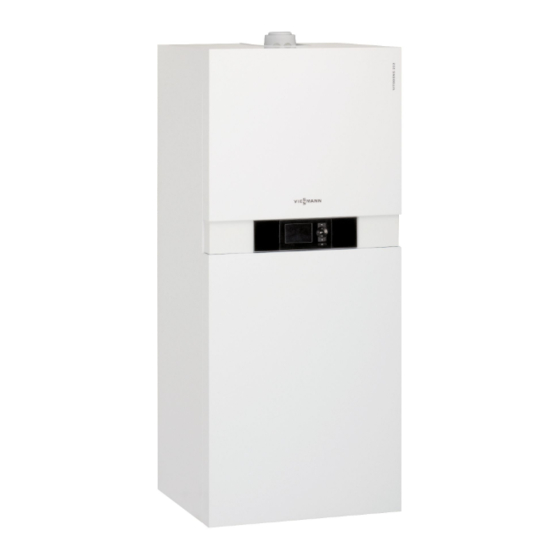

Vitodens 333-F
Typ B3TA, 1,9 bis 26 kW
Gas-Brennwert-Kompaktgerät
Erdgas- und Flüssiggas-Ausführung
Gültigkeitshinweise siehe letzte Seite
VITODENS 333-F
Bitte aufbewahren!
5606 109
12/2011
