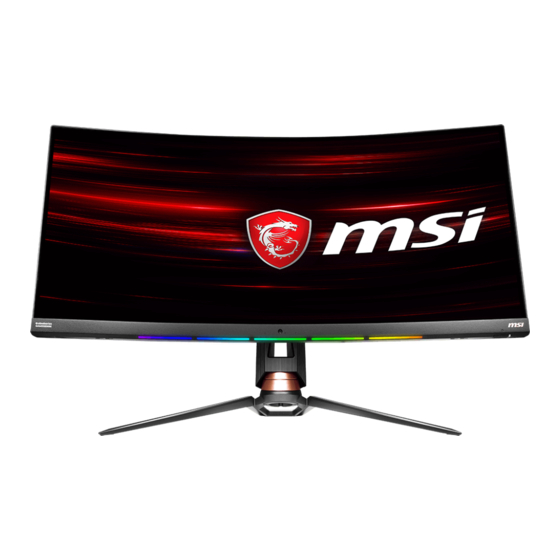

- Seite 1 Optix-Serie Gaming-Monitor Optix MPG341CQRV (3DA3)
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweis zu Urheberrecht und Marken ���������������������������������������������������������������������iii Änderung �����������������������������������������������������������������������������������������������������������������iii Technischer Kundendienst ��������������������������������������������������������������������������������������iii Sicherheitshinweise ������������������������������������������������������������������������������������������������iv CE-Konformität ��������������������������������������������������������������������������������������������������������vi FCC-Erklärung zu Funkstörungen, Klasse B ����������������������������������������������������������vi WEEE-Hinweis �������������������������������������������������������������������������������������������������������vii Informationen zu chemischen Stoffen ��������������������������������������������������������������������vii Erste Schritte ��������������������������������������������������������� 1-1 Lieferumfang �������������������������������������������������������������������������������������������������������� 1-2 Monitorstandfuß installieren ��������������������������������������������������������������������������������� 1-3 Monitor anpassen �������������������������������������������������������������������������������������������������... -
Seite 3: Hinweis Zu Urheberrecht Und Marken
Vorwort Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co�, Ltd� Alle Rechte vorbehalten� Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co�, Ltd� Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein� Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht oder impliziert�... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise ◙ Lesen Sie die Sicherheitshinweise aufmerksam und gründlich durch� ◙ Halten Sie sich an sämtliche Hinweise und Warnungen in der Bedienungsanleitung und am Gerät� ◙ Überlassen Sie Wartungsarbeiten ausschließlich qualifiziertem Personal. Bewahren Sie die mitgelieferte Bedienungsanleitung gut auf, damit Sie später darin nachlesen können�... - Seite 5 Kontaktieren Sie zum Recycling und Entsorgen von Altgeräten eine autorisierte Sammelstelle in Ihrer Nähe� ◙ Machen Sie auf der MSI-Webseite den nächstgelegenen Händler ausfindig; dieser wird Ihnen weitere Informationen zum Recycling bereitstellen� ◙ Alternativ können Sie uns bei Fragen zur sachgemäßen Entsorgung sowie zu Rückgabe, Recycling und Demontage von MSI-Produkten auch unter...
-
Seite 6: Ce-Konformität
CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich elektromagnetischen Verträglichkeit (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU)� Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT-Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. -
Seite 7: Weee-Hinweis
Produkte am Ende ihrer Einsatzzeit gezwungen� Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr� 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://www�msi�com/html/popup/csr/evmtprtt_pcm�html... -
Seite 9: Erste Schritte
Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik-Armband zur Vermeidung statischer Elektrizität zu verwenden� Wichtig • Die Abbildungen dienen nur der Veranschaulichung� Das Aussehen Ihres Monitors kann abweichen�... -
Seite 10: Lieferumfang
Lieferumfang 1� Monitor 2� Standfuß 3� Standfußbasis mit Schraube 4� 4x Schraube für Wandmontage 5� 4x Schraube für Standfuß 6� VESA-Abdeckung 7� Netzkabel 8� HDMI-Kabel 9� DisplayPort-Kabel 10� USB-Upstream-Kabel (zur Aktivierung der USB-Anschlüsse am Monitor) 11� Y-Audiokabel (zur Aktivierung der Audioanschlüsse am Monitor) 12�... -
Seite 11: Monitorstandfuß Installieren
Erste Schritte Monitorstandfuß installieren 1� Richten Sie die Riegel des Standfußes am Monitor aus� Ziehen Sie den Standfuß mit den Schrauben fest� 2� Stellen Sie den Winkel des Standfußes ein� Richten Sie die Riegel aus, um die VESA-Abdeckung zu platzieren� 3�... -
Seite 12: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet� WICHTIG Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen� 100mm... -
Seite 13: Monitorübersicht
Erste Schritte Monitorübersicht Stromanschluss HDMI Port DisplayPort USB-C-Anschluss Dieser Anschluss kann gleichzeitig Videosignale und Strom bis zu 5V / 3A senden� Es unterstützt keine Datenübertragungsfunktion�... - Seite 14 USB3.2-Gen1-Type-B-Upstream-Port Für USB-Upstream-Kabel� Wichtig Nehmen Sie das USB-Upstream- zum Monitor Kabel und verbinden Sie es mit dem PC und Monitor� Sobald dieses Kabel zum PC angeschlossen ist, sind die USB- Type-A-Downstream-Ports am Monitor einsatzbereit� USB3.2-Gen1-Type-A-Port Kombiaudioanschluss Für Y-Audiokabel� Wichtig Nehmen Sie das Y-Audiokabel und verbinden Sie es mit dem PC und Monitor�...
-
Seite 15: Verbinden Des Monitors Mit Einem Pc
Erste Schritte Verbinden des Monitors mit einem PC 1� Schalten Sie Ihren Computer aus� 2� Verwenden Sie ein HDMI- oder DisplayPort-Kabel, um den Monitor mit Ihrem PC zu verbinden� 3� Schließen Sie das Netzteil an den Netzanschluss des Monitors an� (Abb� A) 4�... -
Seite 17: Osd-Einrichtung
OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD)� Wichtig Alle Informationen können ohne Vorankündigung geändert werden�... -
Seite 18: Navigation
Navigation Der Monitor ist mit einem Navigationselement ausgestattet� Hierbei handelt es sich um eine mehrdirektionale Bedienung, mit der Sie im OSD-Menü navigieren können� Navigation Die Standardeinstellungen der Navigation sind wie folgt� Grundbedienung Schnelltaste Navigation (Wenn das OSD-Menü (Wenn das OSD-Menü ausgeblendet ist) eingeblendet ist) OSD Main Menu (OSD-Hauptmenü) ■... - Seite 19 OSD-Einrichtung Grundbedienung Schnelltaste Navigation (Wenn das OSD-Menü (Wenn das OSD-Menü ausgeblendet ist) eingeblendet ist) Game Mode ■ Drücken Sie zum ■ Funktionsmenüs und (Game-Modus) Bestätigen der Auswahl -elemente wählen und zum Beenden die ■ Aufwärtsanpassung mittlere Taste� in Funktionswerten ■ Drücken Sie zum erlauben Aufwärts Anpassen die Hoch-...
- Seite 20 Nutzer können zur Anpassung ihrer eigenen Schnelltasten das OSD-Menü aufrufen� Weitere Schnelltastenoptionen sind nachstehend aufgeführt� Schnelltasten-Optionen Aktionen ■ Drücken Sie zum Speichern des Wertes und zum Beenden die mittlere Taste� ■ Drücken Sie zum Anpassen die Aufwärts- und Abwärts-Taste� Brightness (Helligkeit) ■...
-
Seite 21: Osd-Einrichtung Über Die Navigation
OSD-Einrichtung OSD-Einrichtung über die Navigation Drücken Sie zum Einblenden des OSD-Hauptmenüs die mittlere Taste der Navigation� Passen Sie mit der Aufwärts- / - / Links- / Rechts-Taste die gewünschten Abwärts Funktionsmenüs entsprechend Ihren Präferenzen an� h GAMING 1. Menüebene 2./3. Menüebene Beschreibung User (Nutzer) ■... - Seite 22 1. Menüebene 2./3. Menüebene Beschreibung Normal (Normal) ■ Nutzer können die Reaktionszeit in jedem beliebigen Modus anpassen� Fast (Schnell) ■ Wenn Anti-Bewegungsunschärfe Fastest (Sehr schnell) aktiviert ist, wird die Reaktionszeit Response Time ausgegraut� (Reaktionszeit) ■ Nachdem Anti-Verschwimmen deaktiviert ist, muss die Reaktionszeit auf Schnell eingestellt werden�...
-
Seite 23: Beschreibung
OSD-Einrichtung 1. Menüebene 2./3. Menüebene Beschreibung Location (Position) Left Top (Links ■ Nutzer können den Wecker in jedem oben) beliebigen Modus anpassen� ■ Drücken Sie nach Einstellung Right Top der Zeit die mittlere Taste zum (Rechts oben) Aktivieren des Timers� Left Bottom ■... - Seite 24 h Professional (Professionell) 1. Menüebene 2. Menüebene Beschreibung User (Nutzer) ■ Standardmodus� Alle Elemente können von den Nutzern angepasst werden� Reader (Lesen) ■ Alle Elemente können vom Nutzer angepasst werden� Cinema (Filme) ■ Alle Elemente können vom Nutzer angepasst werden� Pro Mode Designer (Design) ■...
-
Seite 25: Input Source (Eingangsquelle)
OSD-Einrichtung h Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ■ Nutzer können die Helligkeit im Nutzer-, RTS-, (Helligkeit) RPG- und Lesen-Modus anpassen� ■ Die Helligkeit wird ausgegraut, wenn die Anti- Bewegungsunschärfe und HDCR aktiviert sind� Contrast 0-100 ■ Nutzer können den Kontrast in jedem (Kontrast) beliebigen Modus anpassen�... - Seite 26 h PIP/ PBP (BiB/ BnB) 1. Menüebene 2./3. Menüebene Beschreibung OFF (AUS) ■ BiB (Bild in Bild) ermöglicht Nutzern die gleichzeitige PIP (BiB) Source HDMI1 Anzeige mehrerer Videoquellen (Quelle) HDMI2 an einem Bildschirm� Entweder wird ein Programm im Vollbildmodus oder es werden Type C mehrere Programme in Fenstern PIP Size (BiB-...
- Seite 27 OSD-Einrichtung h Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language 繁體中文 ■ Die werkseitige Sprache ist „English“� (Sprache) ■ Nutzer müssen zur Bestätigung und Übernahme English der Spracheinstellung die mittlere Taste Français drücken� Deutsch ■ Die Sprache ist eine unabhängige Einstellung� Italiano Die Spracheinstellung von Nutzern überschreibt den Werksstandard�...
-
Seite 29: Anhang
Anhang WICHTIG Alle Informationen können ohne Vorankündigung geändert werden�... -
Seite 30: Spezifikationen
Spezifikationen Modell Optix MPG341CQRV Größe 34 Zoll Krümmung 1800 R Bildschirmtyp Auflösung 3440 x 1440 (UWQHD ) Seitenverhältnis 21:9 Helligkeit (Nits) Kontrastverhältnis 3000:1 Bildwiederholfrequenz DP 120Hz / HDMI 100Hz Reaktionszeit 4 ms MPRT 1 ms Eingangsschnittstelle ■ HDMI x2 ■ DP x1 ■... - Seite 31 Modell Optix MPG341CQRV VESA-Montage ■ Plattentyp: 100 x 100 mm ■ Schraubentyp: M4 x 10 mm ▶ Gewindedurchmesser: 4 mm ▶ Gewindeabstand: 0,7 mm ▶ Gewindelänge: 10 mm Abmessungen (B x T x H) 810,16 x 269,94 x 564,59mm Gewicht 9,7 kg (Netto) , 13,5 kg (Brutto) Umgebung Betrieb...
-
Seite 32: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Optix MPG341CQRV Auflösung HDMI 640 x 480 @60Hz 640 x 480 @67Hz 640 x 480 @72Hz 640 x 480 @75Hz 720 × 400 @70Hz 800 x 600 @56Hz 800 x 600 @60Hz 800 x 600 @72Hz 800 x 600 @75Hz 1024 x 768 @60Hz 1024 x 768 @70Hz 1024 x 768 @75Hz... -
Seite 33: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. ■ Drücken Sie noch einmal die Ein-/Austaste des Monitors. ■ Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist� Es wird kein Bild angezeigt. ■ Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. ■ Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
