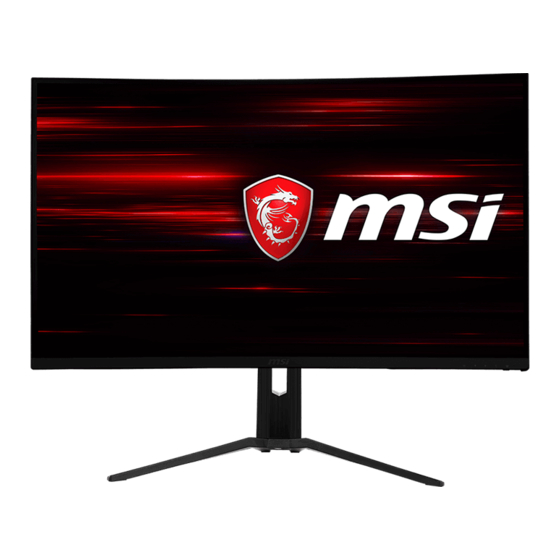

Optix-Serie
LCD-Monitor
Optix MAG271CQR (3FA75)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MSI Optix-Series

  • Seite 1 Optix-Serie LCD-Monitor Optix MAG271CQR (3FA75)
  • Seite 2: Inhaltsverzeichnis

    Inhalt Hinweis zu Urheberrecht und Marken ���������������������������������������������������������������������iii Änderung �����������������������������������������������������������������������������������������������������������������iii Technischer Kundendienst ��������������������������������������������������������������������������������������iii Sicherheitshinweise ������������������������������������������������������������������������������������������������iv CE-Konformität ��������������������������������������������������������������������������������������������������������vi FCC-Erklärung zu Funkstörungen, Klasse B ����������������������������������������������������������vi WEEE-Hinweis �������������������������������������������������������������������������������������������������������vii Informationen zu chemischen Stoffen ��������������������������������������������������������������������vii Erste Schritte ���������������������������������������������������������������������������������1-1 Lieferumfang �������������������������������������������������������������������������������������������������������� 1-2 Monitorstandfuß installieren ��������������������������������������������������������������������������������� 1-3 Monitor anpassen ������������������������������������������������������������������������������������������������� 1-4 Monitorübersicht ���������������������������������������������������������������������������������������������������...
  • Seite 3: Hinweis Zu Urheberrecht Und Marken

    Vorwort Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co�, Ltd� Alle Rechte vorbehalten� Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co�, Ltd� Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein� Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht oder impliziert�...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise ◙ Lesen Sie die Sicherheitshinweise aufmerksam und gründlich durch� ◙ Halten Sie sich an sämtliche Hinweise und Warnungen in der Bedienungsanleitung und am Gerät� ◙ Überlassen Sie Wartungsarbeiten ausschließlich qualifiziertem Personal. Bewahren Sie die mitgelieferte Bedienungsanleitung gut auf, damit Sie später darin nachlesen können�...
  • Seite 5 Kontaktieren Sie zum Recycling und Entsorgen von Altgeräten eine autorisierte Sammelstelle in Ihrer Nähe� ◙ Machen Sie auf der MSI-Webseite den nächstgelegenen Händler ausfindig; dieser wird Ihnen weitere Informationen zum Recycling bereitstellen� ◙ Alternativ können Sie uns bei Fragen zur sachgemäßen Entsorgung sowie zu Rückgabe, Recycling und Demontage von MSI-Produkten auch unter...
  • Seite 6: Ce-Konformität

    CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU)� Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden.
  • Seite 7: Weee-Hinweis

    Hersteller entsprechender Geräte sind zur Rücknahme solcher Produkte am Ende ihrer Einsatzzeit gezwungen� Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr� 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://www�msi�com/html/popup/csr/evmtprtt_pcm�html...
  • Seite 9: Erste Schritte

    Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik-Armband zur Vermeidung statischer Elektrizität zu verwenden� Wichtig • Die Abbildungen dienen nur der Veranschaulichung� Das Aussehen Ihres Monitors kann abweichen�...
  • Seite 10: Lieferumfang

    Lieferumfang 1� Monitor 2� Standfuß 3� Standfußbasis mit Schraube 4� Netzkabel 5� HDMI-Kabel 6� DisplayPort-Kabel 7� USB-Upstream-Kabel (zur Aktivierung der USB-Anschlüsse am Monitor) 8� Kurzanleitung 9� Garantiekarte 10� Benutzerhandbuch 11� Schraube für VESA-Abdeckung * Wenden Sie sich an Ihre Verkaufsstelle oder Ihren örtlichen Händler, falls etwas fehlen oder beschädigt sein sollte�...
  • Seite 11: Monitorstandfuß Installieren

    Erste Schritte Monitorstandfuß installieren 1� Bringen Sie den Ständer am Monitor an� 2� Verbinden Sie die Basis mit dem Ständer� 3� Ziehen Sie die Basisschraube zur Fixierung der Basis fest� WICHTIG 1� Legen Sie den Monitor auf eine weiche, gepolsterte Oberfläche, damit das Display nicht zerkratzt wird�...
  • Seite 12: Monitor Anpassen

    Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet� WICHTIG Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen� 130mm...
  • Seite 13: Monitorübersicht

    Erste Schritte Monitorübersicht HDMI1 HDMI2 Ein-/Austaste Navigationssteuerung HDMI Port HDMI Port DisplayPort Kopfhörerbuchse USB 2�0 TypeA-Downstream-Port...
  • Seite 14 USB 2�0 Type-A-Downstream-Port USB 2�0 Type-B-Upstream-Port Für USB Upstream Kabel� WICHTIG Nehmen Sie das USB-Upstream- Kabel und verbinden Sie es mit dem PC und Monitor� Sobald dieses Kabel Zum PC angeschlossen ist, sind die USB-Type- Zum Monitor -A Downstream-Ports am Monitor einsatzbereit�...
  • Seite 15: Verbinden Des Monitors Mit Einem Pc

    Erste Schritte Verbinden des Monitors mit einem PC 1� Schalten Sie Ihren Computer aus� 2� Verwenden Sie ein HDMI- oder DisplayPort-Kabel, um den Monitor mit Ihrem PC zu verbinden� 3� Schließen Sie das Netzteil an den Netzanschluss des Monitors an� (Abb� A) 4�...
  • Seite 17: Osd-Einrichtung

    OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD)� Wichtig Alle Informationen können ohne Vorankündigung geändert werden�...
  • Seite 18: Navigationssteuerung

    Navigationssteuerung Der Monitor ist mit einer Navigationssteuerung ausgestattet� Dabei handelt es sich um eine mehrdirektionale Bedienung, mit der Sie im OSD-Menü navigieren können� Navigationssteuerung Die Standardeinstellungen der Navigationssteuerung sind wie folgt� Navigations- Schnelltaste Grundbedienung steuerung (Wenn das OSD-Menü ausgeblendet ist) (Wenn das OSD-Menü...
  • Seite 19 OSD-Einrichtung Navigations- Schnelltaste Grundbedienung steuerung (Wenn das OSD-Menü ausgeblendet ist) (Wenn das OSD-Menü eingeblendet ist) Aufwärts Game Mode ■ Drücken Sie zum ■ Funktionsmenüs und (Spielmodus) Bestätigen der Auswahl -elemente wählen und zum Beenden die ■ Aufwärtsanpassung mittlere Taste� in Funktionswerten ■...
  • Seite 20 Nutzer können zur Anpassung ihrer eigenen Schnelltasten das OSD-Menü aufrufen� Weitere Schnelltastenoptionen sind nachstehend aufgeführt� Schnelltasten-Optionen Aktionen Brightness (Helligkeit) ■ Drücken Sie zum Speichern des Wertes und zum Beenden die mittlere Taste� ■ Drücken Sie zum Anpassen die Aufwärts- und Abwärtstaste� ■...
  • Seite 21: Osd-Einrichtung Über Die Navigationssteuerung

    OSD-Einrichtung OSD-Einrichtung über die Navigationssteuerung Drücken Sie zum Einblenden des OSD-Hauptmenüs die mittlere Taste der Navigationssteuerung� Passen Sie mit der Aufwärts- / Abwärts- / Links- / Rechtstaste die gewünschten Funktionsmenüs entsprechend Ihren Präferenzen an� h GAMING (Spielmodus) 1� Menüebene 2�/3� Menüebene Beschreibung Game Mode (Spielmodus) User (Nutzer)
  • Seite 22 1� Menüebene 2�/3� Menüebene Beschreibung Response Time Normal (Normal) ■ Nutzer können die Reaktionszeit in jedem (Reaktionszeit) beliebigen Modus anpassen� ■ Wenn die Reaktionszeit mit einer Fast (Schnell) Bildfrequenz von mindestens 75 Hz auf “Am schnellsten” eingestellt wird, wird Anti- Verschwimmen automatisch aktiviert�...
  • Seite 23 OSD-Einrichtung 1� Menüebene 2�/3� Menüebene Beschreibung Screen Assistance None (Ohne) ■ Nutzer können die Bildschirmunterstützung (Bildschirmunterstützung) in jedem beliebigen Modus anpassen� ■ Die Bildschirmunterstützung ist standardmäßig deaktiviert� FreeSync ■ FreeSync sorgt für eine flüssige, OFF (Aus) artefaktfreie Anzeige� ■ Standard-HDMI-Einstellung ist “Ein”, aber ausgegraut (kann nicht geändert werden)�...
  • Seite 24 Anti Motion ■ Die Helligkeit kann nicht angepasst werden, wenn Anti- OFF (Aus) Blur (Anti- Verschwimmen auf “Ein” gesetzt ist� Verschwimmen) ■ Wenn die Reaktionszeit mit einer Bildfrequenz von ON (Ein) mindestens 75 Hz auf “Am schnellsten” eingestellt wird, wird Anti-Verschwimmen automatisch aktiviert� ■...
  • Seite 25: Input Source (Eingangsquelle)

    OSD-Einrichtung h Input Source (Eingangsquelle) 1� Menüebene Beschreibung HDMI1 Nutzer können die Eingangsquelle in jedem beliebigen Modus anpassen� HDMI2 h PIP/PBP 1� Menüebene 2�/3� Menüebene Beschreibung OFF (Aus) ■ BiB (Bild in Bild) ermöglicht Nutzern die gleichzeitige Anzeige mehrerer PIP (BiB) Source (Quelle) HDMI1 Videoquellen an einem Bildschirm�...
  • Seite 26: Navi Key (Navigationssteuerung)

    h Navi Key (Navigationssteuerung) 1� Menüebene 2� Menüebene Beschreibung Aufwärts OFF (Aus) ■ Die Standardeinstellung der Aufwärtstaste ist “Spielmodus”� Brightness (Helligkeit) ■ Die Standardeinstellung der Abwärtstaste Game Mode (Gaming-Modus) ist “Bildschirmunterstützung”� Screen Assistance ■ Die Standardeinstellung der linken Taste (Bildschirmunterstützung) ist “Wecker”�...
  • Seite 27 OSD-Einrichtung h Setting (Einstellung) 1� Menüebene 2� Menüebene Beschreibung Language 繁體中文 ■ Die werkseitige Sprache ist “English”� (Sprache) ■ Nutzer müssen zur Bestätigung und English Übernahme der Spracheinstellung die mittlere Français Taste drücken� Deutsch ■ Die Sprache ist eine unabhängige Einstellung� Italiano Die Spracheinstellung von Nutzern Español...
  • Seite 29: Anhang

    Anhang WICHTIG Alle Informationen können ohne Vorankündigung geändert werden�...
  • Seite 30: Spezifikationen

    Spezifikationen Größe 27 Zoll Krümmung 1800R Bildschirmtyp Auflösung 2560 x 1440@144Hz Seitenverhältnis 16:9 Helligkeit (Nits) 400 (typisch) Kontrastverhältnis 3000:1 Bildfrequenz 144 Hz Reaktionszeit 1 ms (MPRT) Eingangsschnittstelle HDMI x2, DP x1 ■ HDMI x2 ■ Display Port x1 ■ USB 2�0 Type-A x2 (Rückseite) ■...
  • Seite 31: Voreingestellte Anzeigemodi

    Anhang Voreingestellte Anzeigemodi Standard Auflösung HDMI / DP 640x480 @60Hz 640x480 @67Hz 640x480 @72Hz 640x480 @75Hz Dos-Modus 720x400@70Hz SVGA 800x600 @56Hz 800x600 @60Hz 800x600 @72Hz 800x600 @75Hz 1024x768 @60Hz 1024x768 @70Hz 1024x768 @75Hz XGA+ 1152x864 @75Hz SXGA 1280x1024 @60Hz 1280x1024 @75Hz WXGA 1280x720 @60Hz VESA...
  • Seite 32: Problemlösung

    Problemlösung Die Betriebsanzeige-LED ist aus� ■ Drücken Sie noch einmal die Ein-/Austaste des Monitors. ■ Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist� Es wird kein Bild angezeigt� ■ Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. ■ Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
