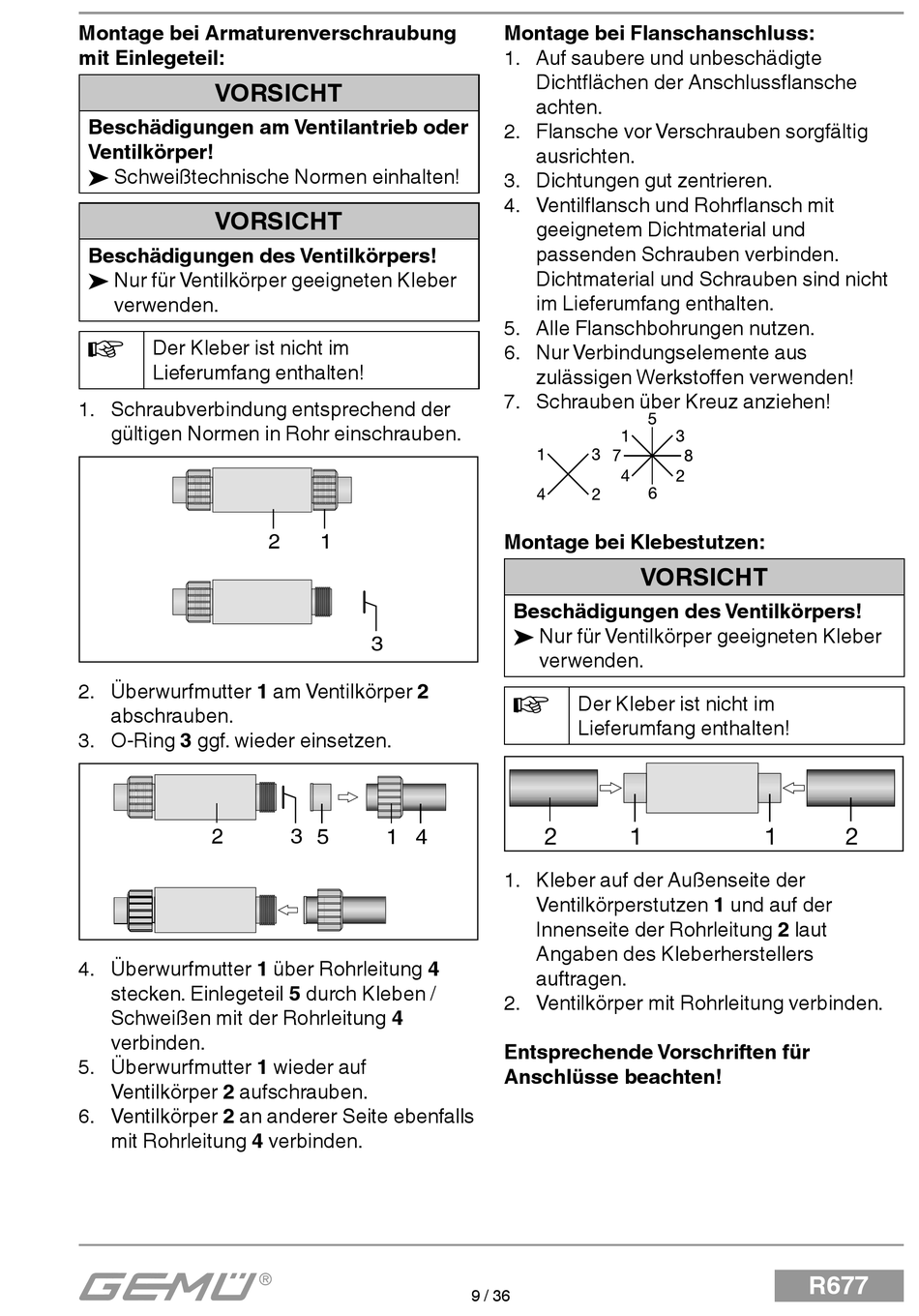

GE R677 Original Einbau- Und Montageanleitung Seite 9

Montage bei Armaturenverschraubung
mit Einlegeteil:
VORSICHT
Beschädigungen am Ventilantrieb oder
Ventilkörper!
® Schweißtechnische Normen einhalten!
VORSICHT
Beschädigungen des Ventilkörpers!
® Nur für Ventilkörper geeigneten Kleber
verwenden.
Der Kleber ist nicht im
Lieferumfang enthalten!
1. Schraubverbindung entsprechend der
gültigen Normen in Rohr einschrauben.
2. Überwurfmutter 1 am Ventilkörper 2
abschrauben.
3. O-Ring 3 ggf. wieder einsetzen.
2
4. Überwurfmutter 1 über Rohrleitung 4
stecken. Einlegeteil 5 durch Kleben /
Schweißen mit der Rohrleitung 4
verbinden.
5. Überwurfmutter 1 wieder auf
Ventilkörper 2 aufschrauben.
6. Ventilkörper 2 an anderer Seite ebenfalls
mit Rohrleitung 4 verbinden.
2 1
3
3
5 1 4
Montage bei Flanschanschluss:
1. Auf saubere und unbeschädigte
Dichtfl ächen der Anschlussfl ansche
achten.
2. Flansche vor Verschrauben sorgfältig
ausrichten.
3. Dichtungen gut zentrieren.
4. Ventilfl ansch und Rohrfl ansch mit
geeignetem Dichtmaterial und
passenden Schrauben verbinden.
Dichtmaterial und Schrauben sind nicht
im Lieferumfang enthalten.
5. Alle Flanschbohrungen nutzen.
6. Nur Verbindungselemente aus
zulässigen Werkstoff en verwenden!
7. Schrauben über Kreuz anziehen!
Montage bei Klebestutzen:
VORSICHT
Beschädigungen des Ventilkörpers!
® Nur für Ventilkörper geeigneten Kleber
verwenden.
Der Kleber ist nicht im
Lieferumfang enthalten!
2 1
1. Kleber auf der Außenseite der
Ventilkörperstutzen 1 und auf der
Innenseite der Rohrleitung 2 laut
Angaben des Kleberherstellers
auftragen.
2. Ventilkörper mit Rohrleitung verbinden.
Entsprechende Vorschriften für
Anschlüsse beachten!
