Wichtig:
Nach Demontage alle Teile von
Verschmutzungen reinigen (Teile
dabei nicht beschädigen). Teile
auf Beschädigung prüfen, ggf.
auswechseln (nur Originalteile von
GEMÜ verwenden).
12.2

Demontage Membrane

Wichtig:
Vor Demontage der Membrane
bitte Antrieb demontieren, siehe
"Demontage Ventil (Antrieb vom
Körper lösen)".
1. Membrane herausschrauben.
2. Alle Teile von Produktresten und
Verschmutzungen reinigen. Teile dabei
nicht zerkratzen oder beschädigen!
3. Alle Teile auf Beschädigungen prüfen.
4. Beschädigte Teile austauschen (nur
Originalteile von GEMÜ verwenden).
12.3

Montage Membrane

12.3.1 Allgemeines

Wichtig:
Für Ventil passende Membrane
einbauen (geeignet für Medium,
Mediumkonzentration, Temperatur
und Druck). Die Absperrmembrane
ist ein Verschleißteil. Vor
Inbetriebnahme und über
gesamte Einsatzdauer des Ventils
technischen Zustand und Funktion
überprüfen. Zeitliche Abstände
der Prüfung entsprechend den
Einsatzbelastungen und / oder
der für den Einsatzfall geltenden
Regelwerken und Bestimmungen
festlegen und regelmäßig
durchführen.
Wichtig:
Ist die Membrane nicht weit
genug in das Verbindungsstück
eingeschraubt, wirkt die
Schließkraft direkt auf den
Membranpin und nicht über
das Druckstück. Das führt zu
Beschädigungen und frühzeitigem
Ausfall der Membrane und
Undichtheit des Ventils. Wird die
Membrane zu weit eingeschraubt,
erfolgt keine einwandfreie
Dichtung mehr am Ventilsitz. Die
Funktion des Ventils ist nicht mehr
gewährleistet.
Wichtig:
Falsch montierte Membrane führt
ggf. zu Undichtheit des Ventils /
Mediumsaustritt. Ist dies der Fall
dann Membrane demontieren,
komplettes Ventil und Membrane
überprüfen und erneut nach obiger
Anleitung montieren.

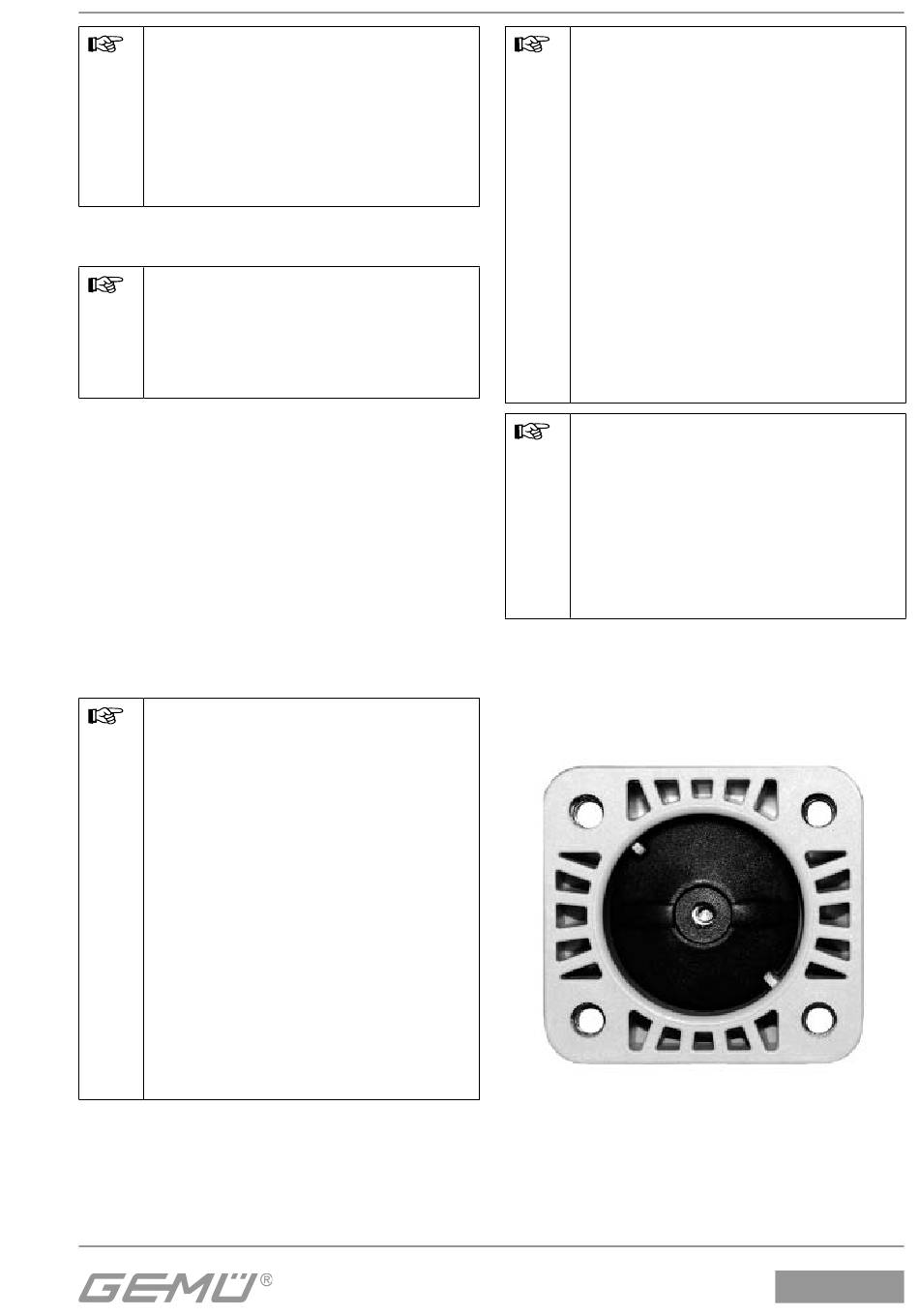

Das Druckstück ist fest montiert.
Druckstück und Antriebsflansch von unten
gesehen:
