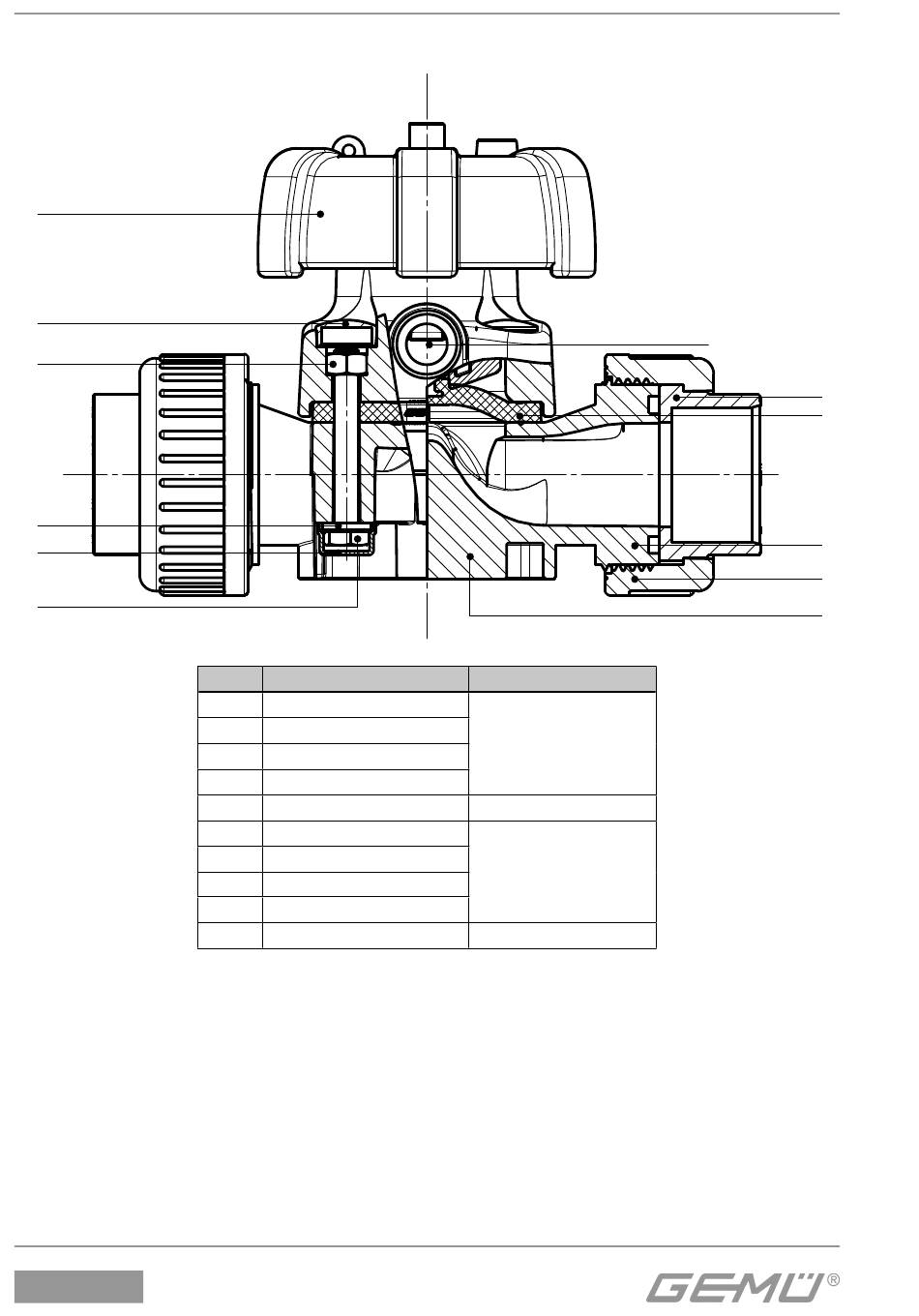

Schnittbild und Ersatzteile

A
39
18
19
39
20
R677
Pos. Benennung
1 Ventilkörper
3 O-Ring
4 Einlegeteil
5 Überwurfmutter
2 Membrane
18 Schraube
19 Scheibe
20 Mutter
39 Abdeckkappe
A Antrieb
Bestellbezeichnung
}
B690
R690...M...
}
R677...S30
A677
16 / 36
Anschlussgewinde
für Rückmelder
4
2
3
5
1
