Inhaltszusammenfassung für GDD WPM 2006

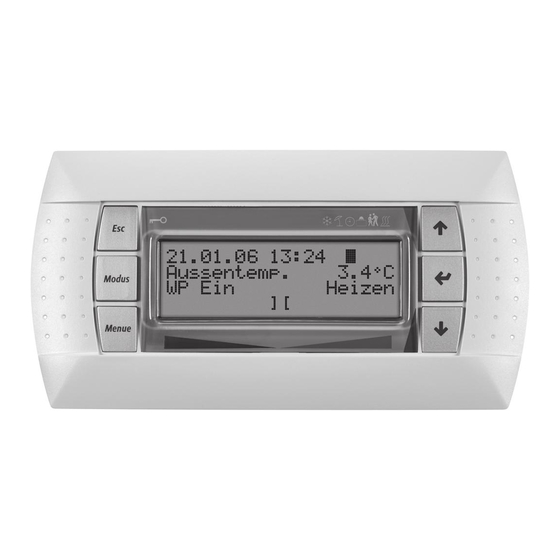

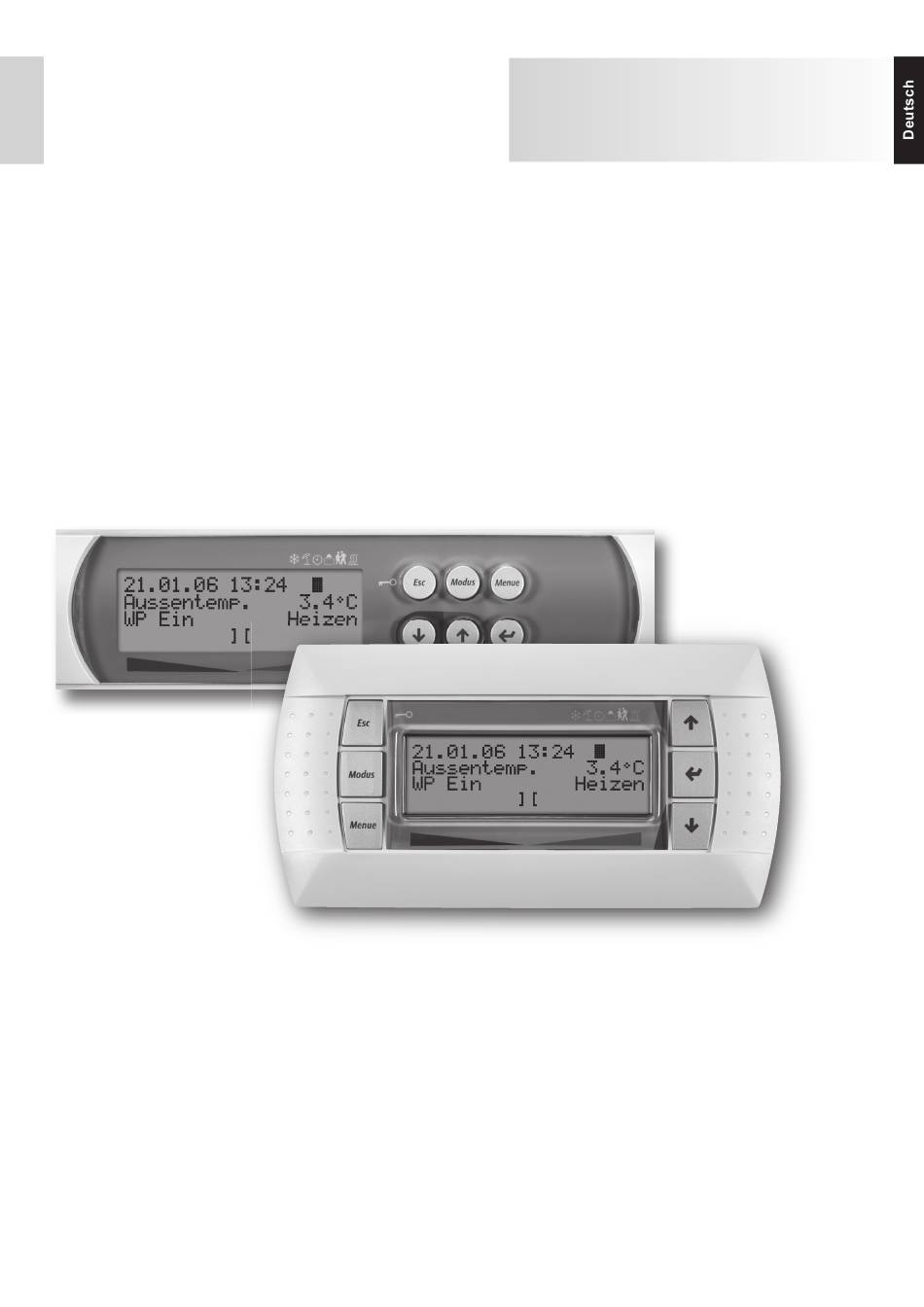

- Seite 1 WPM 2006/ 2007 Funktionsbeschreibung WPM EconPlus für den Kundendienst Soft warestand Heizen ab H H 55 und J05 Soft warestand Kühlen ab K H 51 Wärmepumpen-Manager für Nieder-, Mittel- und Hochtemperatur– Wärmepumpen zum Heizen und Kühlen FD 9004...
-
Seite 2: Enter-Taste
Einstellung der Sprache Inställning av språk MENUE-Taste für einige Sekunden gedrückt halten Håll MENY-tangenten intryckt några sekunder Auswahl des Menüpunktes 1 Einstellungen mit den Välj menyposten 1 Einstellungen med piltangenterna Pfeiltasten (⇑ und ⇓) und bestätigen durch Drücken der (⇑ och⇓) och bekräfta genom att trycka på ENTER- ENTER-Taste (↵) tangenten (↵) Auswahl des Untermenüpunktes Sprache mit den... - Seite 3 Instelling van de taal Seleccionar el idioma Houd de MENUE-toets enkele seconden lang ingedrukt Mantener pulsada la tecla MENUE durante algunos segundos En kies het menupunt 1 Einstellungen met de pijltjestoetsen (⇑ en ⇓) en bevestig dit door op de ENTER- Seleccionar la opción 1 Einstellungen con las teclas de flecha (⇑...
-
Seite 5: Inhaltsverzeichnis
Kundendienstebene Softwarestand J05 ................DE-12 6.1 Kundendienst-Menüebene 3 / Einstellungen ..................DE-13 6.2 Kundendienst-Menüebene 3 / Sonderfunktionen ................DE-14 6.3 Kundendienst-Menüebene 3 / Betriebsdaten ..................DE-15 Legende............................. DE-19 GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010 DE-1... -
Seite 6: Wann Läuft Die Wärmepumpe
Verdichtern (nicht außentemperaturabhängig) bis H-62. Ab Software Jx Außentemperaturabhängig. HINWEIS Hochtemperatur Luft/Wasser-Wärmepumpen verhalten sich prinzpiell wie eine 1. Verdichter-Wärmepumpe. Die Hochtemperaturstufe wird in Abhängigkeit der Vor- und Außentemperatur zusätzlich aktiviert. DE-2 GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010... -
Seite 7: Sperrung Von Anforderungen
Spülzeit der Heizungsumwälzpumpe für 7 Minuten (Anzeige in Betriebsdaten Heizungsanforderung). Nur aktiv bei Pumpenoptimierung “Ja” und Außentemperatur > 3°C. Zwischenlauf der Heizungsumwälzpumpe bei Schwimm- badbereitung für 7 Minuten. GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010 DE-3... -
Seite 8: Sperrung Durch Sicherheitsorgane
Temperatur des Kältemittels vor dem Verflüssiger/Verdampfer unter 0°C fällt. Diese Störung wird ausgelöst, bei einer Heißgastemperatur >110°C (Kap. 2.3 auf S. 6). DE-4 GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010... -
Seite 9: Beschreibung Der Sicherheits- Und Sperrprogramme
Niederdruck innerhalb der nächsten 90 Sekun- Wärmepumpe selbstständig wieder ein. den eine Niederdruckabschaltung des Verdichters durchgeführt. Innerhalb dieser 90 Sekunden oder bei Niederdruckabschaltung wird keine Niederdruckstörung erkannt. GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010 DE-5... -
Seite 10: Heißgasthermostat
Rücklauftemperatur wird erfasst, um 3K erhöht und Vorlauftemperatur den minimal möglichen Wert von 7°C länger als Rückschaltwert gespeichert (5 Minuten > 3K). als 30 Sekunden so wird die Wärmepumpe gestoppt. Die aktuell DE-6 GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010... -
Seite 11: Überstromauslöser Bzw. Motorschutzschalter
HINWEIS Wasser-/Wasser-Wärmepumpen mit wandmontiertem Regler Schaltet der Durchflussschalter wird die Wärmepumpe abgeschaltet. Da der Durchflussschalter in Reihe zum Hochdruck-Pressostaten schaltet, erscheint folgende Anzeige im Display. GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010 DE-7... -
Seite 12: Temperatur-Einsatzgrenze Bei Luft/Wasser-Wärmepumpen
Einschalten des Verdichters erst nach 5 Minuten mög- programmiert, dass nur maximal alle 20 Minuten eine Einschal- lich. tung möglich ist. Kann in den Sonderfunktionen / Schnellstart umgangen werden. DE-8 GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010... -
Seite 13: Sperre Rücklauftemperatur
EGS-Eingefrierschutztemperatur über -3°C: Rücklauftemperatur max. 62°C (Rückschaltwert 58°C) EGS-Eingefrierschutztemperatur unter- 3°C: Rücklauftemperatur max. 62-42°C (linear fallend) HINWEIS Der Wärmepumpenmanager erkennt eine Hochtemperatur Sole/Wasser- Wärmepumpe bei geschlossener Brücke ID7-X2. GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010 DE-9... -
Seite 14: Abtauung Bei Luft/Wasser-Wärmepumpen
Volumenstrom Kältemittelmenge Reinigen eines eventuell vorhandenen Schmutzfängers Hohe Widerstände in Heizleitung Umwälzpumpeneinstellung Vier-Wege-Ventil im Kältekreis Magnetspule des Vier-Wege-Ventils Drucksensoren (nur Wärmepumpen mit Drucksensoren) DE-10 GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010... -
Seite 15: Abtauung Durch Heißgas
In Leistungsstufe 1 und 2 erhält der Mischer einen “Dauer-Zu”- Bei Überschreiten der Rücklauftemperatur von 65°C fährt der Mi- Befehl. scher in Richtung “Zu” bis die Rücklauftemperatur um die einge- stellte Hysterese unterschritten ist. GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010 DE-11... -
Seite 16: Warmwasserbereitung
Kundendienstebene Softwarestand J05 ACHTUNG! Eine unberechtigte Veränderung von Werten in der Kundendienstebene 3 kann zu einem Totalschaden der Wärmepumpe führen. Im Zweifelsfall ist eine Zustimmung vom Werkskundendienst einzuholen. DE-12 GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010... -
Seite 17: Kundendienst-Menüebene 3 / Einstellungen
Der Ausgang N17.2 J7-N03 kann parametriert werden und so Kühlen Flexausgang --, M13, M18, M16 Kühlfunktion verschiedene Funktionen übernehmen. N17.2 J7-N03 M15, H5, M19, M14 Aktiv M17, E13, N9, Y5/6, M20, M24 GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010 DE-13... -
Seite 18: Kundendienst-Menüebene 3 / Sonderfunktionen
Bei einer Wärmepumpe mit Heissgasabtauung können hier Heissgasabtauung L/W-WP verschiedene Werte eingestellt werden. Hier kann der Abtau- Az< Az> 0...600...9999 Heissgasabt. zyklus für Aussentemperaturen kleiner -7°Cund grösser -7°C eingestellt werden. 0...1200...9999 DE-14 GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010... -
Seite 19: Kundendienst-Menüebene 3 / Betriebsdaten
Warmwasseranforderung bearbeitet. Zusätzlich wird die maximal erreichbare Warm- Fühler wasser-Temperatur mit der Wärmepumpe bei der aktuellen Wärmequellentempera- tur angezeigt. Aktivierter Wärmeerzeuger wird mit * gekennzeichnet. immer Info Anforderungen Allgemeine Informationen GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010 DE-15... - Seite 20 In der ersten Zeile kann das Modul ein/ausgeschaltet werden. Ausserdem werden die Digital-Ausgänge und der Analog-Ausgang und in der untersten Zeile werden die Analog- und Digital-Eingänge angezeigt. DE-16 GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010...
- Seite 21 Verdichter im Netzwerk. In den untersten beiden Zeilen Max. Master wird der WP-Zustand gezeigt. Mit der Taste “Enter” kommt man über diesen Menüpunkt in die GDD-Diagnose- Info immer Maske. Diese Masken werden nicht weiter erklärt. Die Masken sind für den Kunden- Diagnose dienst nur in Verbindung mit GDD hilfreich.
-
Seite 22: Einstellungen
Bei reversiblen Wärmepumpen mit WPM EconR besteht die Möglichkeit die Schwimmbadbereitung entweder über ein Schwimmbadthermostat oder einen Schwimmbadfühler anzufor- dern. Man kann in diesem Menüpunkt zwischen “Thermostat” oder “Fühler” wählen. DE-18 GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010... -
Seite 23: Legende
Sollwert Istwert Zähler Wärmetauscher WwPUP Primärpumpe Warmwasserbereitung Abtauzyklus Warmwasser Hysterese Wärmepumpe Grunderwärmung Thermische Desinfektion W=WP; F=Flanschheizung; Z=Zweiter Wärmeerzeuger Funktion ist gerade aktiv Nacherwärmung AUS; sperrt Anforderung WP-Maximum GDD GmbH, Funktionsbeschreibung für den Kundendienst, Änderungen und Irrtum vorbehalten, Stand 04/2010 DE-19... - Seite 24 Garantiebedingungen Kundendienstadresse siehe Irrtümer und Änderungen vorbehalten. Montage- und Gebrauchsanweisung Wärmepumpe.
