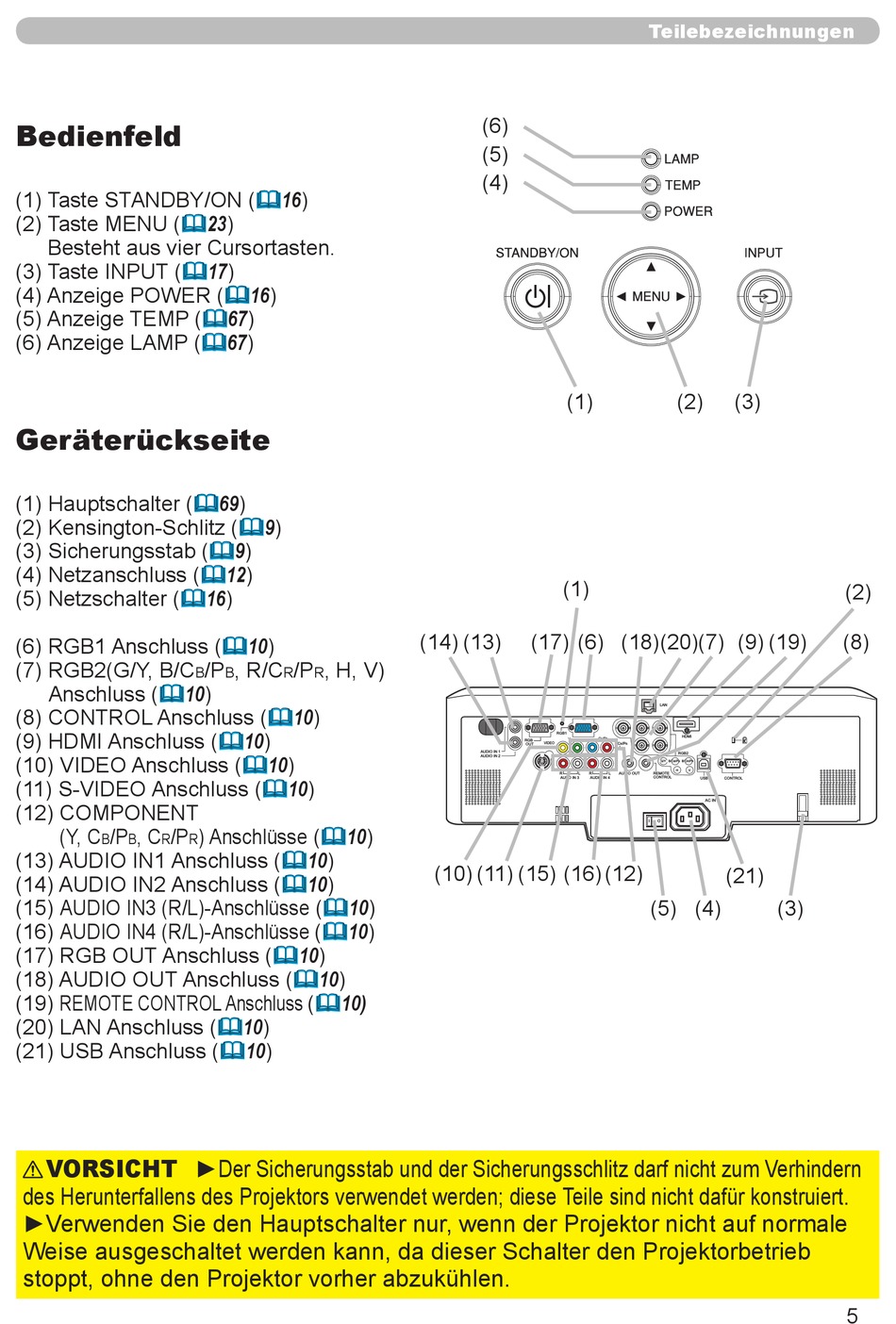

Bedienfeld
(1) Taste STANDBY/ON (16)
(2) Taste MENU (23)
Besteht aus vier Cursortasten.
(3) Taste INPUT (17)
(4) Anzeige POWER (16)
(5) Anzeige TEMP (67)
(6) Anzeige LAMP (67)
Geräterückseite
(1) Hauptschalter (69)
(2) Kensington-Schlitz (9)
(3) Sicherungsstab (9)
(4) Netzanschluss (12)
(5) Netzschalter (16)
(6) RGB1 Anschluss (10)
(7) RGB2(G/Y, B/C
Anschluss (10)
(8) CONTROL Anschluss (10)
(9) HDMI Anschluss (10)
(10) VIDEO Anschluss (10)
(11) S-VIDEO Anschluss (10)
(12) COMPONENT
(Y, C
/P
, C
/P
B
B
R
(13) AUDIO IN1 Anschluss (10)
(14) AUDIO IN2 Anschluss (10)
(15) AUDIO IN3 (R/L)-Anschlüsse (10)
(16) AUDIO IN4 (R/L)-Anschlüsse (10)
(17) RGB OUT Anschluss (10)
(18) AUDIO OUT Anschluss (10)
(19) REMOTE CONTROL Anschluss (10)
(20) LAN Anschluss (10)
(21) USB Anschluss (10)
